UNIDAD III DIBUJO DE CONJUNTO.
- LIBRO DE JENSEN
- CAPITULO 7.

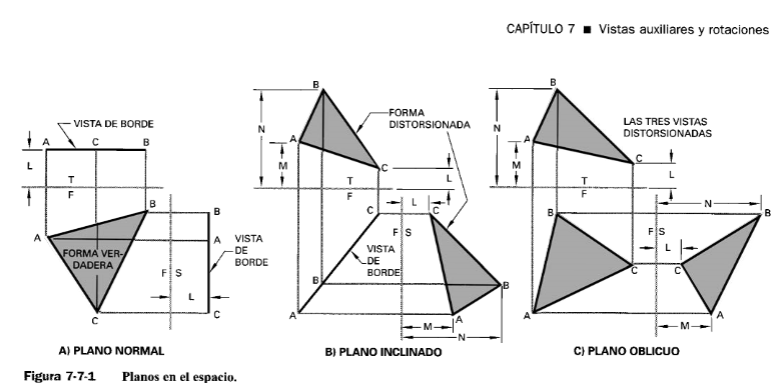

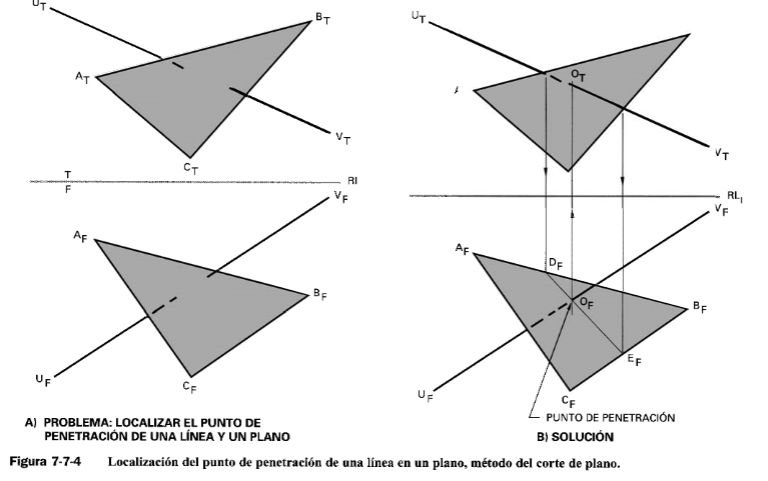

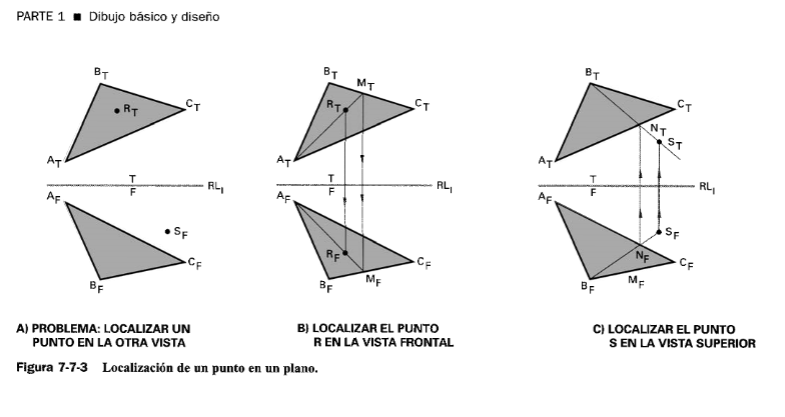

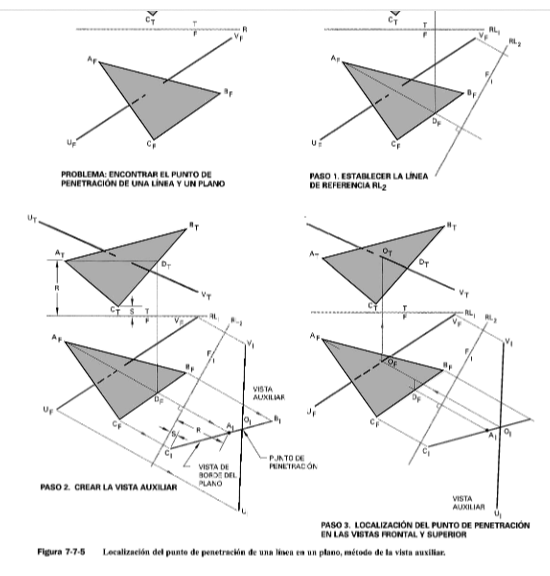

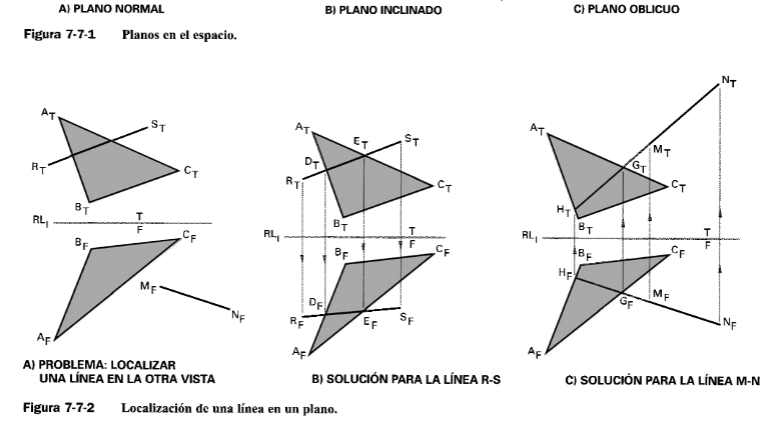

- VISTAS AUXILIARES Y ROTACIONES
- Los elementos circulares
pueden aparecer
elípticos en las
proyecciones para
dibujar la proyección de
la forma real de una
superficie curvada de
usan una serie de puntos
en una linea
- Las vistas auxiliares se usan
para sustituir las vistas
ortográficas cuando las
superficies no son
perpendiculares al plano de
proyección tales superficies se
les llama sesgadas o inclinadas
las vitas auxiliares muestran las
superficies de manera clara y
sin distorsión
- Algunas veces se
necesita de una vista
auxiliar segundaria
para mostrar la
forma real de una
superficie
- Cuando hay mas de
una superficie que no
es perpendicular al
plano de proyección,
puede ser necesario
usar una vista auxiliar
múltiple para mostrar
la forma real
- Se usa la geometría para analizar
problemas de espacio, la regla de
rotación establece que una vista
perpendicular al eje de rotación
permanece igual excepto por la
posición, y que las distancias
paralelas al eje de rotación
permanecen igual
- Los elementos circulares
pueden aparecer
elípticos en las
proyecciones para
dibujar la proyección de
la forma real de una
superficie curvada de
usan una serie de puntos
en una linea
- VISTAS AUXILIARES Y ROTACIONES
- CAPITULO 8.
- DIMENSIONAMIENTO BASICO
- DIMENSIONAMIENTO DEN
CADENA
- Es Cuando se usa
una serie de
dimensiones en una
base punto a punto
- Es Cuando se usa
una serie de
dimensiones en una
base punto a punto
- DIMENSIONAMIENTO
MEDIANTE UNA REFERENCIA
O PUNTO COMUN.
- Es cuando varias
dimensiones procedan
de un punto o línea de
referencia común
- Es cuando varias
dimensiones procedan
de un punto o línea de
referencia común
- DIMENSIONAMIENTO
SOBRE PUESTO
- Es un dimensionamiento en
paralelo simplificado y se usa
cunado hay problemas de
espacio las dimensiones deben
colocarse cerca de la punta de
la flecha en línea con la
correspondiente línea de
extensión.
- Es un dimensionamiento en
paralelo simplificado y se usa
cunado hay problemas de
espacio las dimensiones deben
colocarse cerca de la punta de
la flecha en línea con la
correspondiente línea de
extensión.
- LAS TOLERANCIAS
- Son variaciones que se
muestran en el dibujo en la
forma, tamaño ubicación
especificados para un
elemento de una pieza.
terminados con los se deberá
fabricar, material, formas
geométricas y dimensiones.
- Son variaciones que se
muestran en el dibujo en la
forma, tamaño ubicación
especificados para un
elemento de una pieza.
terminados con los se deberá
fabricar, material, formas
geométricas y dimensiones.
- AJUSTES DE CORRIMENTO
Y DELIZAMIENTO
- Representan cierto
tiempo de ajuste
con holgura. se
pretende que estos
ajustes permitan
que se de
corrimiento similar
a una lubricación
adecuada a través
de toda la gama de
medidas
- Representan cierto
tiempo de ajuste
con holgura. se
pretende que estos
ajustes permitan
que se de
corrimiento similar
a una lubricación
adecuada a través
de toda la gama de
medidas
- DIMENSIONAMIENTO DEN
CADENA
- DIMENSIONAMIENTO BASICO
- CAPITULO 13.
- DIBUJOS DE DETALLE ENSAMBLE
- Dibujo: Se refiere a plasmar
detalles, ensambles,
instalaciones los dibujos
deben estar completos, ser
claros, exactos, deben tener
características funcionales
apropiadas
- las abreviaturas
utilizadas en los dibujos
deben apegarse a los
estándares del país
- un dibujo
ejecutivo provee
información e
instrucciones
necesarias para
la manufactura
o construcción
de maquinas.
- Un dibujo de detalle
debe incluir
descripciones de la
forma tamaño,
especificaciones,
numero de dibujo,
escala, método de
proyección fecha,
numero de parte y
nombre del dibujante
- Dibujo de ensamble: es un
dibujo que muestra un
producto en su estado final
- Los dibujos de ensamble
detallado se elaboran para
presentar objetos tales
mobiliario tienen pocas
partes y son de forma
complicada.
- Algunos ejemplos de los
tipos de cualidades que
se deben considerar en
la preparación y revisión
de los dibujos son la
expansión,
intercambiabilidad,
material acabados,
´protectores, servicio
resistencia y tolerancias.
- Dibujo: Se refiere a plasmar
detalles, ensambles,
instalaciones los dibujos
deben estar completos, ser
claros, exactos, deben tener
características funcionales
apropiadas
- DIBUJOS DE DETALLE ENSAMBLE
- CAPITULO 7.
- NORMAS INCONTEC
- NORMA INCONTEC 2048
- DIBUJO INDUSTRIAL. ORIFICIOS DE CENTRADO.
REPRESENTACIÓN SIMPLIFICADA Y DESIGNACIÓN
- Esta norma establece La
presentación simplificada de
orificios de centrado se
emplea particularmente
cuando no es necesario
mostrar la forma y
dimensión exactas y cuando
la designación normalizada
de orificios de centrado es
suficiente información.
- Esta norma establece La
presentación simplificada de
orificios de centrado se
emplea particularmente
cuando no es necesario
mostrar la forma y
dimensión exactas y cuando
la designación normalizada
de orificios de centrado es
suficiente información.
- DIBUJO INDUSTRIAL. ORIFICIOS DE CENTRADO.
REPRESENTACIÓN SIMPLIFICADA Y DESIGNACIÓN
- NORMA INCONTEC 2099
- DIBUJO TÉCNICO. REFERENCIA
DE ÍTEMES
- Esta norma proporciona reglas
generales para la aplicación y
representación de referencias de
ítemes en dibujos técnicos. En el
contexto de esta norma, el
propósito de las referencias de
ítemes está restringido a la
identificación de partes
componentes de ensamblajes y/o
la identificación de ítemes o partes
individuales detalladas en un
mismo dibujo.
- Esta norma proporciona reglas
generales para la aplicación y
representación de referencias de
ítemes en dibujos técnicos. En el
contexto de esta norma, el
propósito de las referencias de
ítemes está restringido a la
identificación de partes
componentes de ensamblajes y/o
la identificación de ítemes o partes
individuales detalladas en un
mismo dibujo.
- DIBUJO TÉCNICO. REFERENCIA
DE ÍTEMES
- NORMA INCONTEC 2048
- PLANO DE UN
CONJUNTO
- los planos de un conjunto deben
versen todas las piezas que lo
componen evitando las líneas de
trazos es necesario dibujar las vistas
cortes y roturas necesarios para
interpretar el funcionamiento del
conjunto.
- la función principal del plano de
un conjunto es hacer posible el
montaje debe prevalecer la visión
de la situación de las distintas
partes sobre la presentación de
detalle.
- los dibujos de conjunto representan una maquina o un
mecanismo en su totalidad, dan una idea general de la
constitución del mecanismo y por consiguiente su funcionamiento
y del servicio o trabajo que relizan
- los planos de un conjunto deben
versen todas las piezas que lo
componen evitando las líneas de
trazos es necesario dibujar las vistas
cortes y roturas necesarios para
interpretar el funcionamiento del
conjunto.
