DIBUJO DE INGENIERIA Unidad 1 "Dibujo Normalizado"

RÚBRICA
1. Criterios de desempeño y aspectos a evaluar de cada actividad
SYLLABUS
1. Contenidos de aprendizaje de la unidad 1
GUÍA INTEGRADA
1. Especificación detallada de cada actividad
1.1 Terminología de dibujo
1. NTC 1594 TERMINOLOGÍA
  1. Dibujo tecnico
    1. Descriptiva
      1. Perspectiva
  2. Boceto
    1. Esquema
      1. Croquis
  3. Grafica
    1. Documentos de redacción
      1. Nomenclatura
        Apuntes
2. NTC 1912 Documentación Técnica de producto, Vocabulario parte 1, terminos relacionadas con dibujos técnicos, generalidades y tipos de dibujo
  1. Esta norma establece y define los terminos usados en la documentación técnica de producto relacionada con los dibujos técnicos en todos los campos de aplicación
    1. Diagrama, vista seccional, detalle, elevación, elemento, nomograma, Croquis, sección, dibujo técnico: dibujo, vista.
1.2 Formatos de papel Normalizado
1. Capitulo 3. Material para dibujo, archivo, almacenamiento y reproducción
  1. Libro cecil jensen DIBUJO Y DISEÑO EN INGENIERIA
  2. 3.1 Medios y formatos para dibujo
    1. Material en el que se hace el dibujo original
    2. Formato para dibujo
2. NTC 1687 Formato y plegado
  1. formato
    1. Formatos regulares
      1. Plegado
        Dimensiones de los formatos
        Formatos contemplados en la norma
        Plegado modular
        Para archivar en bolsa
        formatos A0 Y A1
        Para encuadernacion
3. NTC 1001 PAPEL FORMATOS
  1. Establece los principios basicos paea determinar el tamaño de los formatos, finales de papeles impresos o no
    1. Se aplica a los formatos de papel para usos administrativos, comerciales y técnicos
1.3 Rotulado de Planos
1. NTC 1914 ROTULADO

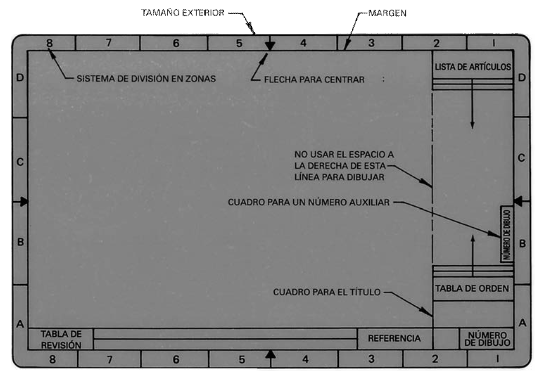

  1. Todo dibujo tecnico o documento asociado debe tener un cuadro de titulos
    1. debe consistir en uno o mas rectangulos adyacentes
      1. La informacion debe agruparse en
        Zona de identificación
        Numero de registro o identificación
        Titulo del dibujo
        Nombre del propietario legal del dibujo
        Zona de información adicional
        Ítems indicativos
        Ítems técnicos
        Ítems administrativos
1.4 Escalas
1. NTC 1580. Escalas

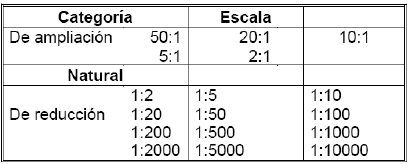

  1. ESCALAS: la relación existe entre la dimensión lineal de un elemento de un objeto y la dimensión real del mismo elemento.
    1. Escala natural
      1. Escala de ampliación
        Escala de reducción
        la designación de la escala usada en el dibujo se escribe en el rotulo
        cuando es necesario usar mas de una escala, se inscribe solamente la designación de la escala principal en el rótulo y las demás escalas cercanas a la referencia del dibujo especificado
1.5 Elaboración de Croquis
1. Capitulo 4. Habilidades básicas del dibujo
  1. 4.4 Bosquejo
    1. Papel para bosquejos
      1. Papel Bidimensional
        Papel Tridimensional
        Papel isométrico
        Papel Oblicuo
        Papel en perspectiva

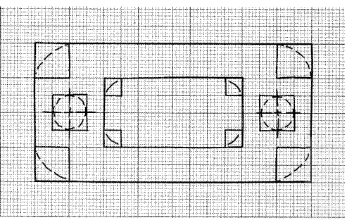

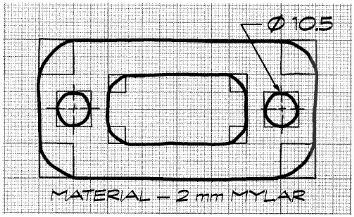

    2. Pasos básicos para hacer bosquejos
      1. Construir un marco
        Encuadrar los espacios para los detalles
        Agregar los detalles
        Engrosar las lineas
  2. Libro Cecil Jensen DIBUJO Y DISEÑO EN INGENIERIA
2. Capitulo 14. Dibujos Isométricos

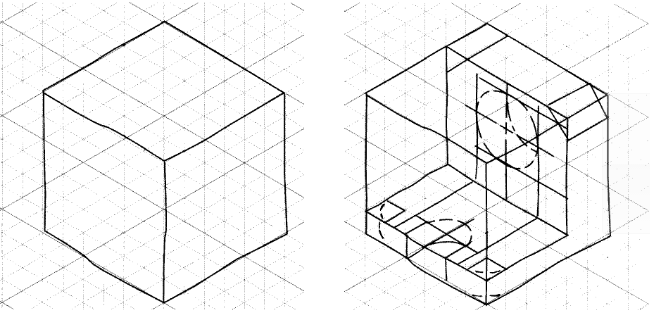

  1. El papel para bosquejos isométricos tiene lineas en tres direcciones igualmente espaciadas

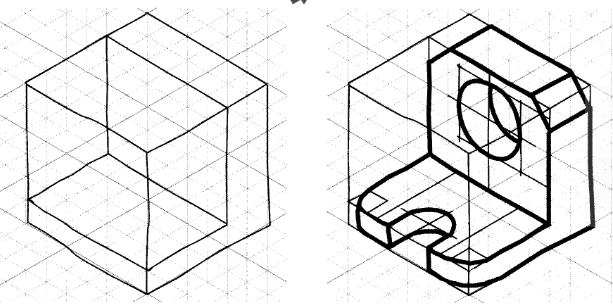

    1. Pasos básicos para hacer bosquejos
      1. Construir un marco
        Un bloque para cada detalle, del tamaño de estos
        Agregar los detalles
        Remarcar las lineas
  2. Libro Cecil jensen DIBUJO Y DISEÑO EN INGENIERIA
3. Tema 5 Croquizacion. trazado a mano libre
  1. 1. Croquizacion
    1. Es un tipo de dibujo técnico realizado a mano alzada, que requiere proporción pero no precisión
  2. 2. Ejecución de un croquis
    1. El trazado
      1. clases de linea, anchura de lineas
      2. Dibujo a mano alzada
    2. Dibujar una linea recta
      1. Dibujar círculos y arcos
  3. 3. Proporción en el Croquis
    1. El croquis debe ser proporcionado para dar una idea general del volumen de la pieza
  4. Navarro R. De Arquitectura e Ingenieria
