INSTALAÇÕES HIDRÁULICAS PREDIAIS

Dados Técnicos

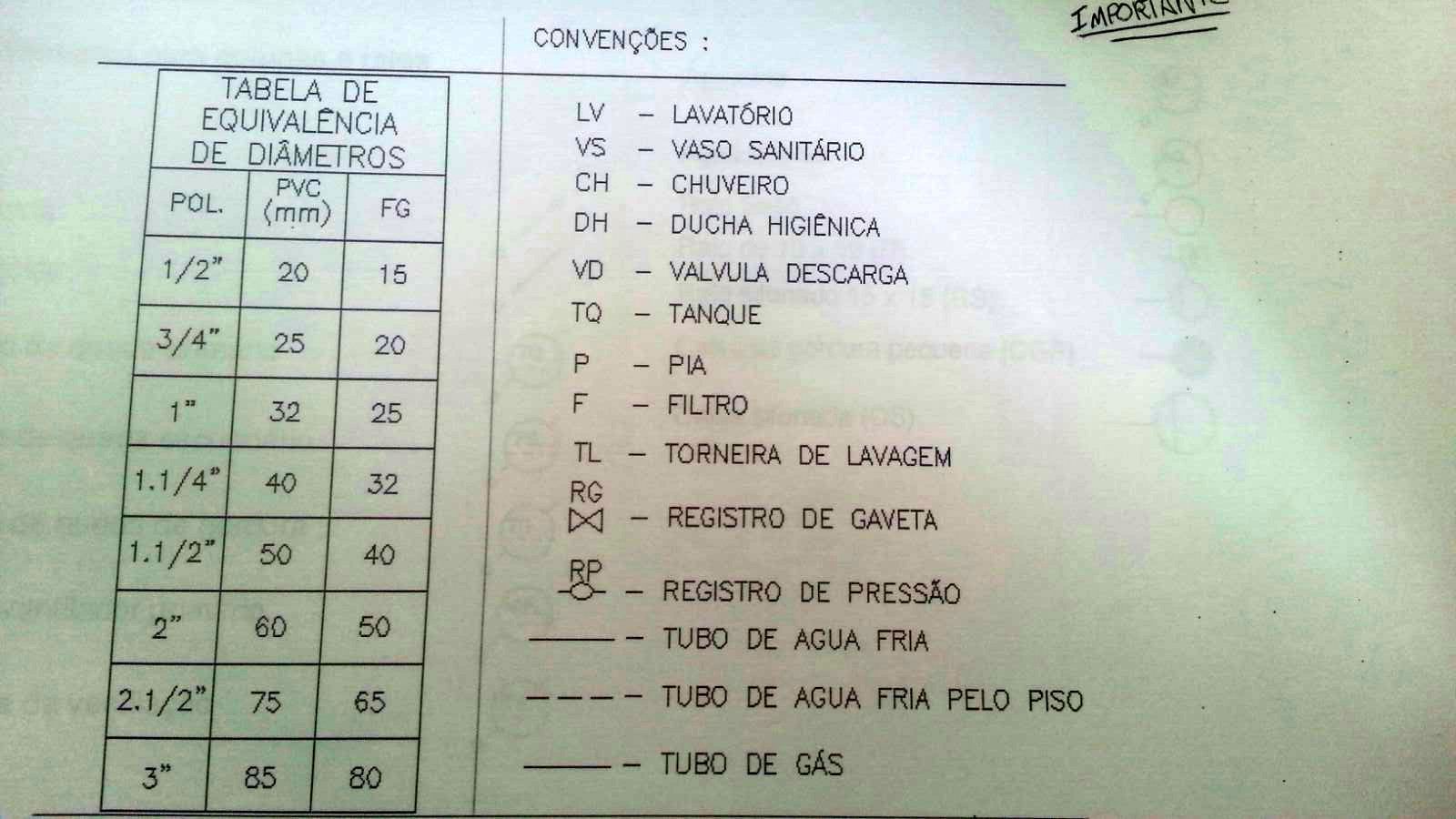

1. Convenções

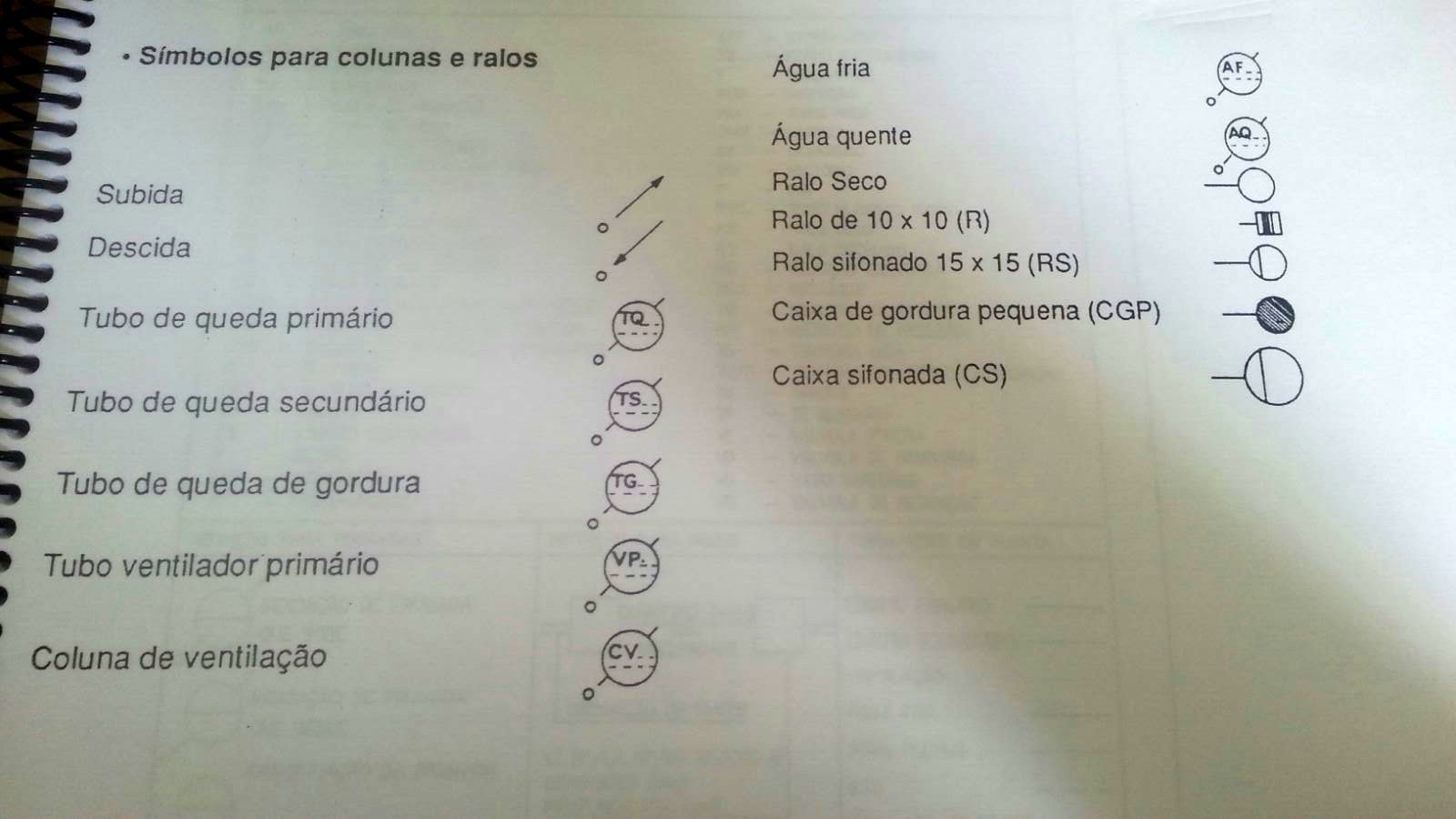

2. Símbolos
Objetivos: Fornecimento de Água, sem ruído, com pressão suficiente e de qualidade
"Fenômenos" da Água
1. PRESSÃO
  1. Força (altura ) exercida sobre uma área (largura do tubo), podendo essa ser ESTÁTICA ou DINÂMICA
    1. ALTURA
2. VAZÃO
  1. É o VOLUME de água que passa no DIÂMETRO de umu tubo em um determinado TEMPO
    1. DIÂMETRO DO TUBO
3. VELOCIDADE
  1. Inteiramente ligada a VAZÃO
    1. KPa

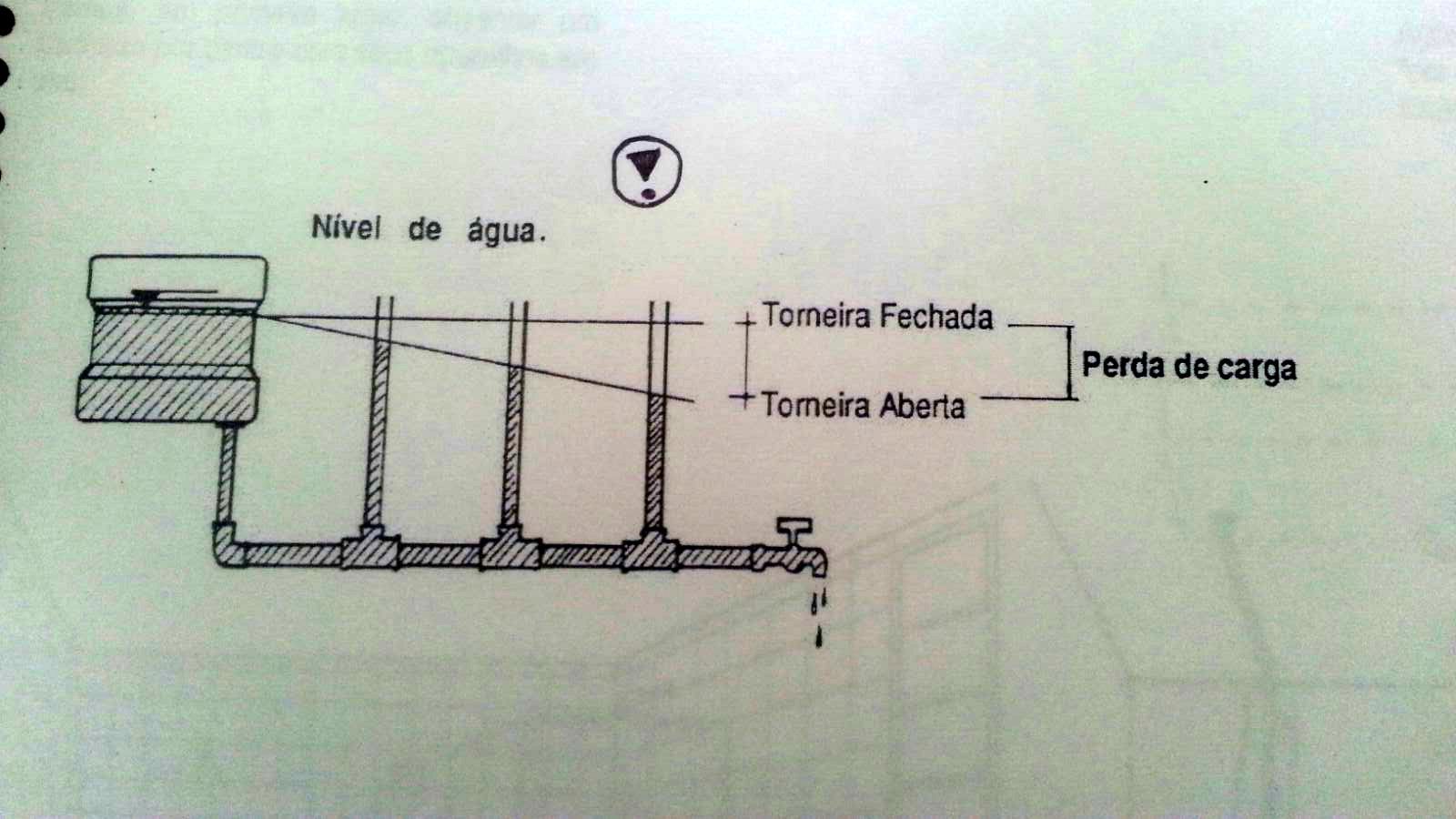

4. PERDA DE CARGA
  1. É a RESISTÊNCIA que a água encontra ao deslocar-se dentro dos tubos, diminuiindo a velocidade e a vazão
Instalações Hidráulicas
1. CAVALETE E ENTRADA DA RUA : Captação, Registro, Chave geral e Hidrômetro
  1. ENVIO DA ÁGUA para CAIXA D'AGUA : na maioria das vezes em um cano de 3/4''
    1. Instalação de boia, furo da caixa e posicionamento do cano, quanto maior a altura da caixa melhor
      1. RAMAIS DE DISTRIBUIÇÃO, cuidar para que as tubulações percorram a menor distância, para evitar PERDA DE CARGA
        Ex: - Lavatório 1/2" - Bidê 1/2" - Chuveiro 3/4"
        Depois de verificar as tubulações, analisar na tabela de equivalência os números e soma-los
        Assim se define o RAMAL DE ABASTECIMENTO e consequentemente os ramais de cada equipamento
        Instalação dos Sub-Ramais
