NORMAS DE DIBUJO
- ARTISTICO
- comunica ideas y sensaciones
- comunica ideas y sensaciones
- TECNICO
- representacion de los objetos lo mas
exactamente posible
- representacion de los objetos lo mas
exactamente posible
- DIBUJO TECNICO NTC 1594
- representacion grafica, precisa y dimensionada, ceñida a normas que permiten
interpretar o realizar un diseño
- DESCRIPTIVA
- el estudio de los cuerpos en el espacio por medio
de sus proyecciones sobre determinados planos
- el estudio de los cuerpos en el espacio por medio
de sus proyecciones sobre determinados planos

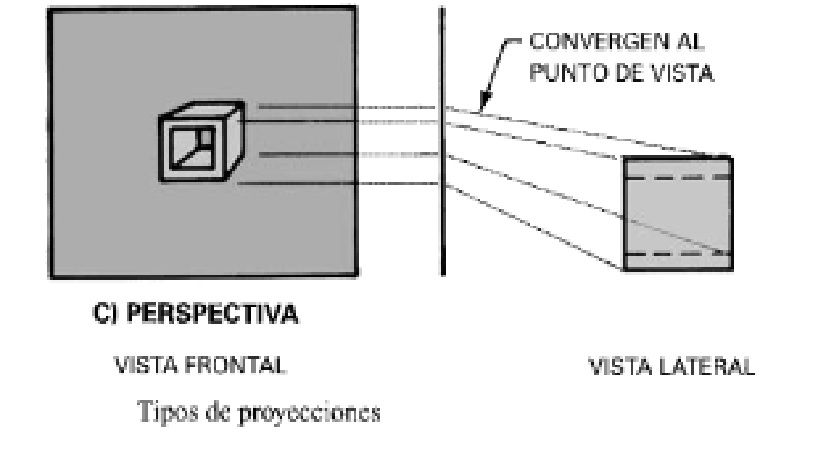

- PERSPECTIVA
- representacion tridimencional, ilustrativa de un objeto sobre
superficie plana, tal como lo capta la vista humana
- representacion tridimencional, ilustrativa de un objeto sobre
superficie plana, tal como lo capta la vista humana
- Boceto: la primera representacion grafica de una
idea,suceptible de modificaciones y elaborada a mano
alzada
- Esquema: representacion grafica de una idea en la cual
solamente figuran los detalles mas inportantes o
esenciales
- Croquis: representacion graficadefinitiva y de
dimenciones que especifica la totalidad de los detalless

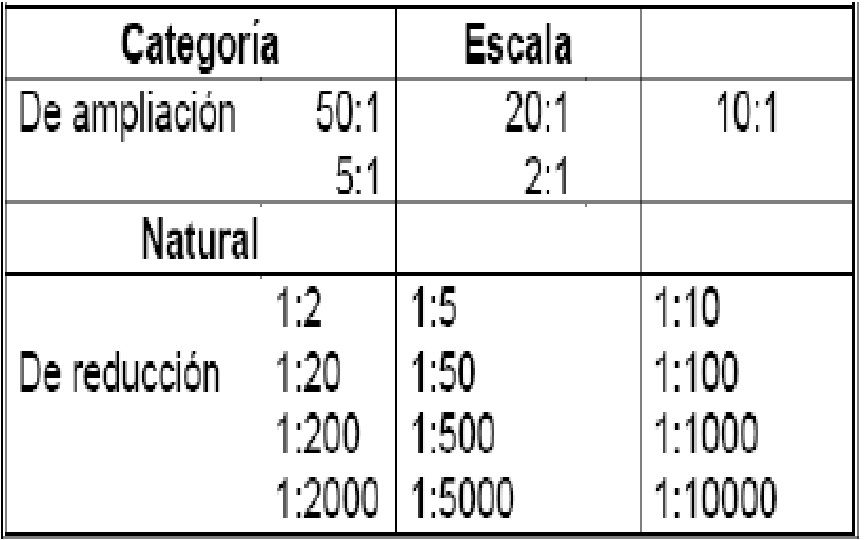

- Escala NTC 1580: la relacion existente entre la dimension lineal de un elemento de un objeto como
se representa en el dibujo y la dimension real del mismo elemento
- ESCALA NATURAL: escala con relacion 1:1
- ESCALA DE AMPLIACION: Escala en la cual la relacion es mayor qie 1:1se representa por X:1
- ESCALA DE REDUCCION: Escala en la cual la relacion es menor que 1:1 se representa por 1:X
- ESCALA NATURAL: escala con relacion 1:1
- representacion grafica, precisa y dimensionada, ceñida a normas que permiten
interpretar o realizar un diseño
- NORMALIZACION: Conjunto de reglas aplicables al diseño y fabricacion de ciertos productos
- INCONTEC
- Instituto colombiano de normas tecnicas y certificacion

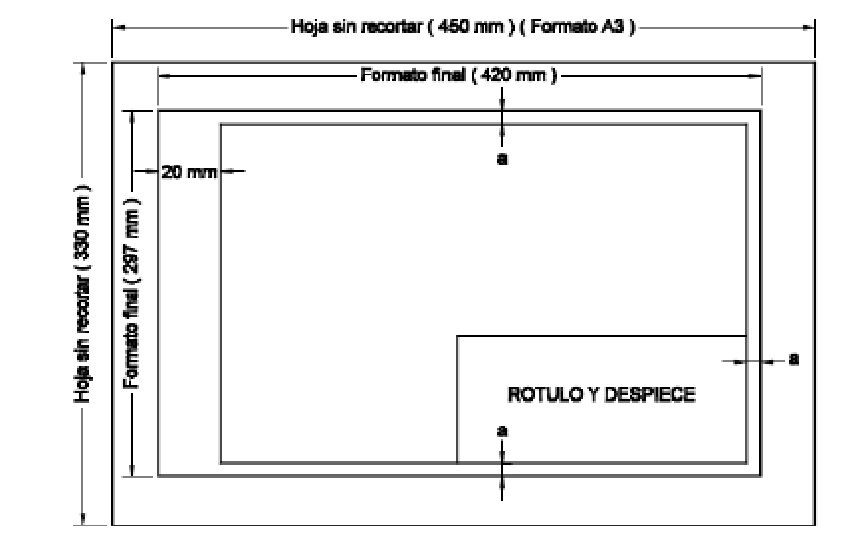

- MARGEN PARA EL ARCHIVADO: Se obtiene dejando 20mm
en el borde izquierdo del formato
- RECUADRO DE ZONA UTIL: 10mm para formatos A0 y A2, 5mm para formatos A3 y A5
- RECUADRO DE ZONA UTIL: 10mm para formatos A0 y A2, 5mm para formatos A3 y A5
- MARGEN PARA EL ARCHIVADO: Se obtiene dejando 20mm
en el borde izquierdo del formato
- Instituto colombiano de normas tecnicas y certificacion
- NTC
- Norma tecnica colombiana
- Formato y plegado - NTC 1687
- FORMATO : Tamaño de un papelen orden de
sus dimensiones de largo y ancho
- FORMATOS REGULARES: Tamaño de un papel segun lasespecificaciones de la NTC 1001
- PLEGADO: Proceso de doblar e igualar con la debida proporcion
los formatos que se ha de encuadernar para su archivo

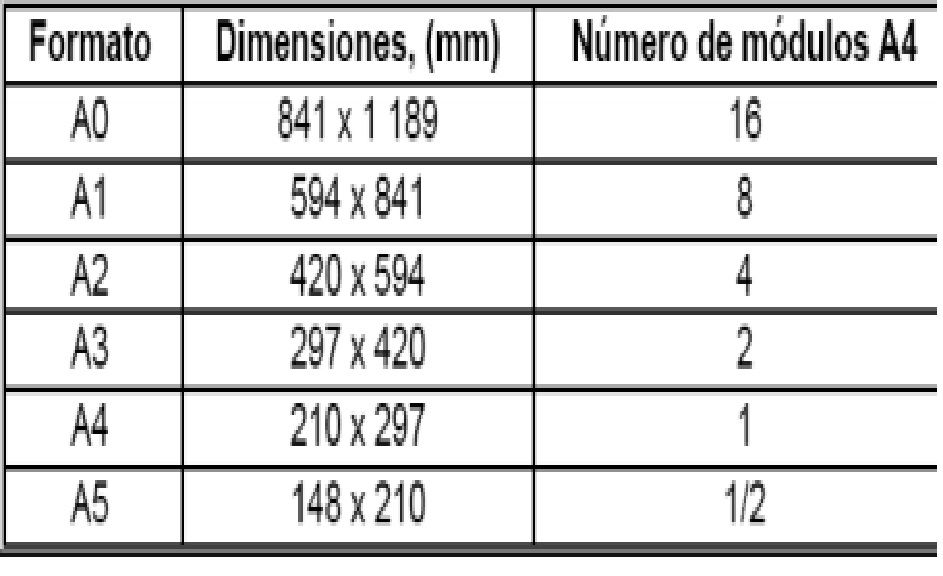

- DIMENSIONES DE FORMATOS

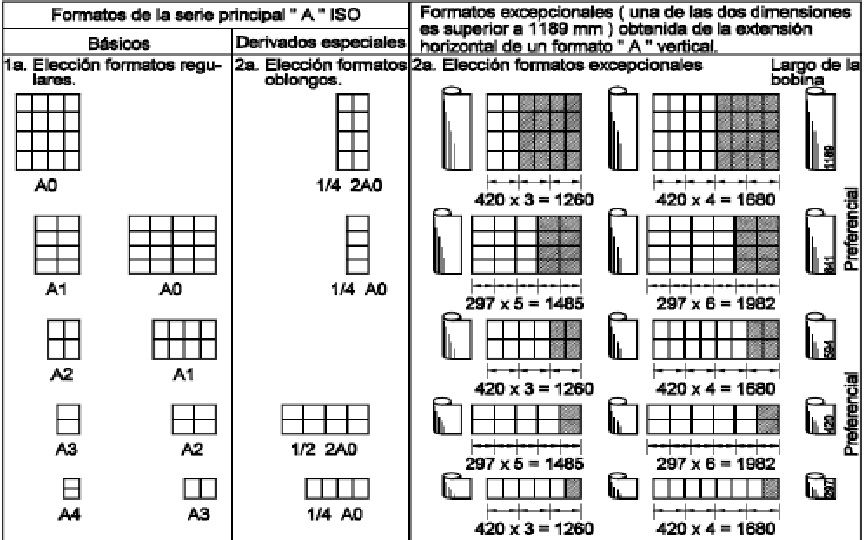

- Formatos contemplados en la norma
- FORMATOS REGULARES: Tamaño de un papel segun lasespecificaciones de la NTC 1001
- ROTULADO NTC 1914: Todo formato que vaya a hacer plegado, debe llevar en el angulo inferior derecho un recuadro destinado para el rotulado

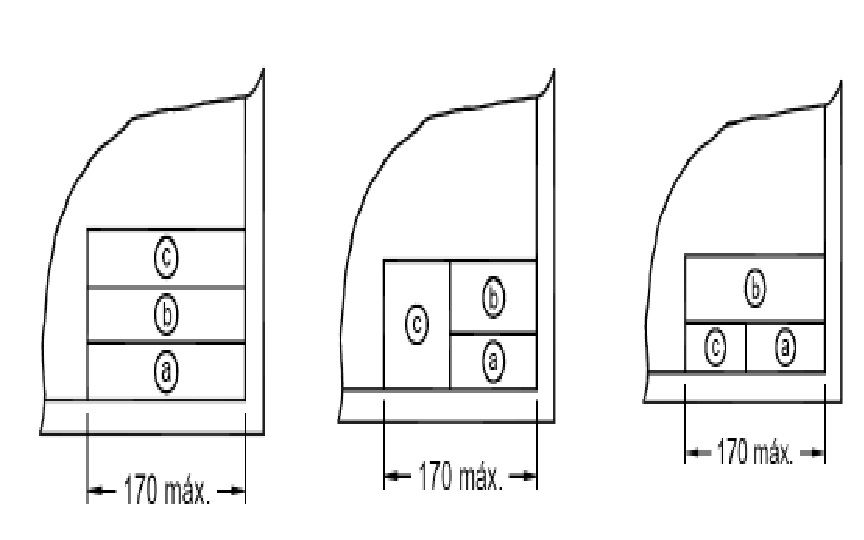

- Todo dibujo tecnico o documento asociado debe tener un cuadro de titulos, el cuadro de titulos debe consistir en uno a mas rectangulos adyancentes
- ZONA DE IDENTIFICACION
- Contiene el numero de registro o identificacion (a), el titulo del dibujo (b) y el nombre del propietario legal del dibujo (c)
- Contiene el numero de registro o identificacion (a), el titulo del dibujo (b) y el nombre del propietario legal del dibujo (c)
- ZONA DE INFORMACION ADICIONAL
- ITEMS INDICATIVOS : Para evitar errores de interpretacion de metodo de
presentacion, se debe indicar el metodo de proyeccion, la escala principal, la
unidad de dimension lineal
- ITEMS TECNICOS: Incluye la textura de las superficies, tolerancias geometricas,
valores de tolerancias generales y otras normas de este campo
- ITEMS ADMINISTRATIVOS: Tamaño de la plancha de papel, fecha de primera
emisiondel dibujo, simbolo de revision, fecha y otra informacion administrativa
- ITEMS ADMINISTRATIVOS: Tamaño de la plancha de papel, fecha de primera
emisiondel dibujo, simbolo de revision, fecha y otra informacion administrativa
- ITEMS TECNICOS: Incluye la textura de las superficies, tolerancias geometricas,
valores de tolerancias generales y otras normas de este campo
- ITEMS INDICATIVOS : Para evitar errores de interpretacion de metodo de
presentacion, se debe indicar el metodo de proyeccion, la escala principal, la
unidad de dimension lineal
- ZONA DE IDENTIFICACION
- Todo dibujo tecnico o documento asociado debe tener un cuadro de titulos, el cuadro de titulos debe consistir en uno a mas rectangulos adyancentes
- FORMATO : Tamaño de un papelen orden de
sus dimensiones de largo y ancho

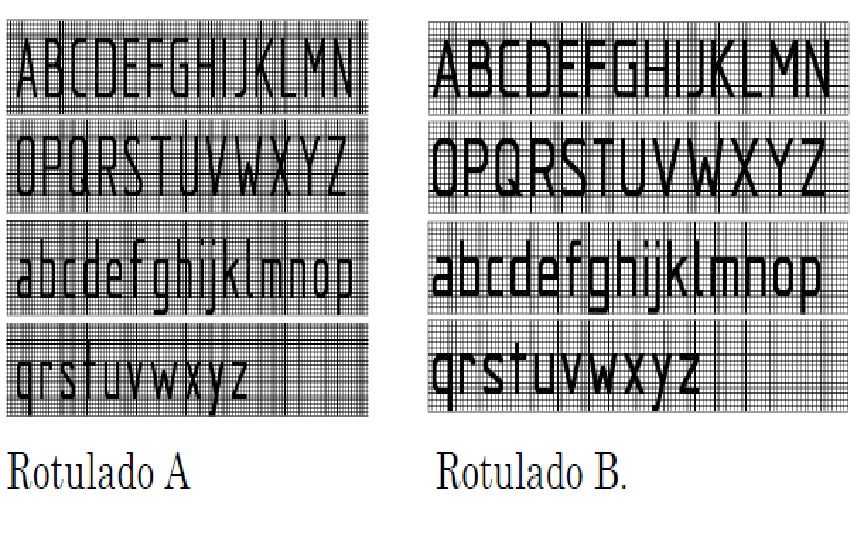

- ESCRITURA NTC 2527 Y NTC 2528

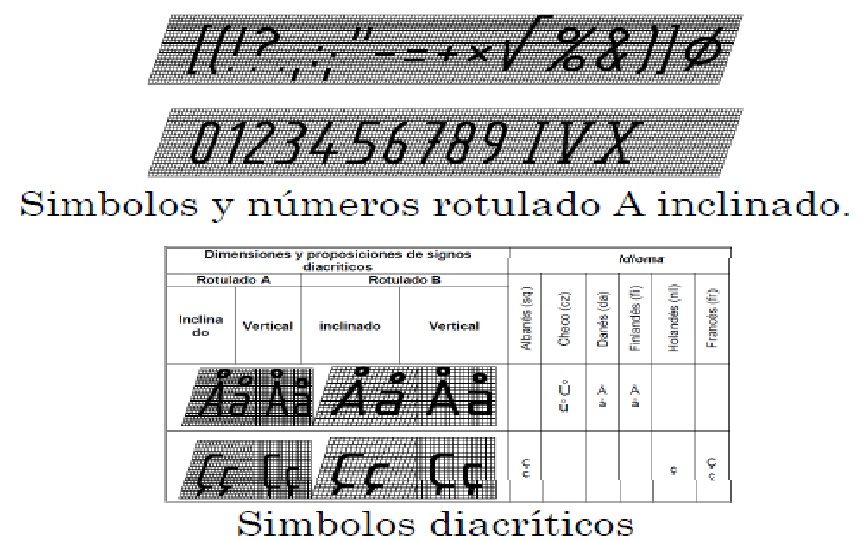

- Especifica el alfabeto latin los numeros, signos, signos diacriticos y signos especiales para usar en dibujos tecnicos y documentos asociados
- Especifica el alfabeto latin los numeros, signos, signos diacriticos y signos especiales para usar en dibujos tecnicos y documentos asociados
- Formato y plegado - NTC 1687
- Norma tecnica colombiana
- INCONTEC
- LIBRO JENSEN
- Medios y formatos para dibujo
- Medios para dibujo
- PULGADAS : Los planos para dibujo en pulgadas estan basados en
las dimensiones de los menbretes comerciales 8.5 x 11

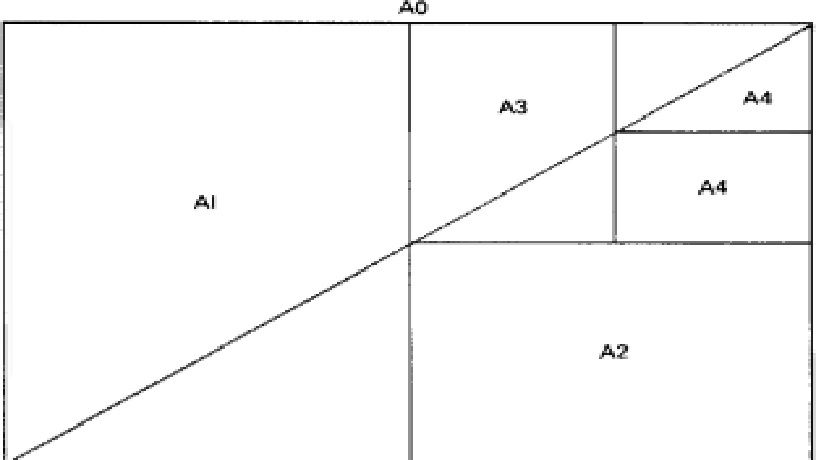

- SISTEMA METRICO :los tamaños de los pliegos para dibujo en milimetros estan basados en el tamaño A0 con un
area de 1 metro cuadrado (m2) y una proporcion largo por ancho de uno raiz cuadrada cada uno de los pliegos mas
pequeños tiene un arca que es la mitad del area en el tamaño anterior y la proporcion largo por ancho sigue siendo
la misma
- PULGADAS : Los planos para dibujo en pulgadas estan basados en
las dimensiones de los menbretes comerciales 8.5 x 11
- Medios para dibujo
- BOSQUEJO: Son la forma mas sencilla del dibujo , el dibujante puede usar los bosquejos para
simplificar y explicar ideos y conceptos a otras personas al hablar de partes macanicas y de
mecanismos
- TIPOS DE DIBUJOS PANORAMICOS

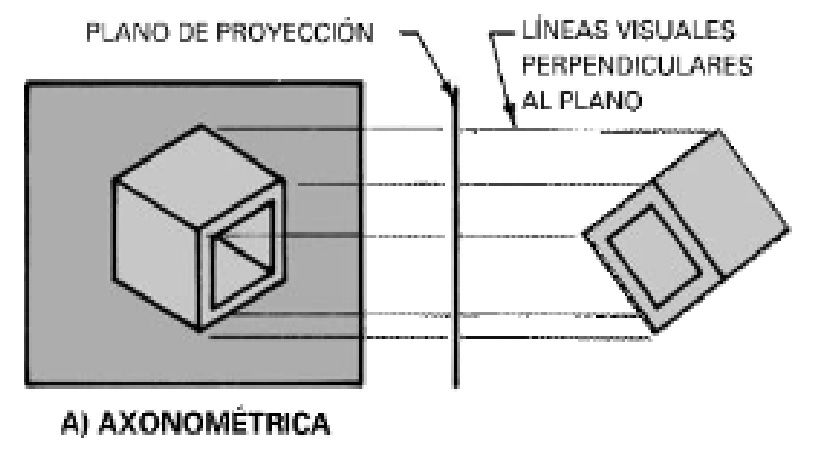

- AXONOMETRICA

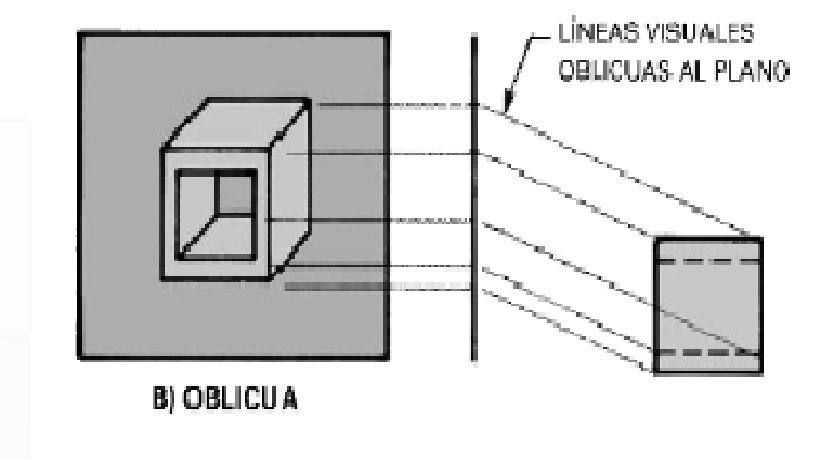

- OBLICUA
- PERSPECTIVA
- AXONOMETRICA
- Medios y formatos para dibujo
