DIBUJO DE INGENIERIA UNIDAD 1 "Dibujo Normalizado"

1.1 Terminologia Del Dibujo
1. NTC 1594. Dibujo técnico terminología
  1. Terminologia de: -Dibujo Tecnico -Descriptiva -Perspectiva -Boceto -Esquema -Croquis -Grafica -Nomeclatura -Apuntes -Documentos de redaccion
2. NTC 1912. Documentación técnica de producto
  1. Esta norma establece y define los términos usados en la documentación técnica de producto relacionada con los dibujos técnicos en todos los campos de aplicación.
    1. Definicion de: -Diagrama -Vista seccional -Detalle -Elevacion -Elemento -Nomograma -Planta -Seccion -Croquis -Dibujo Tecnico -Vista
1.2 Formatos de Papel Normalizado
1. LIBRO DE JENSEN Medios y formatos para dibujo
  1. Formatos Para Dibujo
  2. Material en el que se hace el dibujo original
2. NTC 1001. Papel formatos.
  1. Esta norma establece la designación y las dimensiones de los formatos finales de papeles impresos o no.
    1. Esta norma se aplica a los formatos de papel para usos administrativos, comerciales y técnicos y a cierta clase de impresos tales como modelos y catálogos.
      1. Esta norma no se aplica necesariamente a periódicos, libros, afiches u otros impresos especiales que sean objeto de otras Normas Técnicas Colombianas.
3. NTC 1687 Dibujó técnico.
  1. DEFINICION DE: -Formato -Formato regular -Plegado
  2. INFORMACION SOBRE: -Dimensiones de los formatos -Formatos contemplados en la norma -Plegado modular -Plegado para encuadernacion -Tipos de Formato
1.3 Rotulado de Planos
1. NTC 1914. Dibujó técnico. Rotulado de planos.
  1. Todo dibujo tecnico o documento asociado debe tener un cuadro de titulos
    1. El cuadro de titulos debe consistir en uno o mas rectangulos adyacentes
  2. La informacion debe agruparse en:
    1. -Zona de identificacion -Zonas de informacion adicional

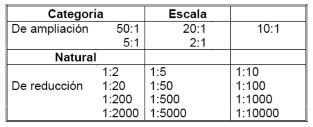

1.4 Escalas
1. NTC 1580. Escalas
  1. La relación existente entre la dimensión lineal de un elemento de un objeto tal como se representa en el dibujo y la dimensión real del mismo elemento.
    1. Escala Natural
    2. Escala de Ampliacion
    3. Escala de reduccion
    4. La designación de la escala usada en el dibujoseg j escribe en el rótulo.
      1. Cuando es necesario usar más de una escala, se iibltl di ió d l linscribesolamente la designación de laescala principal en el rótulo y las demás escalas cercanas a la referencia del dibujo especificado.
1.5 Elaboracion de Croquis
1. libro de jensen: BOSQUEJOS
  1. Pasos para hacer un bosquejo
    1. -Construir un marco -Encuadrar los espacios para los detalles -Agregar los detalles -Engrosar las lineas
  2. Papel para bosquejos
    1. - Papel bidimensional y tridimensional -Papel isometrico -Papel oblicuo -Papel en perspectiva
2. TEMA 5 CROQUIZACION. TRAZADO A MANO LIBRE
  1. PROPORCION EN EL CROQUIS
    1. Un croquis debe ser Proporcionado para dar una idea general del volumen de la pieza
  2. CROQUIZACION
    1. Un croquis es u tipo de dibujo tecnico realizado a mano alzada que requiere proporcion y no precision.
  3. EJECUCION DE UN CROQUIS
    1. Trazado
      1. -Clases de lineas -Anchura de lineas -Dibujo a mano alzada -Trazado de linea -Como dibujar circulos y arcos
3. libro de jensen: BOSQUEJOS ISOMETRICOS
  1. El papel para estos bosquejos tiene lineas en tres direcciones igualmente espaciadas
