DIBUJO
NORMALIZADO
- Terminologia
- Dibujo técnico

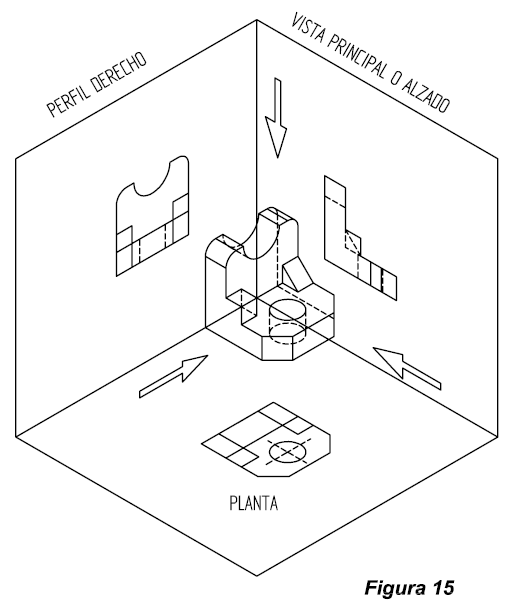

- Representación grafica
- dimensionada y
ceñida a normas
- se realiza por medios de planos
- Donde se
representan las
diferentes vistas
del objeto
- Donde se
representan las
diferentes vistas
del objeto
- se realiza por medios de planos
- dimensionada y
ceñida a normas
- Representación grafica
- Perspectiva
- Representación
tridimensional de
un objeto
- Representación
tridimensional de
un objeto
- Descriptiva
- proyección de
los cuerpos en
determinados
planos
- proyección de
los cuerpos en
determinados
planos
- Dibujo técnico
- Formato y plegado de Dibujos

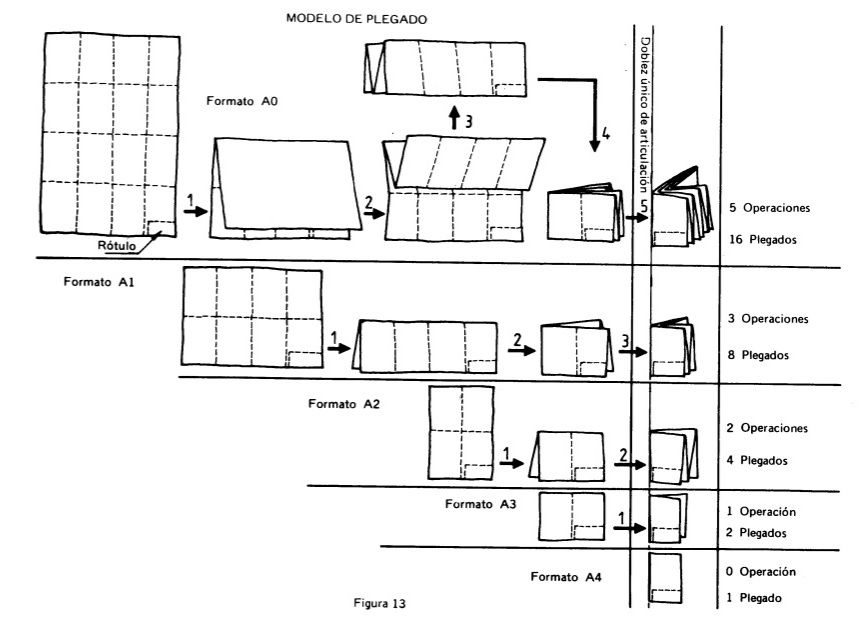

- Plegados
- Proceso de doblar e igualar
proporcionadamente
segun lo establecido en la
norma NTC 1001
- se debe dejar en modulos A4
- Se puede plegar de
dos formas
diferentes , a lo
ancho o a lo largo.
- Se puede plegar de
dos formas
diferentes , a lo
ancho o a lo largo.
- se debe dejar en modulos A4
- Proceso de doblar e igualar
proporcionadamente
segun lo establecido en la
norma NTC 1001

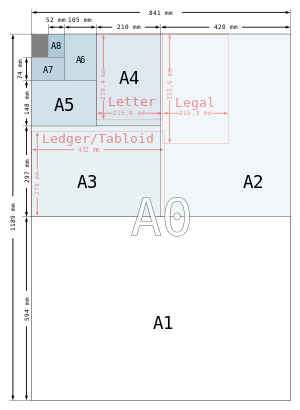

- Formatos
- Es el estandar
de tamaño de
papel utilizado
habitualmente
- A0
- A1
- A2
- A3
- A4
- A5
- Es el estandar
de tamaño de
papel utilizado
habitualmente
- Plegados
- Rotulado de Planos
- donde se consigna la información
reelevante del dibujo
- Nombre del autor
- titulo del dibujo

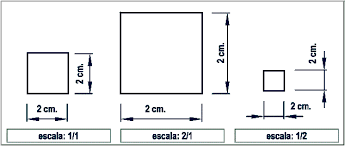

- Escala
- pueden ser de dos tipos
- reduccion
- y se representa 1: x
- Ej: Escala 1:2 quiere decir
que por por cada cm que
tiene el dibujo la pieza
real tiene 2 cm.
- Ej: Escala 1:2 quiere decir
que por por cada cm que
tiene el dibujo la pieza
real tiene 2 cm.
- y se representa 1: x
- ampliacion
- y se representa x : 1
- Ej: Escala 3:1 quiere decir
que por por cada 3cm que
tiene el dibujo la pieza real
tiene 1 cm,
- Ej: Escala 3:1 quiere decir
que por por cada 3cm que
tiene el dibujo la pieza real
tiene 1 cm,
- y se representa x : 1
- reduccion
- cuando las medidas son reales se
representa con 1:1
- pueden ser de dos tipos
- Nombre del autor
- donde se consigna la información
reelevante del dibujo
- Croquización de planos
- representación
rapida hecha a mano
alzada
- se debe tener 3 aspectos importanes
- buen trazo
- se debe tener claro los
diferentes tipos de lineas
- 1. Llena gruesa 2. Llena fina
3. Fina de trazos 4. gruesa
de trazos y puntos. 5.fina de
trazos y puntos. 6. linea fina
a mano alzada
- 1. Llena gruesa 2. Llena fina
3. Fina de trazos 4. gruesa
de trazos y puntos. 5.fina de
trazos y puntos. 6. linea fina
a mano alzada
- se debe tener claro los
diferentes tipos de lineas
- manejar la proporcion
- se debe tener las medias
claras y debe de ir acotado
- se debe tener las medias
claras y debe de ir acotado
- debe ser claro
- esto con el fin de poder ser
interpretado por personas
diferentes a su autor
- esto con el fin de poder ser
interpretado por personas
diferentes a su autor
- buen trazo
- se debe tener 3 aspectos importanes
- representación
rapida hecha a mano
alzada
