Partes y
ensamblaje

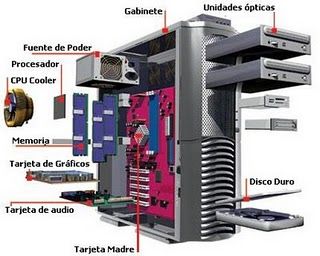

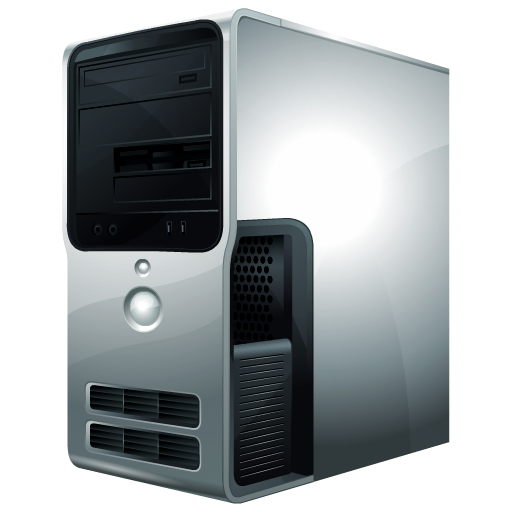

- CPU
- PARTES
- ENSAMBLAJE
- PASOS PARA EL ENSABLE DE UNA CPU Lo primero es tener las herramientas que vamos a necesitar
más básicas a la mano, tales como: • Destornillador • Pasta térmica • Elemento para limpieza •
Manual Elementos básicos para el ensamble: 1. Una mesa amplia con la superficie totalmente limpia.
2. Suficiente luz para poder ensamblar las partes pequeñas sin problemas. 3. Las herramientas y
accesorios apropiados. 4. Todos los componentes del sistema. Estos son: a) Gabinete y fuente de
poder, incluyendo cables de conexión a la tarjeta principal y a los dispositivos de memoria auxiliar. b)
Tarjeta principal (tarjeta madre) c) Procesador d) Memoria RAM (DIMMs) e) Tarjeta de Video f) Tarjeta
de Audio g) Unidad de lectura y escritura de discos flexibles. h) Unidad de disco duro i) Unidad
lectora de disco compacto. j) Cables de comunicación (para el disco duro, el disco flexible y el CD) k)
Monitor
- PASOS PARA EL ENSABLE DE UNA CPU Lo primero es tener las herramientas que vamos a necesitar
más básicas a la mano, tales como: • Destornillador • Pasta térmica • Elemento para limpieza •
Manual Elementos básicos para el ensamble: 1. Una mesa amplia con la superficie totalmente limpia.
2. Suficiente luz para poder ensamblar las partes pequeñas sin problemas. 3. Las herramientas y
accesorios apropiados. 4. Todos los componentes del sistema. Estos son: a) Gabinete y fuente de
poder, incluyendo cables de conexión a la tarjeta principal y a los dispositivos de memoria auxiliar. b)
Tarjeta principal (tarjeta madre) c) Procesador d) Memoria RAM (DIMMs) e) Tarjeta de Video f) Tarjeta
de Audio g) Unidad de lectura y escritura de discos flexibles. h) Unidad de disco duro i) Unidad
lectora de disco compacto. j) Cables de comunicación (para el disco duro, el disco flexible y el CD) k)
Monitor
- PARTES

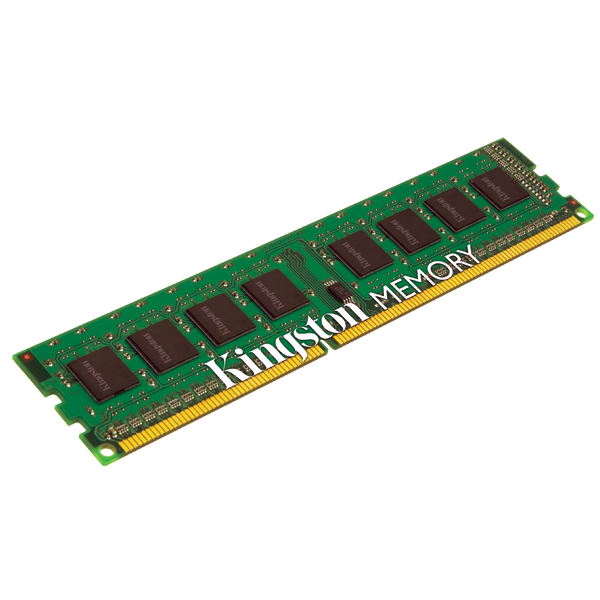

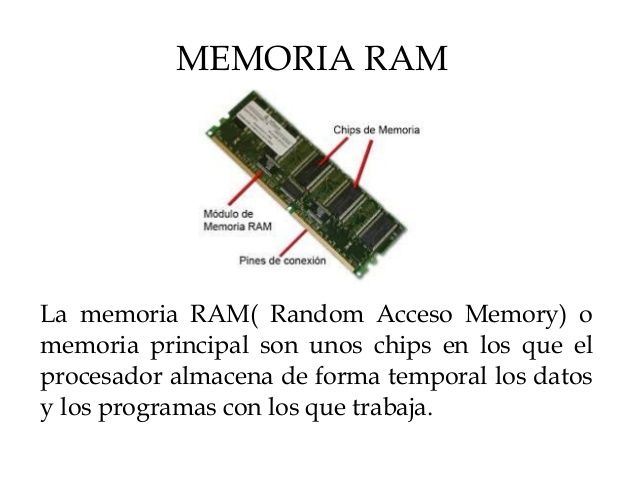

- MEMORIA RAM
- ENSAMBLAJE
- Para instalar la memoria RAM, siga estos pasos: 1. Alinee las
muescas del módulo de memoria RAM con las flechas de la
ranura y presione la memoria RAM hasta que las pestañas
laterales estén en su lugar. 2.-Asegúrese de que las pestañas
laterales traben en el módulo RAM. Haga una inspección
visual para determinar la existencia de contactos expuestos.
Repita estos pasos si hay módulos RAM adicionales.
- Para instalar la memoria RAM, siga estos pasos: 1. Alinee las
muescas del módulo de memoria RAM con las flechas de la
ranura y presione la memoria RAM hasta que las pestañas
laterales estén en su lugar. 2.-Asegúrese de que las pestañas
laterales traben en el módulo RAM. Haga una inspección
visual para determinar la existencia de contactos expuestos.
Repita estos pasos si hay módulos RAM adicionales.
- PARTES
- ENSAMBLAJE

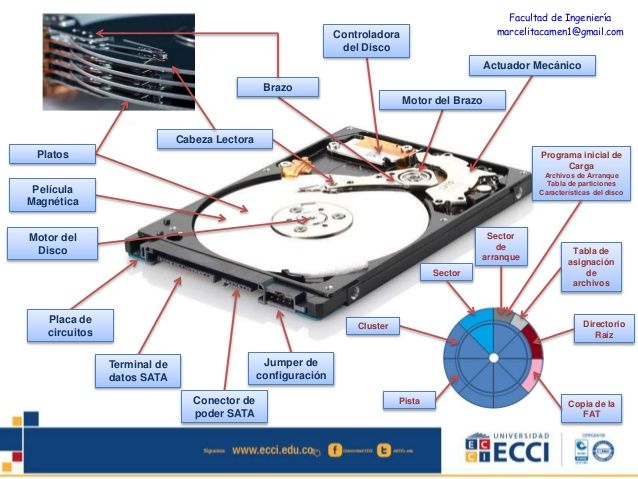

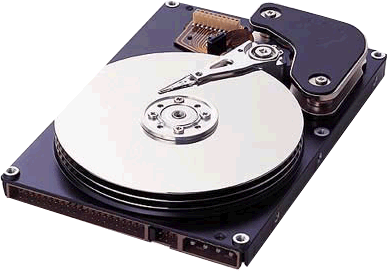

- DISCO DURO
- PARTES
- ENSAMBLAJE
- Aquí exponemos por paso cómo instalar el disco duro: - Para discos duros
IDE: Pensar la configuración que le daremos al nuevo disco (maestro, o
esclavo) dependiendo de los demás dispositivos que haya conectados al IDE.
- Cambiar los jumpers de los dispositivos correspondientes dependiendo de
la configuración. - Conectar el nuevo disco duro (y, si se aplica, cambiar los
demás dispositivos) - Encender la máquina, comprobar que la BIOS detecte
el nuevo disco duro y el resto de los dispositivos IDE. - Si el nuevo disco no
está particionado y formateado, hacerlo. - Instalar el Sistema Operativo (si
es que instalamos el disco como maestro primario, es decir, el principal de
la computadora) DISCO DURO SATA: Inst
- Aquí exponemos por paso cómo instalar el disco duro: - Para discos duros
IDE: Pensar la configuración que le daremos al nuevo disco (maestro, o
esclavo) dependiendo de los demás dispositivos que haya conectados al IDE.
- Cambiar los jumpers de los dispositivos correspondientes dependiendo de
la configuración. - Conectar el nuevo disco duro (y, si se aplica, cambiar los
demás dispositivos) - Encender la máquina, comprobar que la BIOS detecte
el nuevo disco duro y el resto de los dispositivos IDE. - Si el nuevo disco no
está particionado y formateado, hacerlo. - Instalar el Sistema Operativo (si
es que instalamos el disco como maestro primario, es decir, el principal de
la computadora) DISCO DURO SATA: Inst
- PARTES

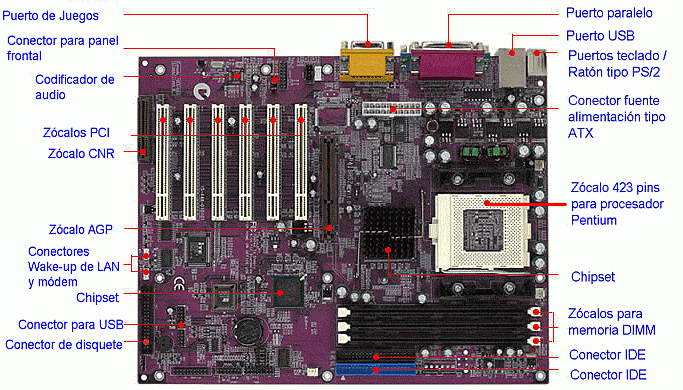

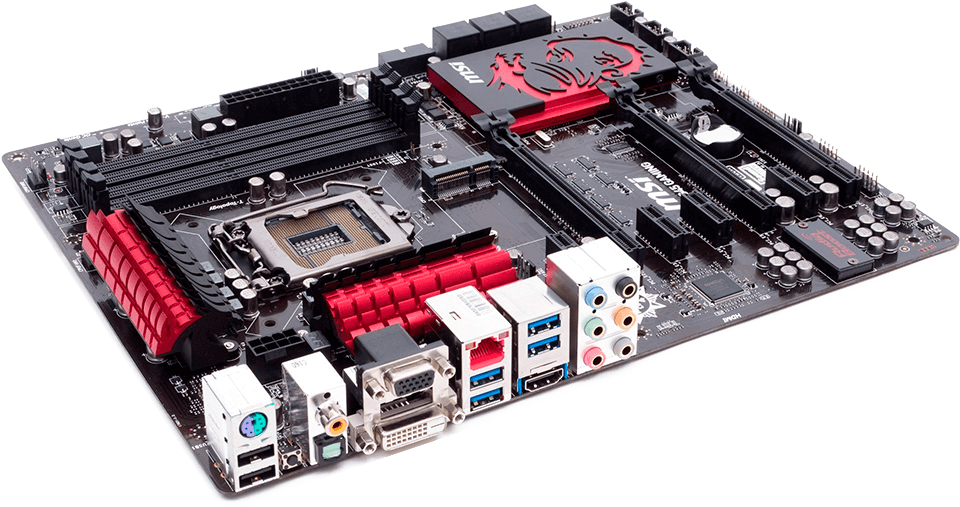

- PLACA BASE
- PARTES
- ENSAMBLAJE
- La placa madre está atornillada en el interior de la carcasa. Los
elevadores pequeños, llamados separadores o tornillos para
montaje se suministran con la placa madre y se usan para
mantener el espacio entre la placa madre y la carcasa. Estos
elevadores consisten en puntas plásticas que se ajustan a
presión en la cubierta o en soportes metálicos que se han
atornillado en el lugar correspondiente.
- Una vez que la placa madre está alineada con los elevadores, y las entradas y salidas están alineadas
con los orificios de la cubierta, la placa madre se debe atornillar en su lugar en la parte inferior de la
carcasa. Luego, se la conecta a la fuente de alimentación del ordenador. Dentro de la carcasa, un
conector hembra de 12 ó 24 clavijas (o conectores de 2 x 6 clavijas) sale de la fuente de alimentación.
Este conector debe estar enchufado en el conector macho correspondiente de la placa madre .
Asegúrese de que los 4 cables centrales sean negros (conexión a tierra). A continuación, debe
conectar otros componentes a la placa madre. La hilera de clavijas en la placa madre se usa para
conectar el panel delantero de la carcasa (altavoces del ordenador, botón de suspensión, luces
indicadoras, etc.). Recomendamos que consulte el manual de la placa madre para ver dónde se
conectan, aun cuando los nombres estén marcados en la placa (SPK: altavoz, etc.
- La placa madre está atornillada en el interior de la carcasa. Los
elevadores pequeños, llamados separadores o tornillos para
montaje se suministran con la placa madre y se usan para
mantener el espacio entre la placa madre y la carcasa. Estos
elevadores consisten en puntas plásticas que se ajustan a
presión en la cubierta o en soportes metálicos que se han
atornillado en el lugar correspondiente.
- PARTES

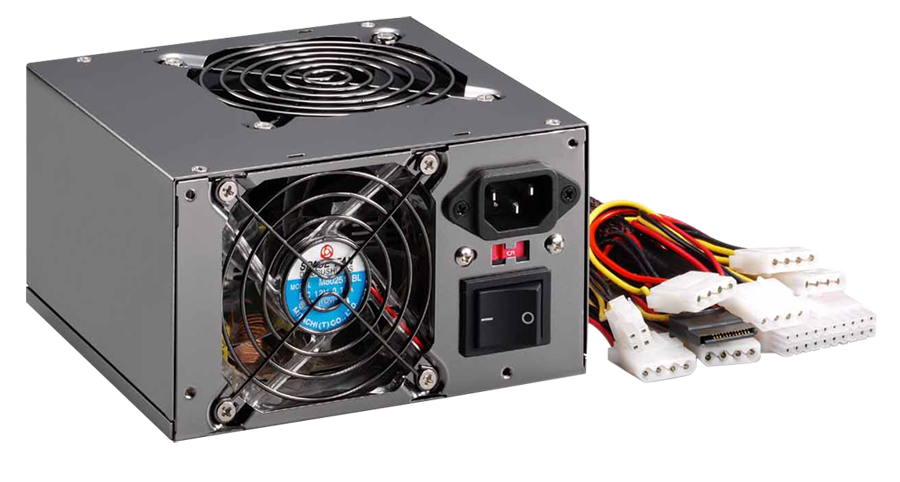

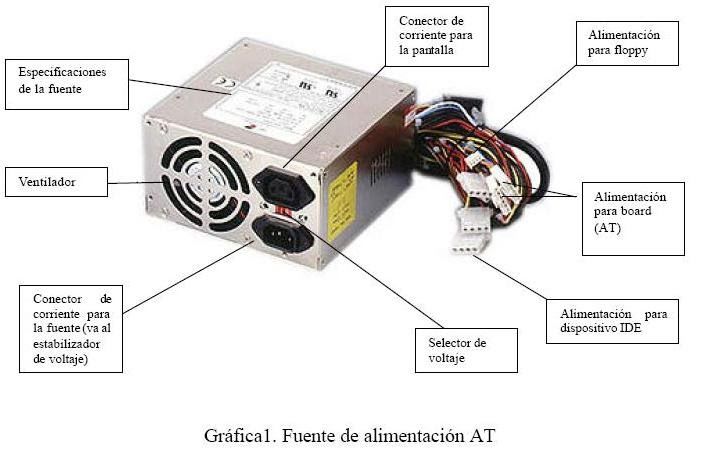

- FUENTE DE PODER
- PARTES
- ENSAMBLAJE
- 1 Aquiere una fuente de alimentación que funcione en tu
computadora. 2 Coloca tu caja de computadora de costado, 3.
Abre la caja de computadora. 4. Instala la fuente de
alimentación. 5. Enchufa los conectores. 6. Cierra la caja. 7.
Enciende tu computadora.
- 1 Aquiere una fuente de alimentación que funcione en tu
computadora. 2 Coloca tu caja de computadora de costado, 3.
Abre la caja de computadora. 4. Instala la fuente de
alimentación. 5. Enchufa los conectores. 6. Cierra la caja. 7.
Enciende tu computadora.
- PARTES
