REDES
- ¿Qué es?
- Como su nombre lo indica es una red de
computadoras o un conjunto de equipos informáticos
y software conectados entre sí por medio de
dispositivos físicos que envían y reciben impulsos
eléctricos, ondas electromagnéticas o cualquier otro
medio para el transporte de datos,
- ¿Para qué
sirven?
- Con la finalidad de compartir información,
recursos y ofrecer servicios.

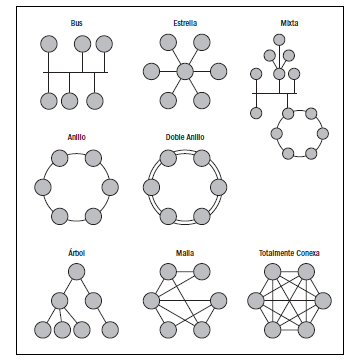

- Topología
- DISTRIBUCIÓN DE LA RED
- Bus
- Se permite que todas las estaciones
de trabajo (computadoras) reciban la
información de manera secuencial.
Existen algunas desventajas que
hacen que esta topología esté
dejandose de utilizar, la principal es
que si el cable resulta dañado, la
información llegará hasta ahí, ya que
la información o datos viajan de
manera secuencial por el cable.
- Se permite que todas las estaciones
de trabajo (computadoras) reciban la
información de manera secuencial.
Existen algunas desventajas que
hacen que esta topología esté
dejandose de utilizar, la principal es
que si el cable resulta dañado, la
información llegará hasta ahí, ya que
la información o datos viajan de
manera secuencial por el cable.
- Anillo
- Cada estación tiene una única
conexión de entrada y otra de salida.
Cada estación tiene un receptor y un
transmisor que hace la función de
traductor, pasando la señal a la siguiente
estación. En este tipo de red la
comunicación se da por el paso de un
token o testigo, que se puede
conceptualizar como un cartero que pasa
recogiendo y entregando paquetes de
información, de esta manera se evitan
eventuales pérdidas de información
debidas a colisiones.
- Cada estación tiene una única
conexión de entrada y otra de salida.
Cada estación tiene un receptor y un
transmisor que hace la función de
traductor, pasando la señal a la siguiente
estación. En este tipo de red la
comunicación se da por el paso de un
token o testigo, que se puede
conceptualizar como un cartero que pasa
recogiendo y entregando paquetes de
información, de esta manera se evitan
eventuales pérdidas de información
debidas a colisiones.
- Doble Anillo
- dos anillos permiten que los
datos se envíen en ambas
direcciones (Token passing). Esta
configuración crea redundancia
(tolerancia a fallos). Evita las
colisiones
- dos anillos permiten que los
datos se envíen en ambas
direcciones (Token passing). Esta
configuración crea redundancia
(tolerancia a fallos). Evita las
colisiones
- Arbol
- es una topología de red en la que
los nodos están colocados en
forma de árbol. Desde una visión
topológica, es parecida a una serie
de redes en estrella
interconectadas salvo en que no
tiene un nodo central. En cambio,
tiene un nodo de enlace troncal,
generalmente ocupado por un hub
o switch, desde el que se ramifican
los demás nodos. Es una variación
de la red en bus, la falla de un
nodo no implica interrupción en
las comunicaciones. Se comparte
el mismo canal de comunicaciones.
- es una topología de red en la que
los nodos están colocados en
forma de árbol. Desde una visión
topológica, es parecida a una serie
de redes en estrella
interconectadas salvo en que no
tiene un nodo central. En cambio,
tiene un nodo de enlace troncal,
generalmente ocupado por un hub
o switch, desde el que se ramifican
los demás nodos. Es una variación
de la red en bus, la falla de un
nodo no implica interrupción en
las comunicaciones. Se comparte
el mismo canal de comunicaciones.
- Estrella
- las estaciones están conectadas
directamente a un punto central y
todas las comunicaciones se hacen
necesariamente a través de ese
punto (conmutador, repetidor o
concentrador). Los dispositivos no
están directamente conectados
entre sí, además de que no se
permite tanto tráfico de
información. Dada su transmisión,
una red en estrella activa tiene un
nodo central “activo” que
normalmente tiene los medios para
prevenir problemas relacionados
con el eco.
- las estaciones están conectadas
directamente a un punto central y
todas las comunicaciones se hacen
necesariamente a través de ese
punto (conmutador, repetidor o
concentrador). Los dispositivos no
están directamente conectados
entre sí, además de que no se
permite tanto tráfico de
información. Dada su transmisión,
una red en estrella activa tiene un
nodo central “activo” que
normalmente tiene los medios para
prevenir problemas relacionados
con el eco.
- Mixta o
Híbrida
- En la topología híbrida o topología mixta las redes pueden
utilizar diversas topologías para conectarse. La topología mixta
es una de las más frecuentes y se deriva de la unión de varios
tipos de topologías de red, de aquí el nombre de “híbridas” o
“mixtas”. Ejemplos de topologías mixtas: en árbol,
estrella-estrella, bus-estrella, etc. Su implementación se debe a
la complejidad de la solución de red, o bien al aumento en el
número de dispositivos, lo que hace necesario establecer una
topología de este tipo. Las topologías mixtas tienen un costo
muy elevado debido a su administración y mantenimiento, ya
que cuentan con segmentos de diferentes tipos, lo que obliga a
invertir en equipo adicional para lograr la conectividad deseada.
- En la topología híbrida o topología mixta las redes pueden
utilizar diversas topologías para conectarse. La topología mixta
es una de las más frecuentes y se deriva de la unión de varios
tipos de topologías de red, de aquí el nombre de “híbridas” o
“mixtas”. Ejemplos de topologías mixtas: en árbol,
estrella-estrella, bus-estrella, etc. Su implementación se debe a
la complejidad de la solución de red, o bien al aumento en el
número de dispositivos, lo que hace necesario establecer una
topología de este tipo. Las topologías mixtas tienen un costo
muy elevado debido a su administración y mantenimiento, ya
que cuentan con segmentos de diferentes tipos, lo que obliga a
invertir en equipo adicional para lograr la conectividad deseada.
- Malla
- es una topología de red en la que
cada nodo está conectado a todos
los nodos. De esta manera es
posible llevar los mensajes de un
nodo a otro por distintos caminos.
Si la red de malla está
completamente conectada, no
puede existir absolutamente
ninguna interrupción en las
comunicaciones. Cada servidor
tiene sus propias conexiones con
todos los demás servidores.
- es una topología de red en la que
cada nodo está conectado a todos
los nodos. De esta manera es
posible llevar los mensajes de un
nodo a otro por distintos caminos.
Si la red de malla está
completamente conectada, no
puede existir absolutamente
ninguna interrupción en las
comunicaciones. Cada servidor
tiene sus propias conexiones con
todos los demás servidores.
- Bus
- DISTRIBUCIÓN DE LA RED
- Topología
- Con la finalidad de compartir información,
recursos y ofrecer servicios.
- ¿Para qué
sirven?
- Como su nombre lo indica es una red de
computadoras o un conjunto de equipos informáticos
y software conectados entre sí por medio de
dispositivos físicos que envían y reciben impulsos
eléctricos, ondas electromagnéticas o cualquier otro
medio para el transporte de datos,
