100201_4
- Medios de transmisión alambricos
- Los medios de tranmision se pueden clasificar como alambricos o tambien llamados guiados e
inalambricos tambien llamados no guiados.
- estos pueden ser:
- fibra optica
- La fibra óptica es un medio de transmisión, empleado habitualmente en redes de datos y
telecomunicaciones, consiste en un hilo muy fino de material transparente, vidrio o materiales
plásticos, por el que se envían pulsos de luz que representan los datos a transmitir. El haz de luz
queda completamente confinado y se propaga por el interior de la fibra con un ángulo de reflexión
por encima del ángulo límite de reflexión total, en función de la ley de Snell. La fuente de luz puede
provenir de un láser o un diodo led.
- para que se utiliza
- Las fibras se utilizan ampliamente en telecomunicaciones, ya que permiten enviar gran cantidad de
datos a una gran distancia, con velocidades similares a las de la radio y superiores a las de un cable
convencional. Son el medio de transmisión por cable más avanzado, al ser inmune a las
interferencias electromagnéticas, y también se utilizan para redes locales donde se necesite
aprovechar las ventajas de la fibra óptica sobre otros medios de transmisión.
- 4 principales procesos para la preforma
- • M.C.V.D (Modified Chemical Vapor Deposition)
- • V.A.D (Vapor Axial Deposition)
- • P.C.V.D (Plasma Chemical Vapor Deposition)
- • O.V.D (Outside Vapor Deposition)

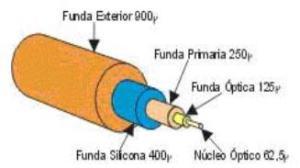

- características
- La fibra óptica es una guía de ondas dieléctrica que opera a frecuencias ópticas. Cada filamento
consta de un núcleo central de plástico o cristal (óxido de silicio y germanio) con un alto índice de
refracción, rodeado de una capa de un material similar con un índice de refracción ligeramente
menor (plástico). Cuando la luz llega a una superficie que limita con un índice de refracción menor,
se refleja en gran parte, cuanto mayor sea la diferencia de índices y mayor el ángulo de incidencia, se
habla entonces de reflexión interna total.
- Funcionamiento
- Su funcionamiento se basa en transmitir por el núcleo de la fibra un haz de luz, tal que este no
atraviese el revestimiento, sino que se refleje y se siga propagando. Esto se consigue si el índice de
refracción del núcleo es mayor al índice de refracción del revestimiento, y también si el ángulo de
incidencia es superior al ángulo límite.
- Su funcionamiento se basa en transmitir por el núcleo de la fibra un haz de luz, tal que este no
atraviese el revestimiento, sino que se refleje y se siga propagando. Esto se consigue si el índice de
refracción del núcleo es mayor al índice de refracción del revestimiento, y también si el ángulo de
incidencia es superior al ángulo límite.
- Funcionamiento
- La fibra óptica es una guía de ondas dieléctrica que opera a frecuencias ópticas. Cada filamento
consta de un núcleo central de plástico o cristal (óxido de silicio y germanio) con un alto índice de
refracción, rodeado de una capa de un material similar con un índice de refracción ligeramente
menor (plástico). Cuando la luz llega a una superficie que limita con un índice de refracción menor,
se refleja en gran parte, cuanto mayor sea la diferencia de índices y mayor el ángulo de incidencia, se
habla entonces de reflexión interna total.
- • M.C.V.D (Modified Chemical Vapor Deposition)
- 4 principales procesos para la preforma
- Las fibras se utilizan ampliamente en telecomunicaciones, ya que permiten enviar gran cantidad de
datos a una gran distancia, con velocidades similares a las de la radio y superiores a las de un cable
convencional. Son el medio de transmisión por cable más avanzado, al ser inmune a las
interferencias electromagnéticas, y también se utilizan para redes locales donde se necesite
aprovechar las ventajas de la fibra óptica sobre otros medios de transmisión.
- para que se utiliza
- La fibra óptica es un medio de transmisión, empleado habitualmente en redes de datos y
telecomunicaciones, consiste en un hilo muy fino de material transparente, vidrio o materiales
plásticos, por el que se envían pulsos de luz que representan los datos a transmitir. El haz de luz
queda completamente confinado y se propaga por el interior de la fibra con un ángulo de reflexión
por encima del ángulo límite de reflexión total, en función de la ley de Snell. La fuente de luz puede
provenir de un láser o un diodo led.
- Cable coaxial
- El cable coaxial, coaxcable o coax,1 creado en la década de 1930, es un cable utilizado para
transportar señales eléctricasde alta frecuencia que posee dos conductores concéntricos, uno
central, llamado núcleo, encargado de llevar la información, y uno exterior, de aspecto tubular,
llamado malla, blindaje o trenza, que sirve como referencia de tierra y retorno de lascorrientes. Entre
ambos se encuentra una capa aislante llamada dieléctrico, de cuyas características dependerá
principalmente la calidad del cable. Todo el conjunto suele estar protegido por una cubierta aislante
(también denominada chaqueta exterior).
- como construirlo
- La construcción de cables coaxiales varía mucho. La elección del diseño
afecta al tamaño, flexibilidad y las propiedades eléctricas del cable.
- caracteristicas
- La característica principal de la familia RG-58 es el núcleo central de cobre, de la cual se consideran
los siguientes tipos: • RG-58/U: núcleo de cobre sólido. • RG-58 A/U: núcleo de hilos trenzados.
• RG-59: transmisión en banda ancha (CATV). • RG-6: mayor diámetro que el RG-59 y considerado para
frecuencias más altas que este, pero también utilizado para transmisiones de banda ancha. • RG-62:
redes ARCnet.
- estandares
- La mayoría de los cables coaxiales tienen una impedancia característica de 50, 52, 75 o 93 ohmios,
siendo la de 75 la más usual. La industria de RF usa nombres de tipo estándar para cables coaxiales.
En las conexiones de televisión (por cable, satélite o antena), los cables RG-6 son los más
comúnmente usados para el empleo en el hogar, y la mayoría de conexiones fuera de Europa es por
conectores F.
- tipos
- Policloruro de vinilo (PVC): El policloruro de vinilo es un tipo de plástico utilizado para construir el aislante y la
cubierta protectora del cable en la mayoría de los tipos de cable coaxial. El cable coaxial de PVC es flexible y se puede
instalar fácilmente en cualquier lugar. Sin embargo, cuando se quema, desprende gases tóxicos. Es más dado a daño por
corrosión en exteriores, para ello se emplean las cubiertas de polietileno.
- Plenum: El plenum contiene materiales especiales en su aislamiento y en una clavija del cable. Estos materiales son
resistentes al fuego y producen una mínima cantidad de humos tóxicos. Sin embargo, el cableado plenum es más caro y
menos flexible que el PVC.
- Policloruro de vinilo (PVC): El policloruro de vinilo es un tipo de plástico utilizado para construir el aislante y la
cubierta protectora del cable en la mayoría de los tipos de cable coaxial. El cable coaxial de PVC es flexible y se puede
instalar fácilmente en cualquier lugar. Sin embargo, cuando se quema, desprende gases tóxicos. Es más dado a daño por
corrosión en exteriores, para ello se emplean las cubiertas de polietileno.
- tipos
- La mayoría de los cables coaxiales tienen una impedancia característica de 50, 52, 75 o 93 ohmios,
siendo la de 75 la más usual. La industria de RF usa nombres de tipo estándar para cables coaxiales.
En las conexiones de televisión (por cable, satélite o antena), los cables RG-6 son los más
comúnmente usados para el empleo en el hogar, y la mayoría de conexiones fuera de Europa es por
conectores F.
- estandares
- La característica principal de la familia RG-58 es el núcleo central de cobre, de la cual se consideran
los siguientes tipos: • RG-58/U: núcleo de cobre sólido. • RG-58 A/U: núcleo de hilos trenzados.
• RG-59: transmisión en banda ancha (CATV). • RG-6: mayor diámetro que el RG-59 y considerado para
frecuencias más altas que este, pero también utilizado para transmisiones de banda ancha. • RG-62:
redes ARCnet.
- caracteristicas
- La construcción de cables coaxiales varía mucho. La elección del diseño
afecta al tamaño, flexibilidad y las propiedades eléctricas del cable.
- como construirlo
- El cable coaxial, coaxcable o coax,1 creado en la década de 1930, es un cable utilizado para
transportar señales eléctricasde alta frecuencia que posee dos conductores concéntricos, uno
central, llamado núcleo, encargado de llevar la información, y uno exterior, de aspecto tubular,
llamado malla, blindaje o trenza, que sirve como referencia de tierra y retorno de lascorrientes. Entre
ambos se encuentra una capa aislante llamada dieléctrico, de cuyas características dependerá
principalmente la calidad del cable. Todo el conjunto suele estar protegido por una cubierta aislante
(también denominada chaqueta exterior).
- Cable par trenzado
- el cable de par trenzado es un tipo de conexión que tiene dos
conductores eléctricos aislados y entrelazados para anular las
interferencias de fuentes externas y diafonía de los cables adyacentes.
Fue inventado por Alexander Graham Bell en 1881.1
- tipos
- • Unshielded twisted pair (UTP) o par trenzado sin blindaje:
- • Shielded twisted pair (STP) o par trenzado blindado:
- • Foiled twisted pair (FTP) o par trenzado con blindaje global:
- • Screened fully shielded twisted pair (SFTP) o
par trenzado totalmente blindado:
- características
- Está limitado en distancia, ancho de banda y tasa de datos. También destacar que la
atenuación es una función fuertemente dependiente de la frecuencia. La interferencia y el
ruido externo también son factores importantes, por eso se utilizan coberturas externas y
el trenzado. Para señales analógicas se requieren amplificadores cada 5 o 6 kilómetros,
para señales digitales cada 2 ó 3. En transmisiones de señales analógicas punto a punto, el
ancho de banda puede llegar hasta 250 kHz. En transmisión de señales digitales a larga
distancia, el data rate no es demasiado grande, no es muy efectivo para estas aplicaciones
o dispositivos.
- ventajas
- Está limitado en distancia, ancho de banda y tasa de datos. También destacar que la atenuación es
una función fuertemente dependiente de la frecuencia. La interferencia y el ruido externo también
son factores importantes, por eso se utilizan coberturas externas y el trenzado. Para señales
analógicas se requieren amplificadores cada 5 o 6 kilómetros, para señales digitales cada 2 ó 3. En
transmisiones de señales analógicas punto a punto, el ancho de banda puede llegar hasta 250 kHz.
En transmisión de señales digitales a larga distancia, el data rate no es demasiado grande, no es muy
efectivo para estas aplicaciones o dispositivos.
- desventajas
- • Altas tasas de error a altas velocidades. • Ancho de banda limitado. • Baja
inmunidad al ruido. • Baja inmunidad al efecto crosstalk (diafonía) • Alto costo
de los equipos. • Distancia limitada (100 metros por segmento).
- • Altas tasas de error a altas velocidades. • Ancho de banda limitado. • Baja
inmunidad al ruido. • Baja inmunidad al efecto crosstalk (diafonía) • Alto costo
de los equipos. • Distancia limitada (100 metros por segmento).
- desventajas
- Está limitado en distancia, ancho de banda y tasa de datos. También destacar que la atenuación es
una función fuertemente dependiente de la frecuencia. La interferencia y el ruido externo también
son factores importantes, por eso se utilizan coberturas externas y el trenzado. Para señales
analógicas se requieren amplificadores cada 5 o 6 kilómetros, para señales digitales cada 2 ó 3. En
transmisiones de señales analógicas punto a punto, el ancho de banda puede llegar hasta 250 kHz.
En transmisión de señales digitales a larga distancia, el data rate no es demasiado grande, no es muy
efectivo para estas aplicaciones o dispositivos.
- ventajas
- Está limitado en distancia, ancho de banda y tasa de datos. También destacar que la
atenuación es una función fuertemente dependiente de la frecuencia. La interferencia y el
ruido externo también son factores importantes, por eso se utilizan coberturas externas y
el trenzado. Para señales analógicas se requieren amplificadores cada 5 o 6 kilómetros,
para señales digitales cada 2 ó 3. En transmisiones de señales analógicas punto a punto, el
ancho de banda puede llegar hasta 250 kHz. En transmisión de señales digitales a larga
distancia, el data rate no es demasiado grande, no es muy efectivo para estas aplicaciones
o dispositivos.
- • Unshielded twisted pair (UTP) o par trenzado sin blindaje:
- tipos
- el cable de par trenzado es un tipo de conexión que tiene dos
conductores eléctricos aislados y entrelazados para anular las
interferencias de fuentes externas y diafonía de los cables adyacentes.
Fue inventado por Alexander Graham Bell en 1881.1
- fibra optica
- estos pueden ser:
- Los medios de tranmision se pueden clasificar como alambricos o tambien llamados guiados e
inalambricos tambien llamados no guiados.
- Referencia Bibliográfica
- https://sistemasumma.com/2010/10/22/medios-de-transmision-alambricos/
- https://es.wikipedia.org/wiki/Medio_de_transmisi%C3%B3n
- https://sistemasumma.com/2010/10/22/medios-de-transmision-alambricos/
