DIBUJO DE CONJUNTO

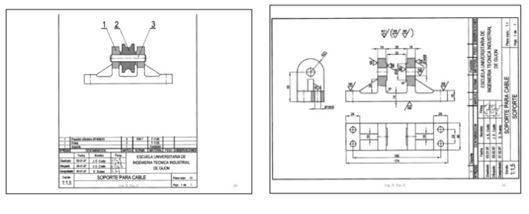

  1. DESPIECE DE UN OBJETO
    1. representacion de las piezas no normalizadas que constituyen un mecanismo
      1. Menor numero de vistas, cortes y detalles necesarios
        1. Detallan Datos técnicos
          1. Dimensiones - Signos superficiales - Tratamientos específicos - Tolerancias, materiales, identificación
            1. Con el fin de
              1. Fabricacion, montaje y funcionamiento correcto del mecanismo
          2. Normativa para su realización
            1. • Desmontar imaginariamente el conjunto en sus piezas componentes, distinguiendo las piezas normalizadas y las suministradas por otros fabricantes, para las cuales no es preciso realizar dibujos de despiece
              1. • Se deben aplicar las normas de dibujo referidas a dibujos de piezas independientes utilizando el sistema de vistas según el sistema europeo o americano
                1. • Cada pieza será representada con la vistas, cortes, secciones y detalles necesarios y suficientes para definir con claridad la forma de todos sus detalles constructivos
                  1. • Se deben dibujar cada pieza en la escala más conveniente, en lo posible se utilizaran escalas normalizadas y deben ir acotadas hasta que estén completamente definidas

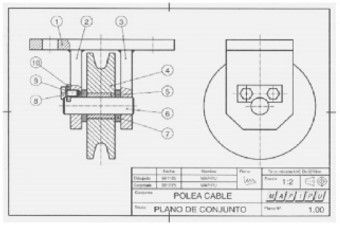

                2. DIBUJO DE CONJUNTO
                  1. Representación gráfica de un grupo de piezas que constituyen un mecanismo, una máquina o una instalación
                    1. Para
                      1. Asegurar un correcto funcionamiento del órgano diseñado
                    2. Cuando su complejidad es grande, se recurre a subdividir el total en varios dibujos parciales
                      1. Tener en cuenta todas las cuestiones relativas de la normalización: formato de dibujo, grosores de línea, escalas, disposición de vistas, cortes y secciones
                        1. Utilidad
                          1. • Facilita las labores de mantenimiento, ya que permite identificar puntos de engrase, puntos de control de temperatura, necesidad de repuestos, etc. • Proporciona una imagen queda idea del funcionamiento de la máquina o mecanismo representado - controles de posición y cuanto pueda contribuir a garantizar una correcta disposición de las piezas
                          2. Normativa para su realización
                            1. • Las superficies de contacto entre dos piezas ajustadas se representan mediante una sola línea del mismo espesor que el utilizado para cualquier línea visible, no debiendo utilizar líneas diferentes, ni separaciones entre ambas piezas.
                              1. • Cuando el conjunto se representa en corte, las diferentes secciones de una misma pieza deben presentar igual tipo de rayado; sin embargo, las piezas ajustadas representadas en corte tendrán las líneas de rayado de la sección orientadas en sentido contrario.
                                1. • Las secciones de piezas muy pequeñas se ennegrecen. Si hubiera varias de estas piezas adyacentes, se representan separadas por un espacio en blanco de grosor no inferior a 0,7 m.m
                                  1. • Los componentes macizos como árboles, ejes, tornillos, pasadores, chavetas, etc., no se seccionan longitudinalmente, y en consecuencia, no se rayan; a su vez, tampoco se representan en corte los elementos rodantes de cojinetes.
                                    1. • En la representación de uniones roscadas se tendrá en cuenta que las roscas exteriores (tornillos) ocultan la representación de las roscas interiores (tuercas).
                                      1. • Cuando un elemento de un conjunto es móvil, se pueden representar las posiciones extremas con línea de trazo fino y doble punto

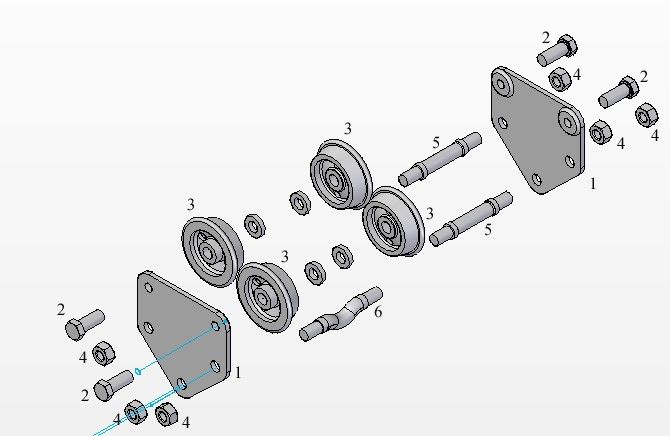

                                    2. DIBUJO DE CONJUNTO EN EXPLOSIÓN
                                      1. Sugiere que las piezas se deben representar tal como quedarían instantes después de que una hipotética explosión hubiera desecho el montaje
                                        1. El dibujo de conjunto en explosión tiene como finalidad indicar en forma ordenada y precisa la secuencia de ubicación de las piezas que conforman un conjunto
                                          1. Permite
                                            1. Cualquier operario realizar un desarme y posteriormente, realizada la reparación, armar el conjunto siguiendo las informaciones del plano
                                          2. Como se representan
                                            1. • En los dibujos de montaje no suelen incluirse dimensiones de los elementos de la máquina o dispositivo, pero si se incluyen listas de partes con algunas características que se referencian con la numeración agregada al plano en cada componente
                                              1. • Los dibujos en explosión se suelen hacer en representación axonométrica
                                                1. • En los dibujos explotados se debe tener especial cuidado en mantener la posición relativa entre todas las piezas. Y al igual que en la representación de piezas aisladas, se mantiene como criterio destacado para seleccionar la orientación de cada pieza el que la posición de representación sea la de trabajo.
                                                  1. • Incluso se refuerza la relación entre las piezas prolongando las líneas de ejes comunes (como las de los tornillos y los agujeros en los que se roscan)
