Mecanismos de transmisión del movimiento
  1. Transmisión lineal

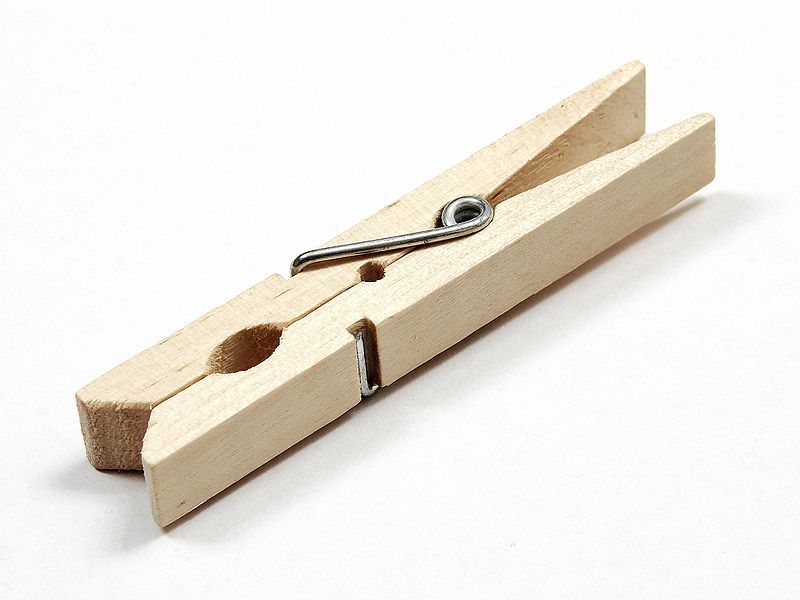

    1. Palanca

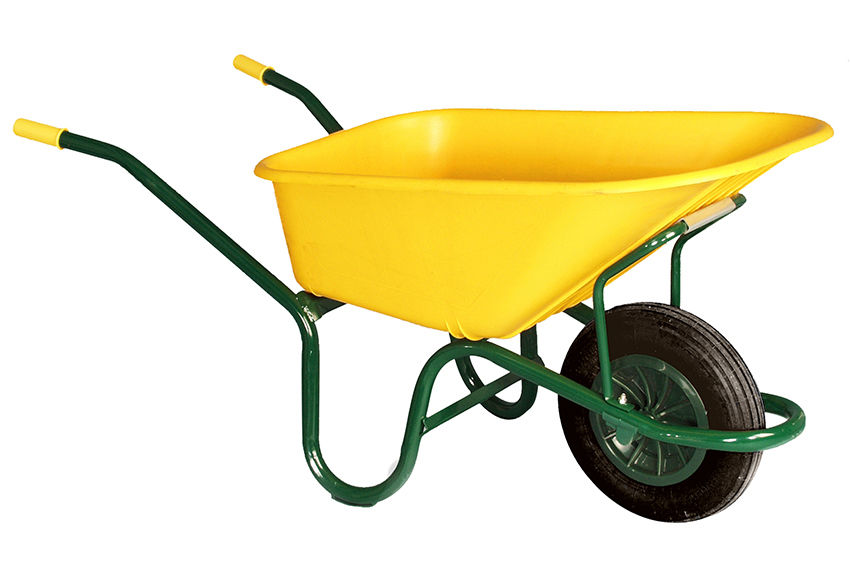

      1. 1r Grado
        2. 2o Grado
          2. 3r Grado
            2. F · Bf = R · Br
            3. Polea

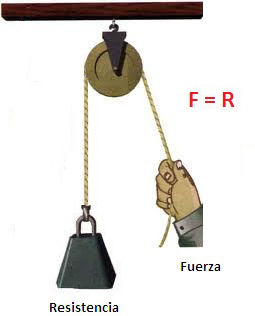

              1. Fijas
                  1. Ff = Rm

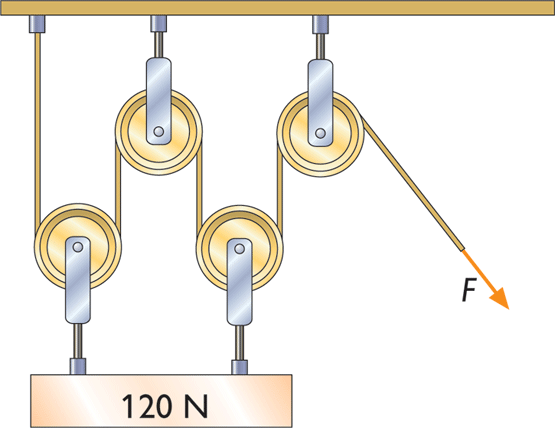

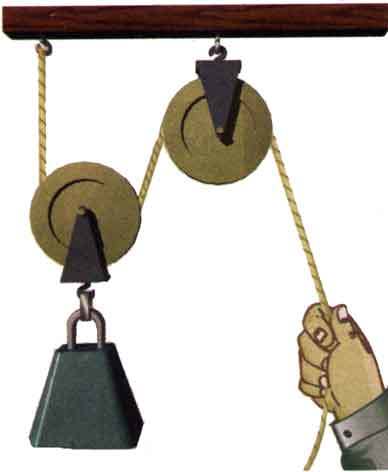

                    2. Móviles
                        1. F = Rm/2^n
                      2. ELEMENTOS DE MÁQUINAS Y SISTEMAS
                        1. Mecanismos de transformación del movimiento
                          1. Mecanismos que transforman mov. de rotación en mov. rectilíneos

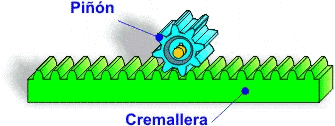

                            1. Pinñón cremallera

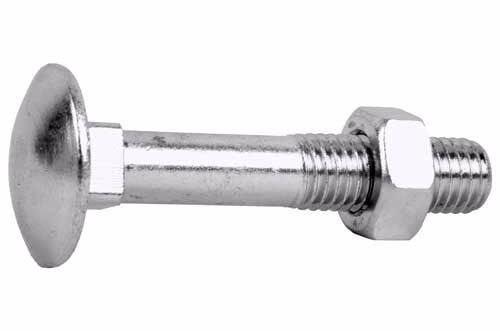

                              2. Tornillo y tuerca
                              3. Mecanismos que transforman mov. de rotación en mov. alternativos

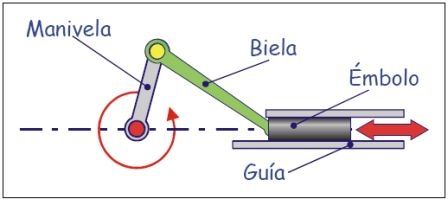

                                1. Biela-manivela

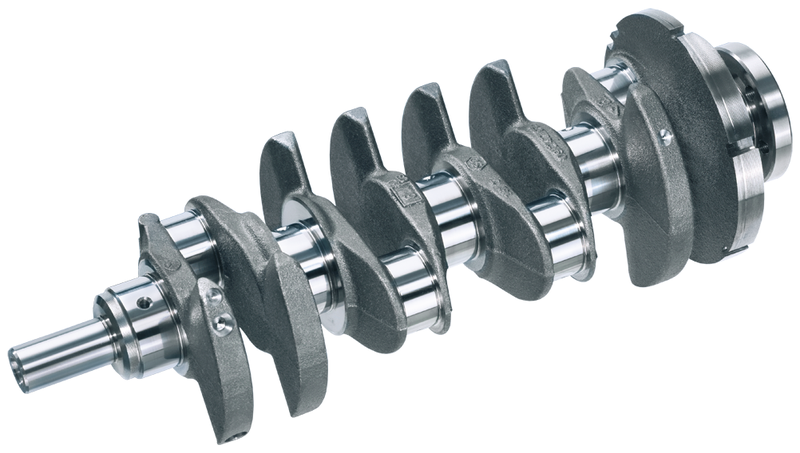

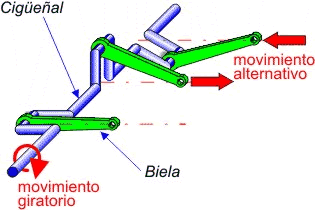

                                  2. Cigüeñal y biela
                                    2. Émbolo

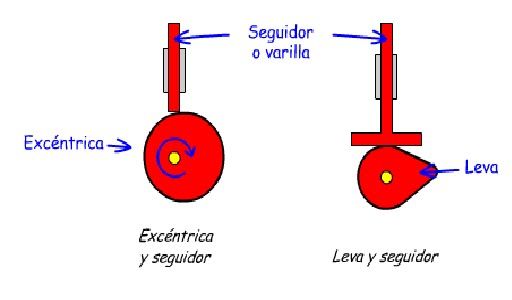

                                      2. Leva y excéntrica
                                    3. Otros elementos de máquinas

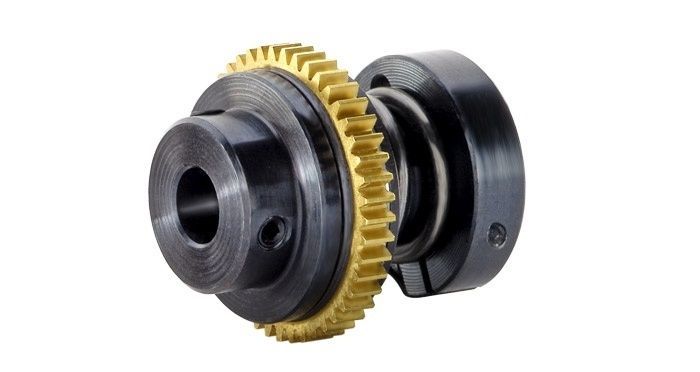

                                      1. Embragues
                                        2. Frenos
                                            1. E = Fr·d
                                              1. Fr = coef.roz.·N
                                                1. d = nºvueltas·2·PI·r
                                                2. Elementos de fricción

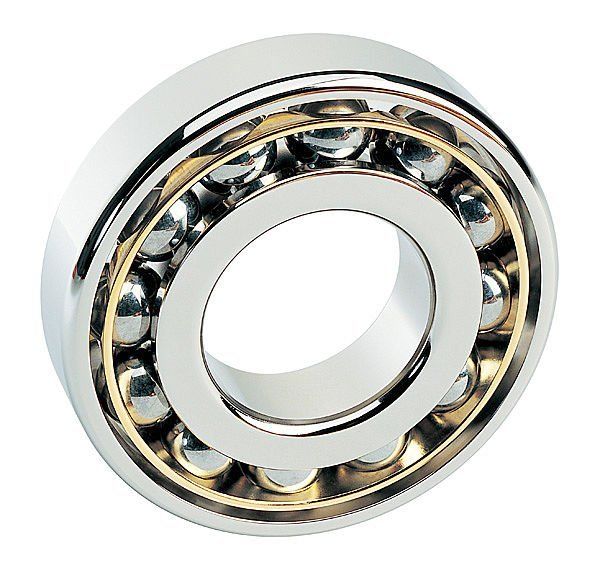

                                                  1. Cojinetes y rodamientos
                                                  2. Elementos elásticos
                                                    1. Muelles o resortes

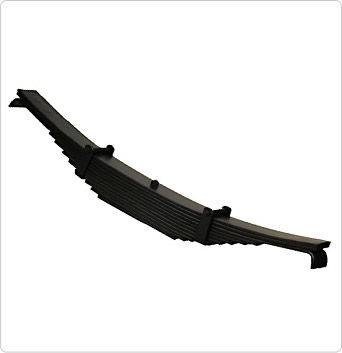

                                                      2. Ballestas
                                                      3. Volante de inercia
                                                          1. Erot. = (1/2)·I·(w^2)
                                                          2. Lubricación
                                                            1. Equilibrio
                                                            2. Mecanismos
                                                              1. Simples
                                                                1. Compuestos
                                                                2. Sistema
                                                                  1. Conjunto de mecanismos
                                                                    1. Motriz Transmisor Receptor
                                                                    2. Transmiten y transforman
                                                                    3. Transmisión circular
                                                                      1. Directos
                                                                        1. Árboles y ejes

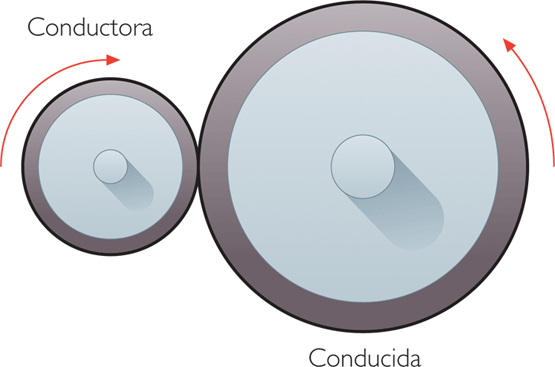

                                                                          2. Ruedas de fricción
                                                                            1. Exteriores
                                                                              2. Interiores

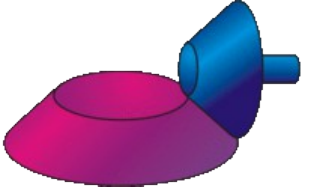

                                                                                2. Troncocónicas

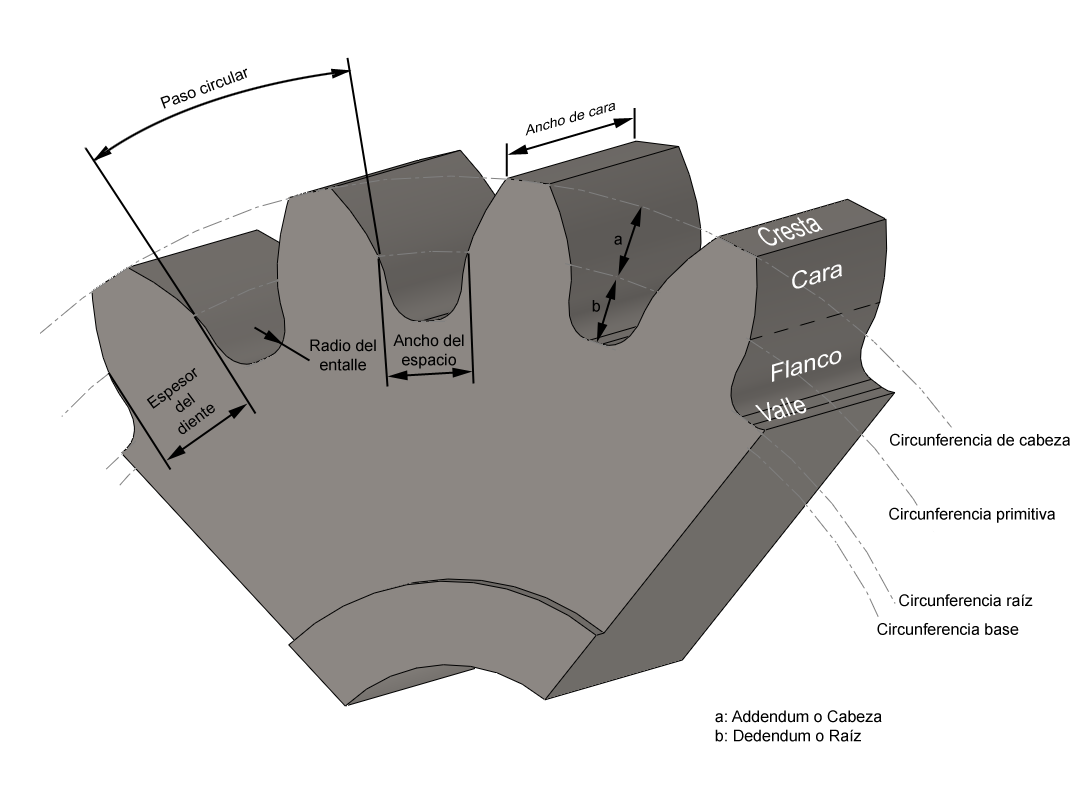

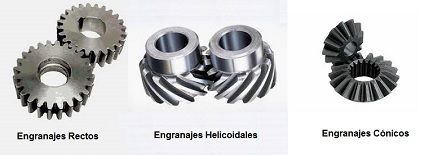

                                                                                3. Engranajes
                                                                                      1. m = dp/z
                                                                                        1. p = Lp/z = (PI·dp)/z = PI·m
                                                                                          1. Cajas de cambios
                                                                                          2. Tornillo sinfín

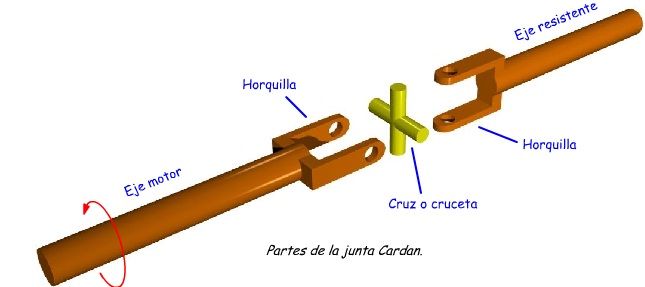

                                                                                            2. Junta Cardan
                                                                                            3. Indirectos
                                                                                              1. Poleas con correa
                                                                                                  1. i = n2/n1 = D1/D2 = M1/M2 = = V2/V1 = Z1/Z2

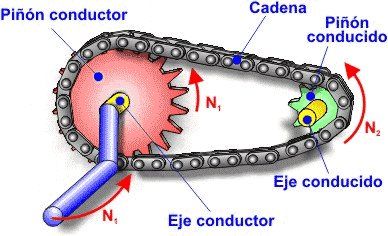

                                                                                                  2. Cadenas
