Dibujo Proyectivo

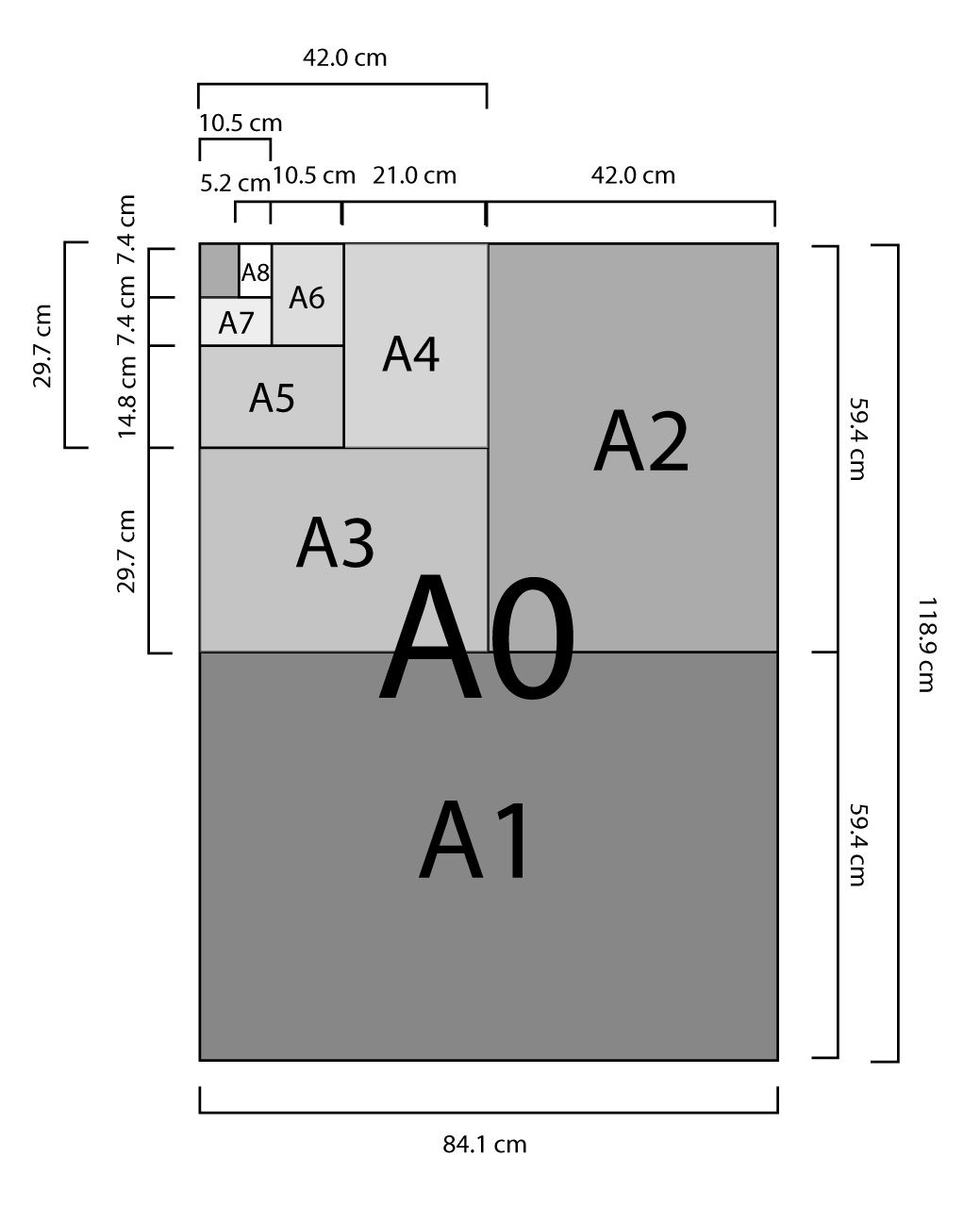

- Formatos Normalizados
Se llama formato a la
hoja de papel en que se
realiza un dibujo, cuya
forma y dimensiones en
mm, están
normalizados.
- Norma UNE 1026-2 83
Parte 2, equivalente a
la ISO 5457
- Norma UNE 1026-2 83
Parte 2, equivalente a
la ISO 5457

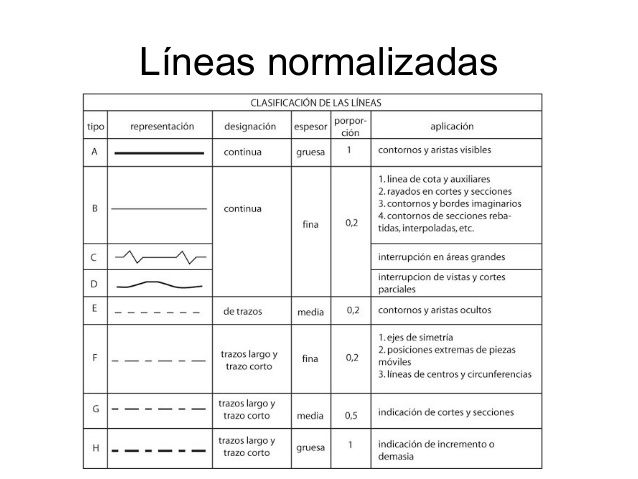

- Lineas Normalizadas
En los dibujos
técnicos se utilizan
diferentes tipos de
líneas, sus tipos y
espesores, han sido
normalizados en las
diferentes normas
- Norma UNE
1-032-82, equivale
a la ISO 128-82
- Norma UNE
1-032-82, equivale
a la ISO 128-82

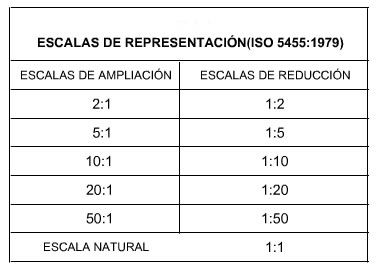

- Escalas normalizadas
Definimos Escala, como la
relación entre la medida
lineal representada en el
dibujo de un determinado
objeto y la medida lineal de
este mismo objeto en la
realidad, medidos en las
mismas unidades.
- Norma NTC 1580
ISO 5455-1979
- Norma NTC 1580
ISO 5455-1979

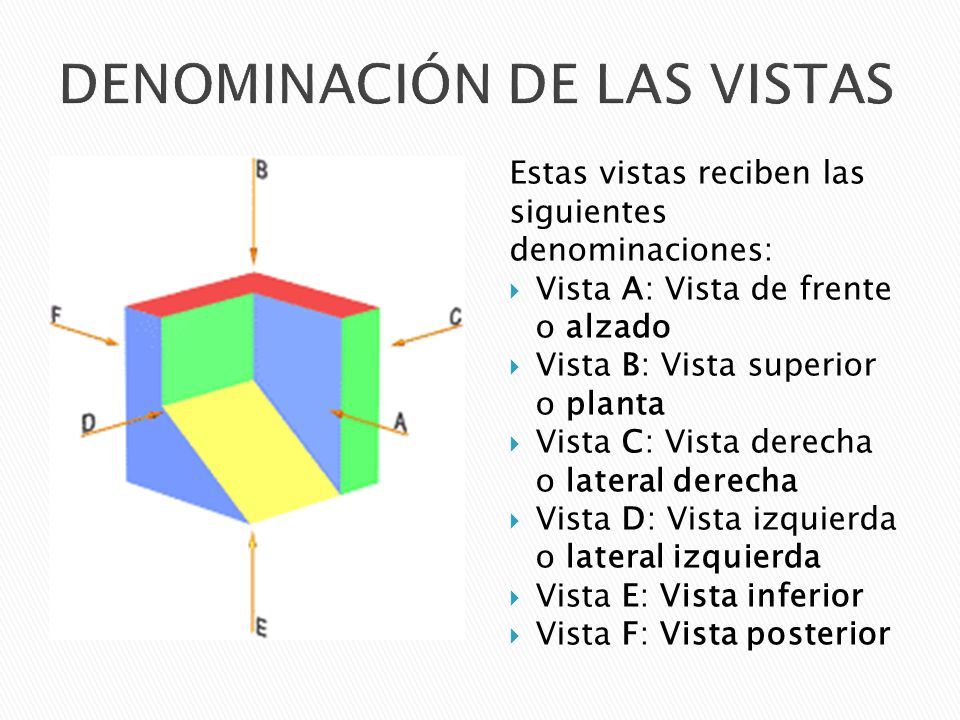

- Vistas Se denominan vistas principales
de un objeto, a las proyecciones
ortogonales del mismo sobre 6 planos
en forma de cubo. También se podría
definir las vistas como, las
proyecciones ortogonales de un
objeto, según las distintas direcciones
desde donde se mire.
- norma UNE 1-032-82, “Dibujos
técnicos: principios generales de
representación”, equivalente a la
norma ISO 128-82.
- norma UNE 1-032-82, “Dibujos
técnicos: principios generales de
representación”, equivalente a la
norma ISO 128-82.
- Cortes, secciones
y roturas

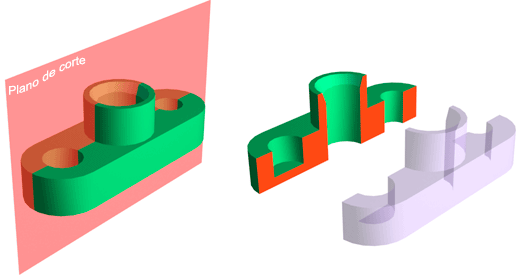

- Un corte, representación de una
pieza, eliminamos parte de la
misma, con objeto de clarificar y
hacer más sencilla su
representación y acotación.

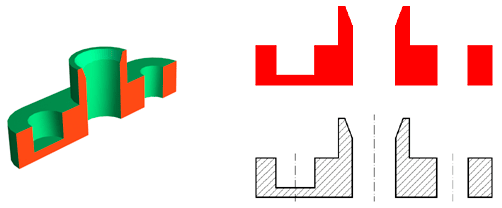

- Se denomina sección a la intersección
del plano de corte con la pieza. Siempre
que sea posible, se preferirá
representar la sección, ya que resulta
más clara y sencilla su representación.

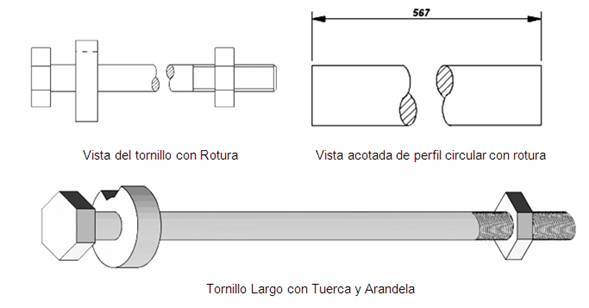

- Las roturas ahorran espacio de
representación, al suprimir partes
constantes y regulares de las piezas, y
limitar la representación, a las partes
suficientes para su definición y
acotación.
- Norma UNE 1-032-82, “Dibujos
técnicos: principios generales de
representación”, equivalente a
la norma ISO 128-82.
- Un corte, representación de una
pieza, eliminamos parte de la
misma, con objeto de clarificar y
hacer más sencilla su
representación y acotación.
- Contenidos
Libro Jensen
- Fundamentos CAD
- Sistemas de
Representacion
- Principios Generales
de la Representacion
- Fundamentos CAD
