Dibujo Tecnico Unidad 2

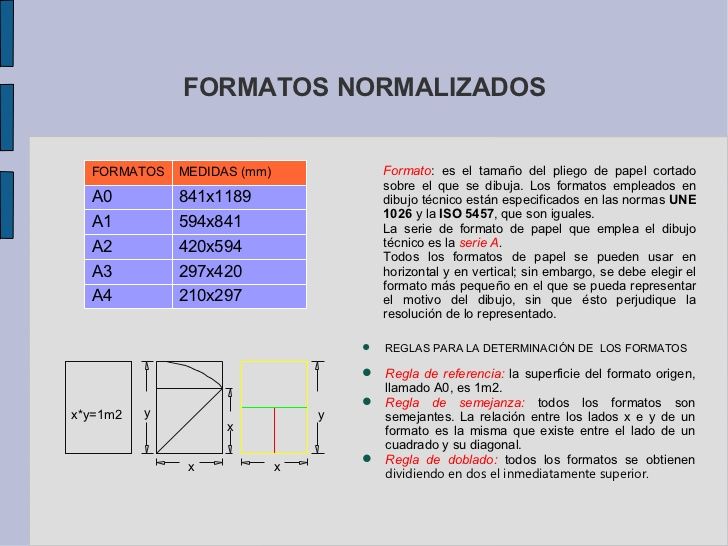

  1. Formatos Normalizados

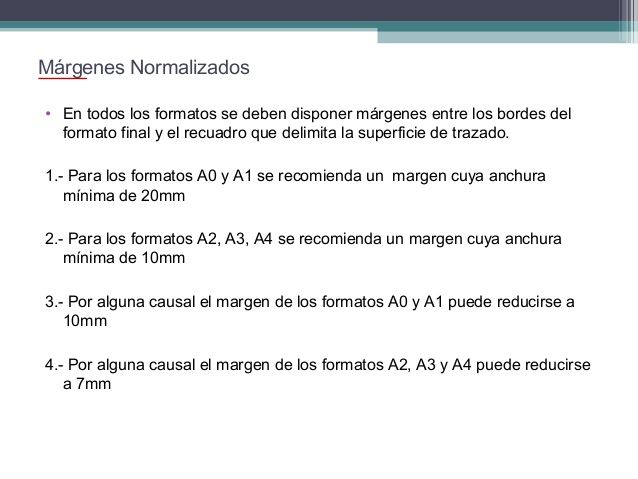

    1. Margenes Normalizados

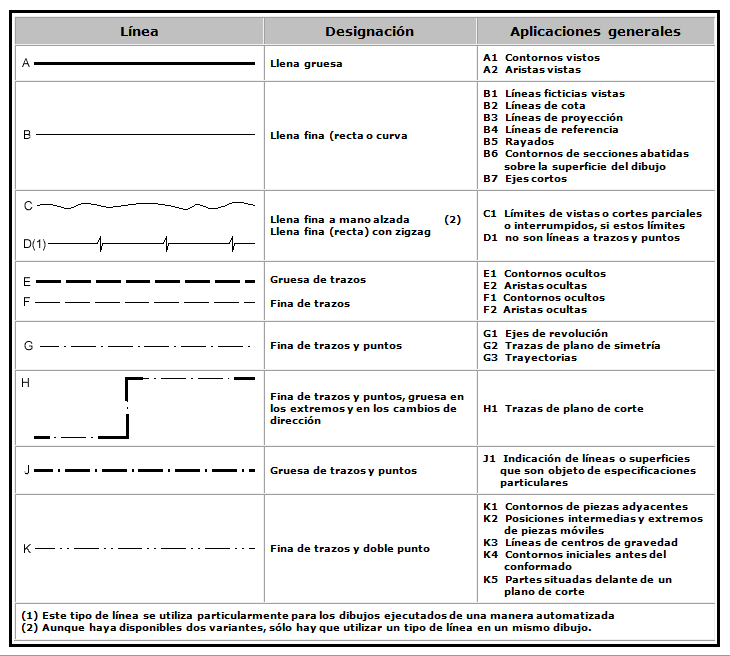

    2. LINEAS NORMALIZADAS
      1. Se utilizan diferentes tipos

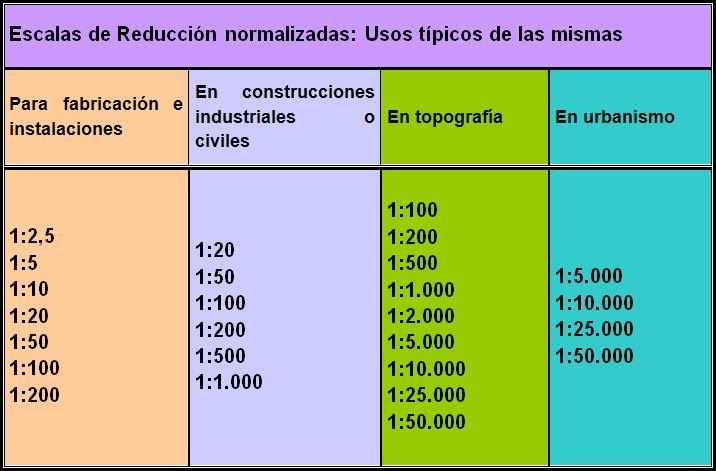

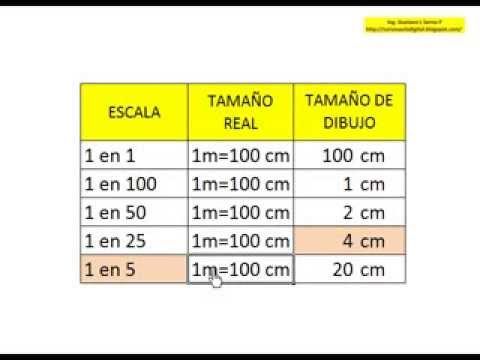

      2. Escalas Normalizadas
        1. Es la relación entre la dimensión dibujada respecto as u dimensión real.
          1. Mas comunes

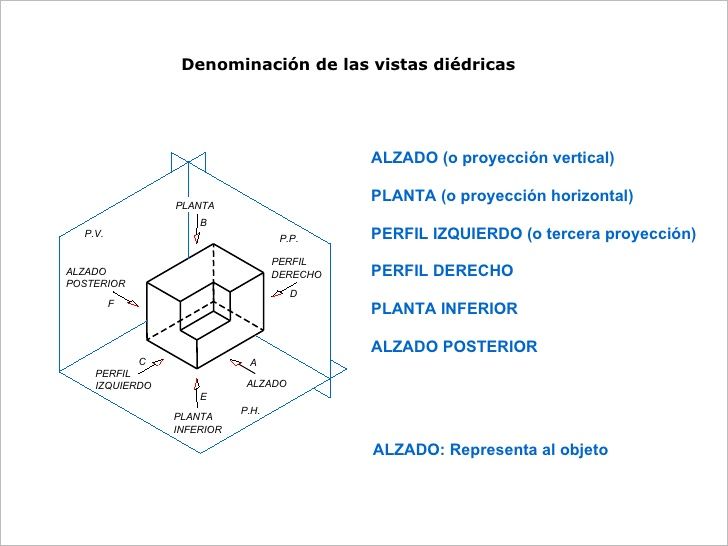

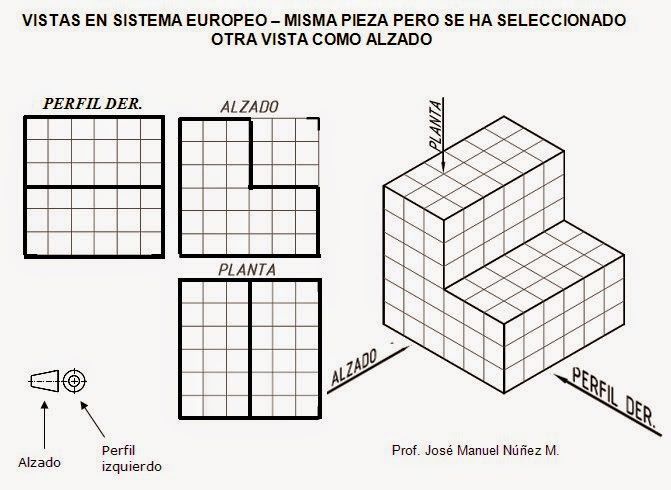

        2. Vistas
          1. Proyecciones ortogonales de un objeto según la dirección donde se mire

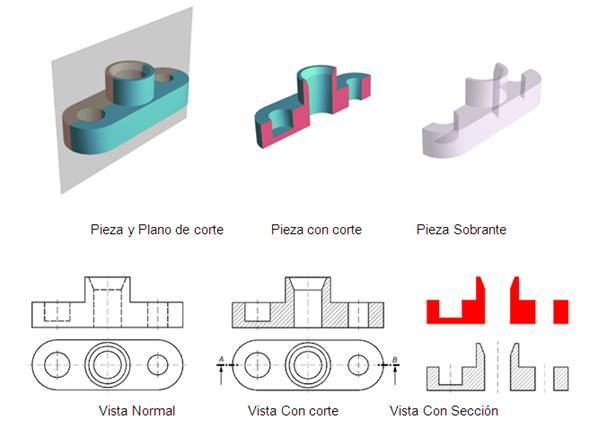

          2. Corte
            1. Cuando en la representacion de una pieza se elimina parte de la misma y hacer mas sencilla su representacion
            2. Seccion
              1. Intersección del plano de corte con la pieza

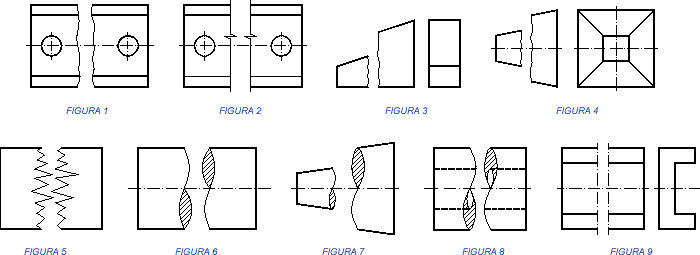

              2. Roturas
                1. Ahorran espacio
                2. William Xavier Cañon Bello Codigo 80162311
