Dibujo Proyectivo.

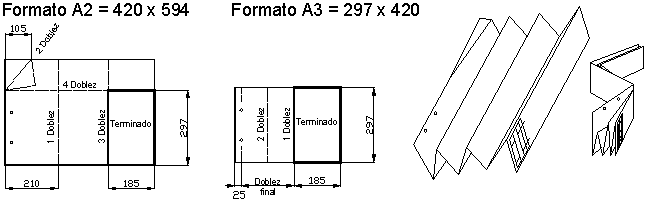

- Formatos Normalizado
- Concepto
- Es la hoja de papel en
que se realiza el dibujo
- Dimensiones
- Responden a las reglas
de doblado, semejanza y
referencia
- Responden a las reglas
de doblado, semejanza y
referencia
- Es la hoja de papel en
que se realiza el dibujo
- Concepto

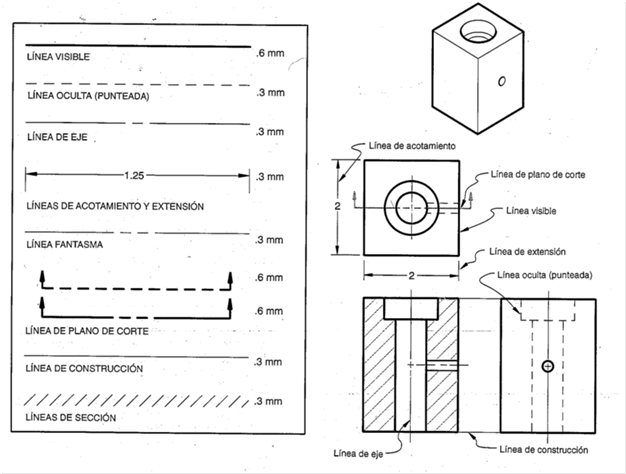

- Lineas Normalizadas
- Estan definidas en la norma
Une 1-032-82 y en la ISO 128-82
- Algunos tipos
- Algunos tipos
- Estan definidas en la norma
Une 1-032-82 y en la ISO 128-82

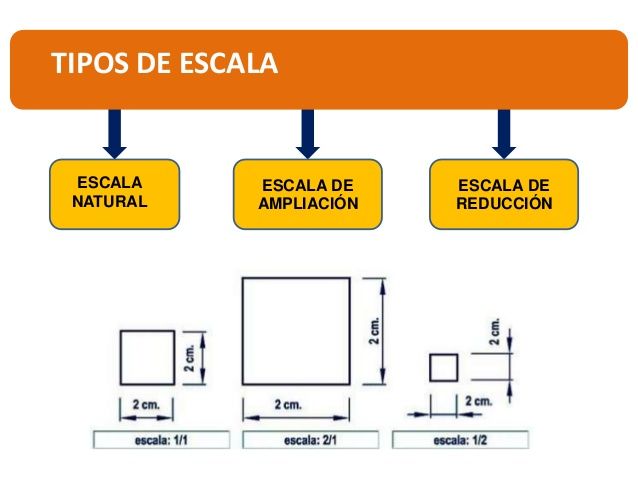

- Escalas Normalizadas
- Se utilizan para representar un
dibujo que puede ser mas
pequeño de su tamaño real
- Algunas son:
- Algunas son:
- Se utilizan para representar un
dibujo que puede ser mas
pequeño de su tamaño real

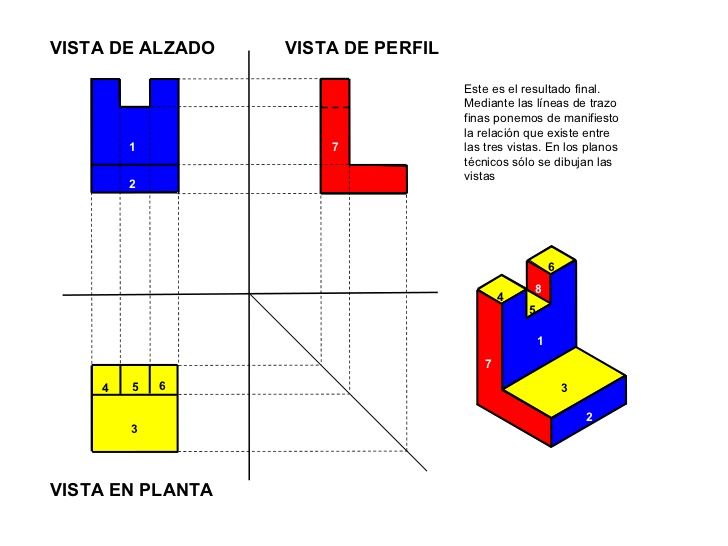

- Vistas
- Aspecto de un objeto visto
desde un lugar determinado
- Puede ser vista de diferentes
lados. arriba, abajo defrente etc
- Las vistas obtenidas pueden ser:
- Puede ser vista de diferentes
lados. arriba, abajo defrente etc
- Aspecto de un objeto visto
desde un lugar determinado

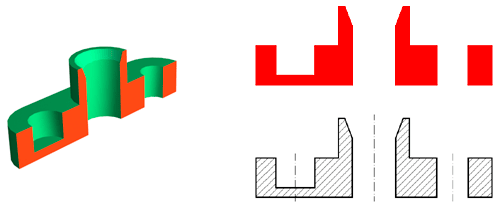

- Corte
- Vista originada cuando
se divide un objeto
- sección
- Superficie producida
al dividir una pieza
- Roturas
- Se emplea para
representar piezas de
gran longitud
- Se emplea para
representar piezas de
gran longitud
- Superficie producida
al dividir una pieza
- Vista originada cuando
se divide un objeto
- Selsy Velasquez V Cod
50.711.410 Grupo 201420_7
