UNIDAD 3 DIBUJO DE CONJUNTO

Description

mapa mental unidad 3 dibujo tecnico
Maria del pilar Castillo Castellanos
Mind Map by Maria del pilar Castillo Castellanos, updated more than 1 year ago
Maria del pilar Castillo Castellanos
Created by Maria del pilar Castillo Castellanos about 6 years ago
7
0

Resource summary

UNIDAD 3 DIBUJO DE CONJUNTO
  1. Dibujo de despiece
    1. Son aquellos planos que plasman las partes de un objeto con la finalidad de la fabricacion individual de cada pieza
      1. Como se representa?
        1. Se debe realizar previamente las vistas en su determinada organizacion,cortes,secciones,hay qcion dimenue sumistrar toda la informacional de la pieza
    2. Dibujo de conjunto
      1. Ofrece una visión general del objeto a construir de esta manera se pueden ver las piezas del objeto que lo constituye
        1. Como se representa?
          1. Se deben ver todas las piezas que los componen ,para que pueda ser representado de manera correcta se dibujan las vistas, cortes y roturas para conocer el funcionamiento del conjunto

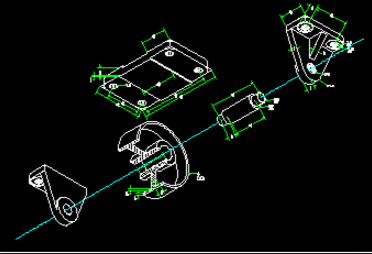

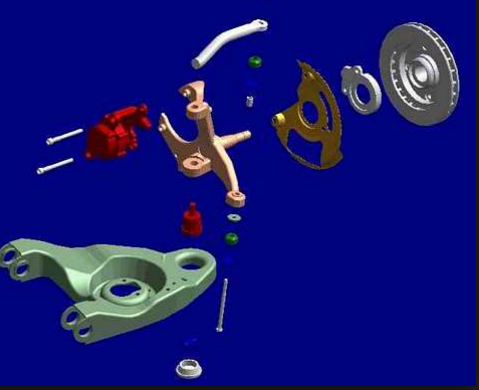

      2. Dibujo de explosion
        1. Tiene como objetivo señalar en forma organizada y exacta de la secuencia de las piezas del objeto que constituye un conjunto
          1. Como se representa
            1. Re presentar un objeto en la perspectiva de explosion
        2. Normas INCONTEC
          1. INCOCTE(2002)NTC 2058 Dibujo tecnico.lista de itemes
            1. INCONTEC2002) 2099 Dibujo tecnico referencia de itemes
              1. INCOCTEC(1988F) NTCOrificios de centrados representacion simplificada y designacion
          2. Nombre.Pilar Castillo Cod: 52769897 Grupo:290
