Selsy velasquez cedula 50.711.410 grupo 7

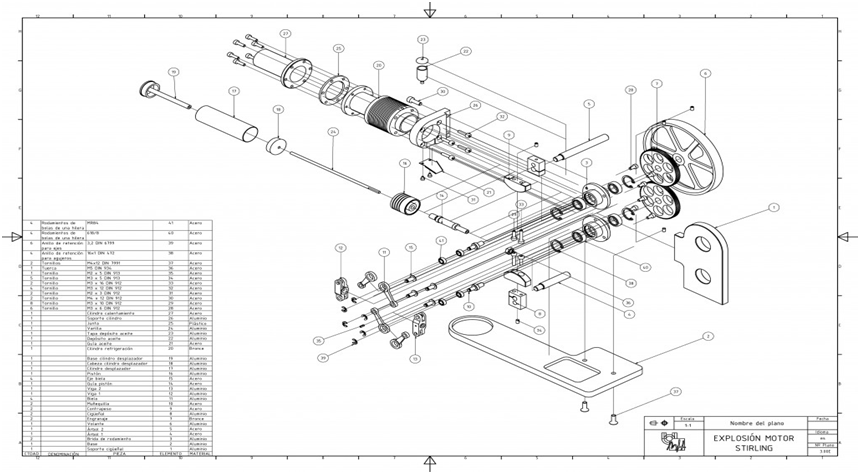

Dibujo de conjunto en explosión
1. Representa en perspectiva isométrica las diferentes piezas que componen el conjunto tras sufrir estas un desplazamiento (conjunto desmontado). Recibe también el nombre de dibujo de montaje, ya que sirve de guía para realizar los trabajos de montaje del mecanismo a partir de las piezas sueltas.
2. En los dibujos explotados se debe tener especial cuidado en mantener la posición relativa entre todas las piezas
3. Incluso se refuerza la relación entre las piezas conectando las líneas de ejes comunes. Y se mantiene el criterio de orientación de cada pieza en la posición de trabajo
4. Este tipo de dibujo se emplea en las secciones de lista de piezas de catálogos de las compañías y en manuales de instrucción.
5. Los dibujos de este tipo son comprendidos con facilidad por personas que tengan muy poca experiencia en la lectura de dibujos con vistas múltiples ortogonales y facilita el ensamble o mantenimiento de dispositivos mecánicos
6. Es una representación pictórica que se dibuja en tres dimensiones y que sus elementos deben de estar numerados. Tienen un gran valor para llevar a cabo el mantenimiento en todo tipo de aparatos. Se utiliza también para los Kits de montaje. Es de gran utilidad a la hora de pedir las piezas de repuesto

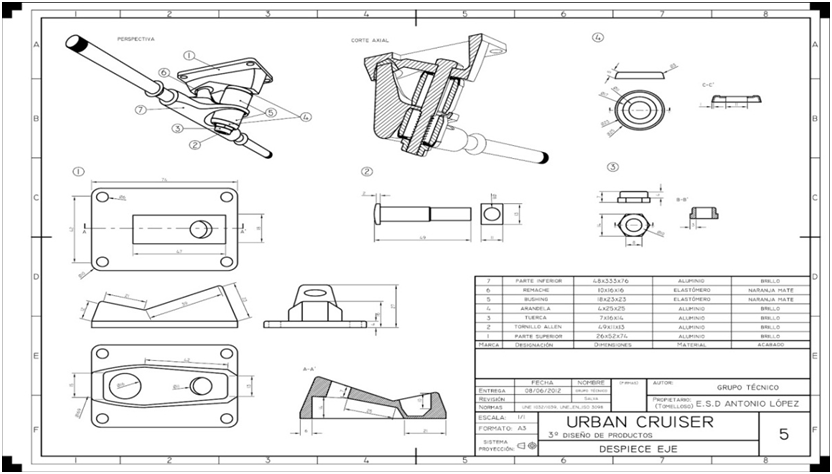

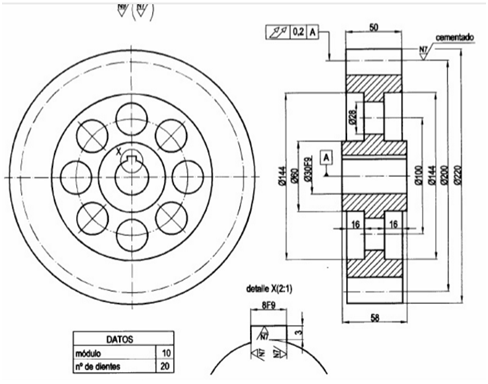

Dibujo de despiece
1. Representación detallada e individual de cada uno de los elementos y piezas no normalizadas que constituyen un conjunto.
2. En el dibujo de despiece cada pieza se dibujará con el mínimo número de vistas, cortes y detalles necesarios para la perfecta definición de la pieza
3. Se debe comenzar el despiece por las piezas más simples en cuanto a su forma.
4. Cada pieza se dibujara a la escala más conveniente, en lo posible se utilizaran escalas normalizadas.
5. Se debe acotar las piezas hasta que las dimensiones de cada una se encuentren completamente definidas.
6. En el dibujo de despiece hay que indicar todos los detalles y datos técnicos para su realización como son:  Dimensiones.  Signos superficiales y tratamientos específicos.  Tolerancias, materiales, identificación, etc.

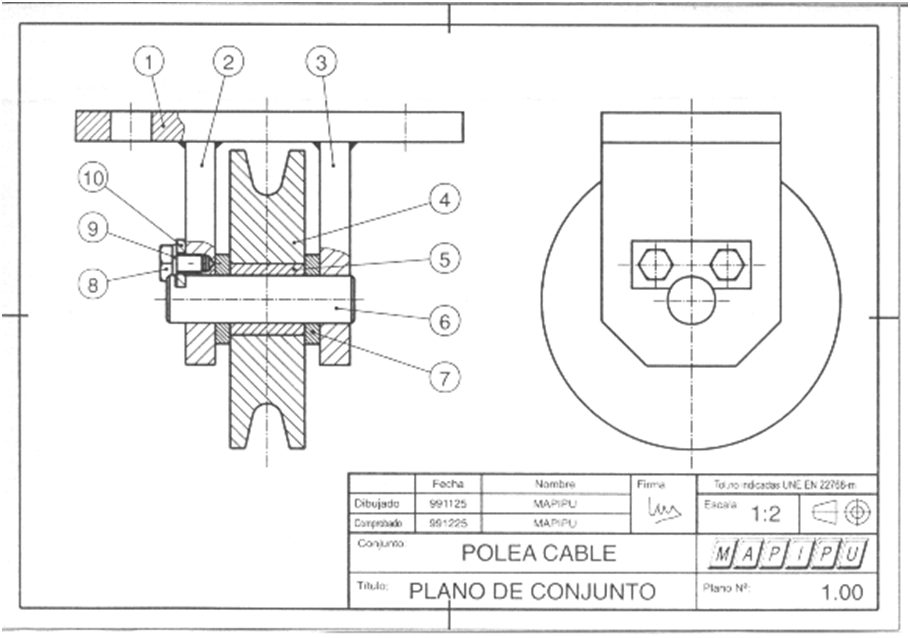

Dibujo de Conjunto
1. Se denomina dibujo de conjunto a la representación gráfica de un grupo de piezas que constituyen un mecanismo, una máquina o una instalación, realizada de modo que todos estos elementos aparecen montados y unidos, según el lugar que les corresponde
2. Cuando su complejidad es grande, se recurre a subdividir el total en varios dibujos parciales, representativo, cada uno, de un fragmento de la máquina dando lugar a lo que se conoce como dibujo de subconjuntos
3. En los planos de conjunto deben verse todas las piezas que lo componen, evitando las líneas de trazos; para ello será necesario dibujar las vistas, cortes y roturas necesarios para interpretar el funcionamiento del conjunto
4. visualizar, al menos parcialmente, cada una de las piezas del conjunto para poder posteriormente referenciarlas con un número (marca).
5. En los dibujos de conjunto a veces es muy práctico añadir algún dibujo de detalle a mayor escala ya que se consigue mayor claridad.
6. Normas de representación:
  1. La norma UNE-EN ISO 6433:1996 Dibujos técnicos: Referencia de los elementos (ISO 6433:1981), establece:
  2.  A cada pieza del conjunto se le asigna una marca, que será la referencia del elemento. Esta marca debe distinguirse netamente de cualquier otra indicación.
  3.  Los elementos idénticos de un conjunto se identifican por una misma referencia y si no existiese ambigüedad se referirán sólo una vez.
  4.  Si existen grupos de elementos, cada subconjunto debe identificarse con una sola referencia.
  5.  Cada una de las referencias debe unirse al elemento correspondiente por una línea de referencia, que va desde la marca a un punto o una flecha, de acuerdo con UNE 1032:1982 Dibujos técnicos
