1. Elementos

   • Receptor
     • Transforma energia elétrica em outro tipo de energia que não seja térmica

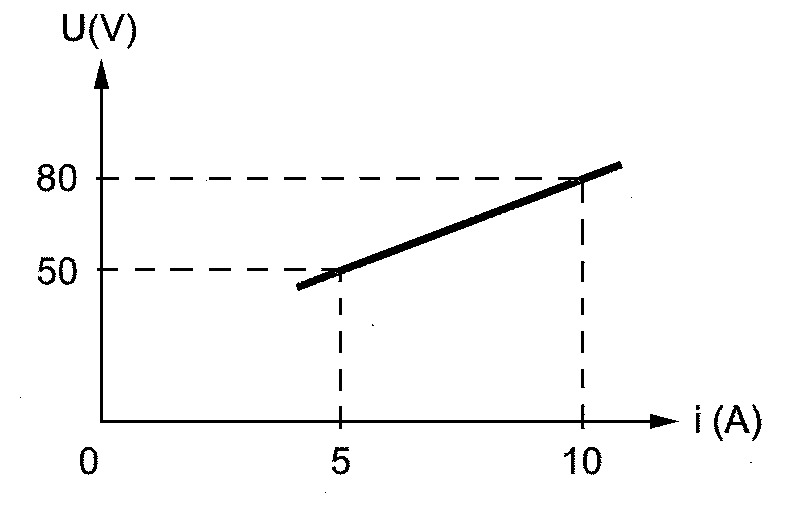

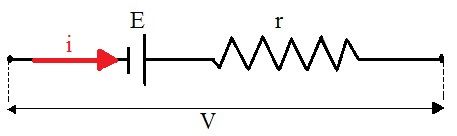

       • • Equação do receptor: V= E'+r'.i
           • • Receptor ideal: V=E'
           • Rendimento de um receptor: razão ente a potência útil e a total
   • Resistor
     • Converte energia elétrica e energia térmica oi limita a intensidade de corrente elétrica que passa por determinados componentes
       • Resistência elétrica
         • Grandeza física que indica a dificuldade imposta a movimentação das cargas elétricas que constituem a corrente
         • R=U/i
           • Unidade de medida: ohm
       • Primeira Lei de Ohm: U=R.i
     • • Resistores ôhmicos
         • cuja resistência é constante
       • Associação
         • Série
           • Req: R1+R2+R3... ou Req: n.R (resistores iguais)
         • Paralelo
           • 1/Req:1/R1+1/R2+1/R3... ou Req: R/n (resistores iguais)
       • Condutância: é o inverso da resistência de um condutor
   • Gerador
     • Transformam qualquer energia em energia elétrica

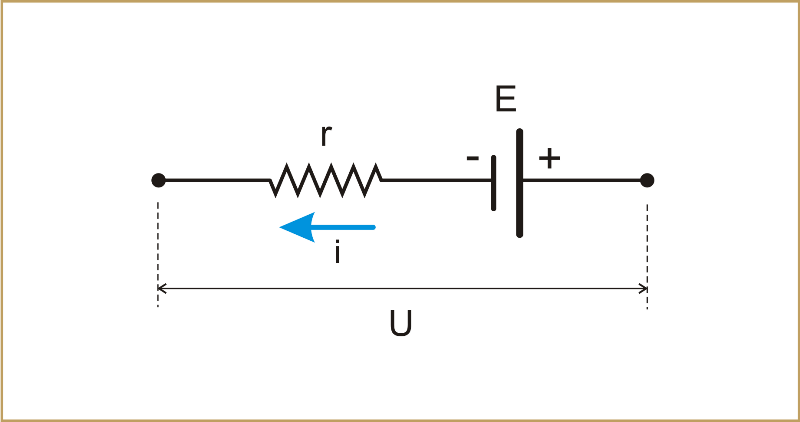

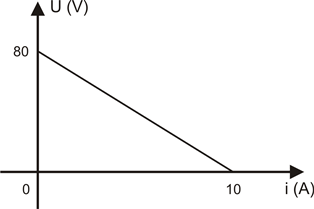

       • • Equação do Gerador: U=E-R.i
           • Rendimento elétrico : n=V/E
           • Potência máxima -> pot= E2(elevado)/4r
             • Gerador lança potência máxima quando está atravessando por uma corrente elétrica metade doa corrente de curto circuito
     • Mecânicos
       • Químicos
         • Luminosos
           • Térmicos
             • Ex: termopares
           • Ex: fotômetros das máquinas fotográficas
         • Ex:pilhas
       • Ex: usinas hidroelétricas
     • Gerador ideal: é o gerador com resistência nula (r=0)
       • Toda energia gerada é entregue ao circuito externo
         • V=E
     • Resistência interna: elemento que 'retira' energia elétrica no interior do gerador
