Modelo Entidad/Interrelación (ER)1

Segun CHEN: Este modelo puede ser usado como una base para una vista unificada de los datos
1. ¿Que adopta?
  1. el enfoque mas natural del mundo real que consiste en entidades e interrelaciones
Permite concebir la BD a un nivel superior de absatracción aislandolo tanto en nivel logico, fisico y nivel externo
1. Se apoya en dos conceptos:
  1. Entidad
    1. "Una cosa que se puede identificar claramente"
      1. "Algo con realidad onjetiva que existe o puede ser pensado"
        Una persona, lugar, cosa, concepto o suceso, real o abstracto
    2. Cualquier objeto que existe en la realidad y hacerca del cual queremos almacenar informaciónen la BD
      1. clase de entidades
        Regulares
        Son aquella que tienen existencia por si mismas
        Débiles
        Son las que dependen de la existencia de otro ejemplar de un diferente tipo de entidad
        Representación
        Dos rectangulos concentricoscon su nombre en el interior
        Representación
    3. Si pertenece a un tipo de entidad debe cumplir el predicado asociado

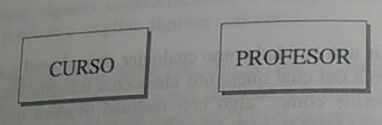

    4. Representación grafica
      1. Un rectangulo etiquetado en su interior esta el nombre del tipo de entidad
    5. Reglas
      1. tener existencia propia
        No es aplicable en entidades debiles
      2. Cada ejemplar de cada tipo de entodad debe distinguirse de los demas
      3. Todos los ejempares de un tipo de entidad deben tener los mismos ejemplares

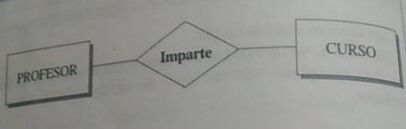

  2. Interrelación
    1. "Es una vinculación entre entidades"
    2. Representación
      1. Mediante un rombo etiquetado con el nombre de la interrelación, unido mediante arcos a los tipo de entidad que asocia
El modelo E/R es el modelo más extendido en las herramientas CASE de ayuda al diseño a las BD
1. Se trata de un modelo Util
  1. Se distinguen los siguientes elementos:
    1. Entidad, Interrelación, Atributo y Doinio
Dominio
1. Conjunto de valores homogéneos con un nombre
  1. Es un elemento del modelo que tienen existencia propia independiente de cualquier otro elemento
    1. Representación
      1. Con un círculo u óvalo etiquetado con su nombre
2. Se define por intención identificando el tipo de datos
Atributo
1. Toman valores de uno o varios dominios
  1. Le da una determinada interpretación al dominio
2. Representación
  1. Consiste en cualificar con su nombre el arco que une el dominio con el tipo de entidad o de interrelación
Restricciones
1. Permite establecer interrelaciones entre entidades
  1. Obliga al modelo a que todas las entidades tengan un identificador
    1. Dota al modelo de una gran flexibilidad para la representación del mundo real
2. Se establecen mediante la identificación del dominio, permitiendo limitar los valores
3. Se refieren tanto al atributo como a la interrelación
