Modelo Conceptual

Representación gráfica del modelo de datos
1. Análisis basada en la identificación de las entidades y de las relaciones
2. Técnica de gráfica del diseño conseguido mediante la técnica de análisis que propone el modelo E/R:
  1. Diagramas E/R
  2. Diagramas UML
  3. Diagramas ORM
  4. Diagramas IDEF1X
Entidades
1. Objetos, reales o abstractos, distinguibles de otros objetos
2. Atributos
  1. Para cada atributo, existe un conjunto de valores permitidos llamado permitidos llamado dominio.
3. Relaciones
  1. Conexiones semánticas entre conjuntos de entidades.
Preparación de un modelo E/R
1. En la etapa de diseño lógico de la base de datos, se procederá a la normalización de la base de datos.
  1. 1NF
  2. 2NF
  3. 3NF
2. Identificación de entidades, atributos y relaciones

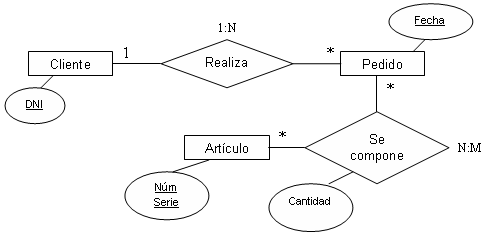

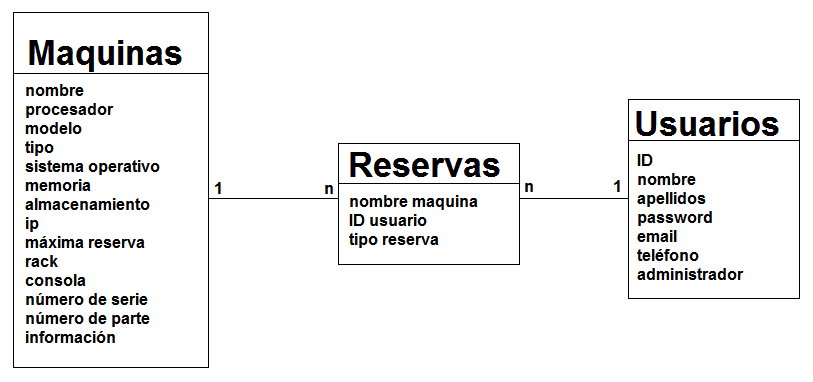

3. Diagrama entidad/relación

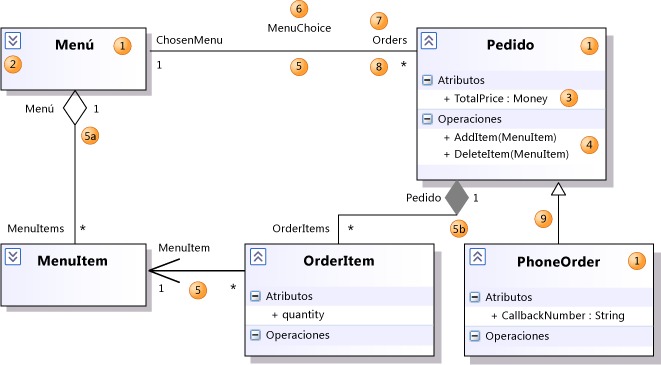

4. Diagrama entidad/relación (notación UML)
5. Características de las relaciones
  1. Grado
  2. Cardinalidad

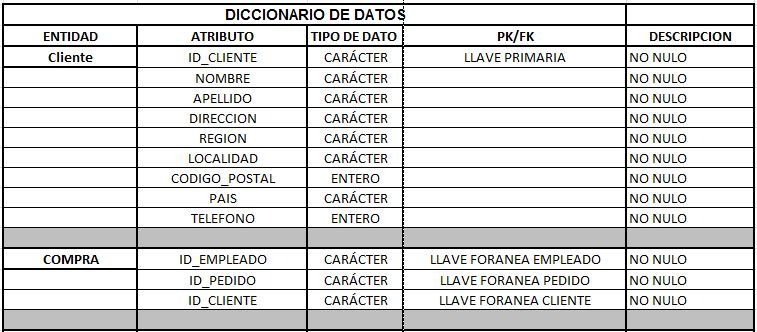

Diccionario de datos
1. Descripción escrita de los datos almacenados en la base de datos (y de las restricciones de integridad que sean aplicables).
  1. puede organizarse
    1. Glosario
    2. Complemento
Representación gráfica del modelo E/R
1. Tipo de entidad
2. Tipo de relación
3. Características de las relaciones
  1. Grado
  2. Cardinalidad
4. Agregaciones

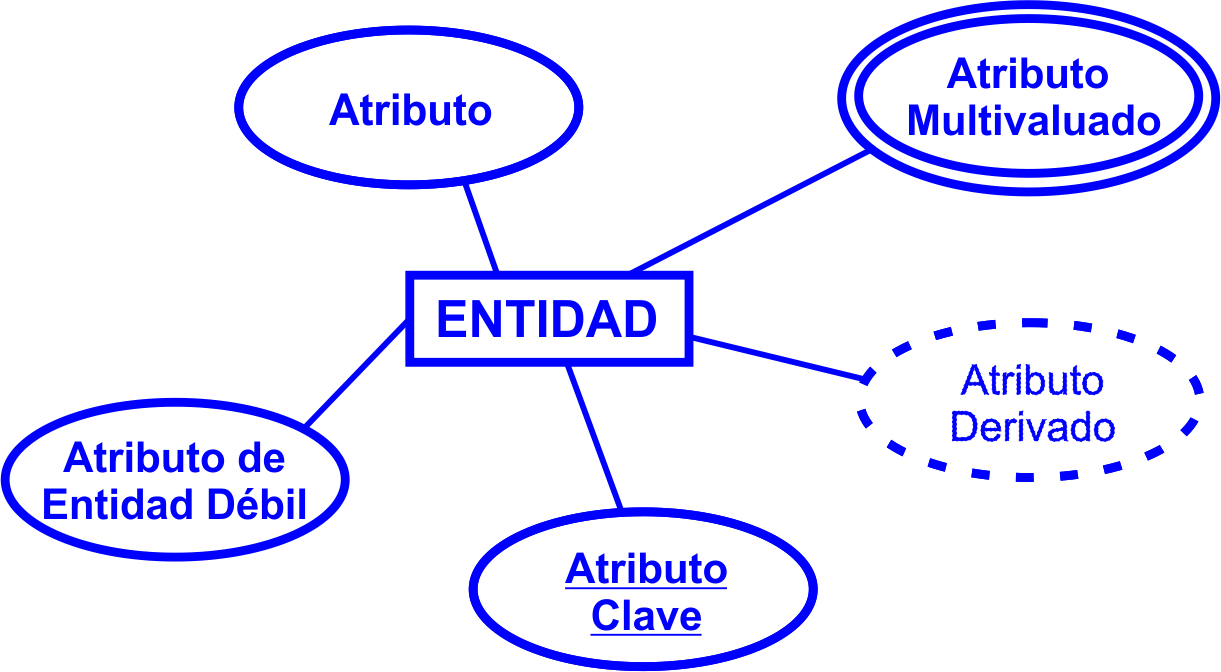

5. Atributos
6. Claves
7. Restricciones
