DIBUJO DE INGENIERÍA
  1. DIBUJO NORMALIZADO
    1. Es la técnica que nos explica como hacer de un dibujo algo mas exacto
      1. La representación de un objeto simple se hace por medio de dos proyecciones ortogonales.
        1. Las proyecciones que mas se utilizan son la del frente, debajo, derecha o izquierda.

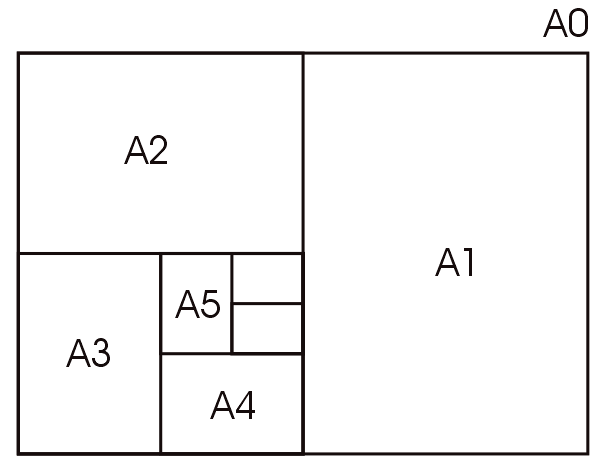

      2. FORMATO DE PAPEL NORMALIZADO
        1. Es aquella hoja de papel, cuya forma y dimensiones en mm. están normalizados. En la norma UNE 1026-2 83 Parte 2, equivalente a la ISO 5457,

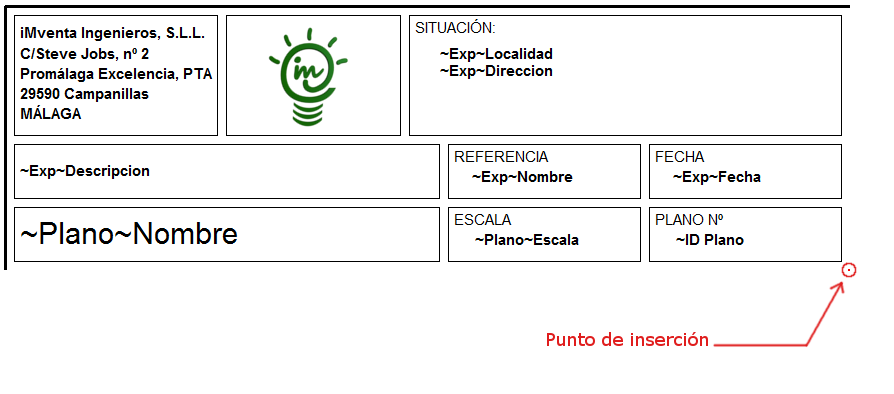

        2. Rotulado de planos
          1. Es el espacio donde dejamos los datos principales del trabajo
            1. Escala, fecha, nombre de la persona que realiza el plano etc. Este debe de colocarse en un rectángulo a la distancia de 5 mm. del borde inferior derecho de la hoja de papel .
          2. Escalas:e define como la relación entre la dimensión dibujada respecto de su dimensión real, se puede ampliar o reducir segun se nesecesite
            1. Elaboración de croquis, es un dibujo realizado amano alzada debe ser limpio claro y acotado, como es un dibujo sin escala debe ser lo mas claro posible para la interpretación de personas diferentes a su autor.
              1. En la terminología del dibujo encontraremos palabras como: boceto, esquema, croquis etc.
              2. GENERALIDADES DEL DIBUJO DE INGENIERIA
                1. Desde la antiguedad se ha dado utilidad al dibujo como una herramienta para plasmar ideas

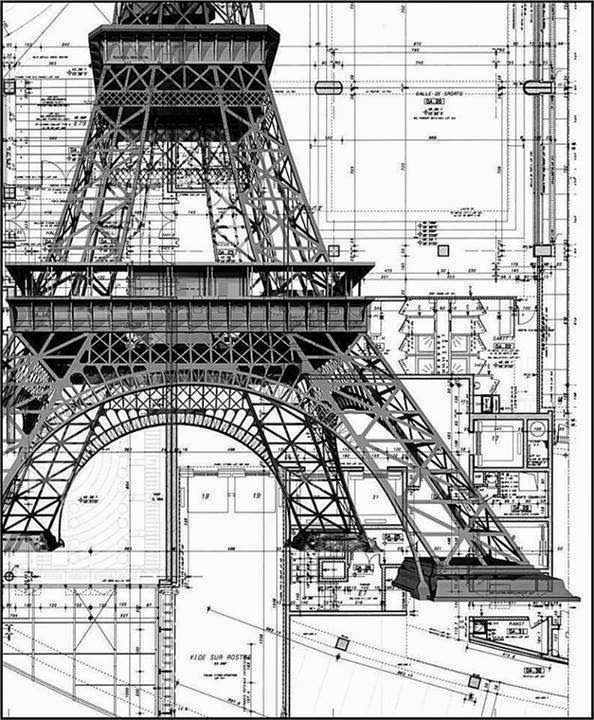

                  1. Lo que mas se dibujaba en la antiguedad eran los planos para la construccóon de los edificios
                    1. Técnica que ho y en día no ha cambiado, ya que con el tiempo se definieron 2 tipos de dibujo
                      1. Dibujo artístico es el que nos permite expresar emociones y sentimientos .
                        1. El dibujo artistico es una mescla entre cosas reales o imaginarias que solo podemos plasmar con un dibujo
                        2. Dibujo técnico es utilizado para las todas las construcciones, catalogado como el lenguaje de la industria
                          1. El dibujo técnico es lo primero que se utiliza para dar un informe de manera detallada y precisa en cuanto forma y tamaño para la construccion de un objeto
                    2. Las organizaciones ISO y ASME son las que establecieron normas y por estas son las que se rige la industria
                      1. Con el dibujo asistido por computadora hay mas rapidez de producción y reducción de costos
                      2. El primer dibujo que se conoció en la antiguedad fue en Altamira, (Santander,España) en la pintura rupestre
                        1. El dibujo mas antiguo del que se tiene conocimiento es la estatua del rey Caldeo Rueda
                          1. En el mundo antiguo solo se podian dibujar objetos materiales, las ideas que carecián de forma no eran dibujadas
                        2. Grecia es la patria de la geometria alli Thales de Mileto, Pitágoras y Eucledes entre otros establecieron las bases de las proporciones
                          1. El romano Marco Lucio Viturbio hizo la primera referencia escrita donde se refiere a la nesecidad en conocer todo sobre el dibujo
                        3. DIBUJO PROYECTIVO
                          1. Dibujo proyectivo es una técnica donde se recopila información de una persona y medir formación conceptos, percepción, abstracción y generalización.
                            1. Fundamentos CAD este sistema a permitido que las ramas de la ingeniería que hacen uso del dibujo tengan un dibujo asistido por computadora.
                              1. software más usado en el mundo para dibujo técnico, AutoCAD
                              2. Los sistemas de representación tienen como objetivo representar sobre una superficie bidimensional los objetos que son tridimensionales.

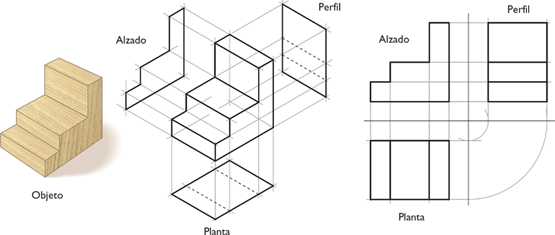

                                1. Principios generales de representación, con 6 vistas principales: de Frente o Alzado, desde encima o Planta, desde la Izquierda o Perfil Izquierdo,desde la Derecha o Perfil Derecho, desde abajo o Planta Inferior y desde atrás o Alzado Posterior
                                  1. Dimensionamiento es un sistema para definir y comunicar tolerancias, este sistema hace posible la fabricación de infinidad de piezas que deben ser perfectamente ensambladas

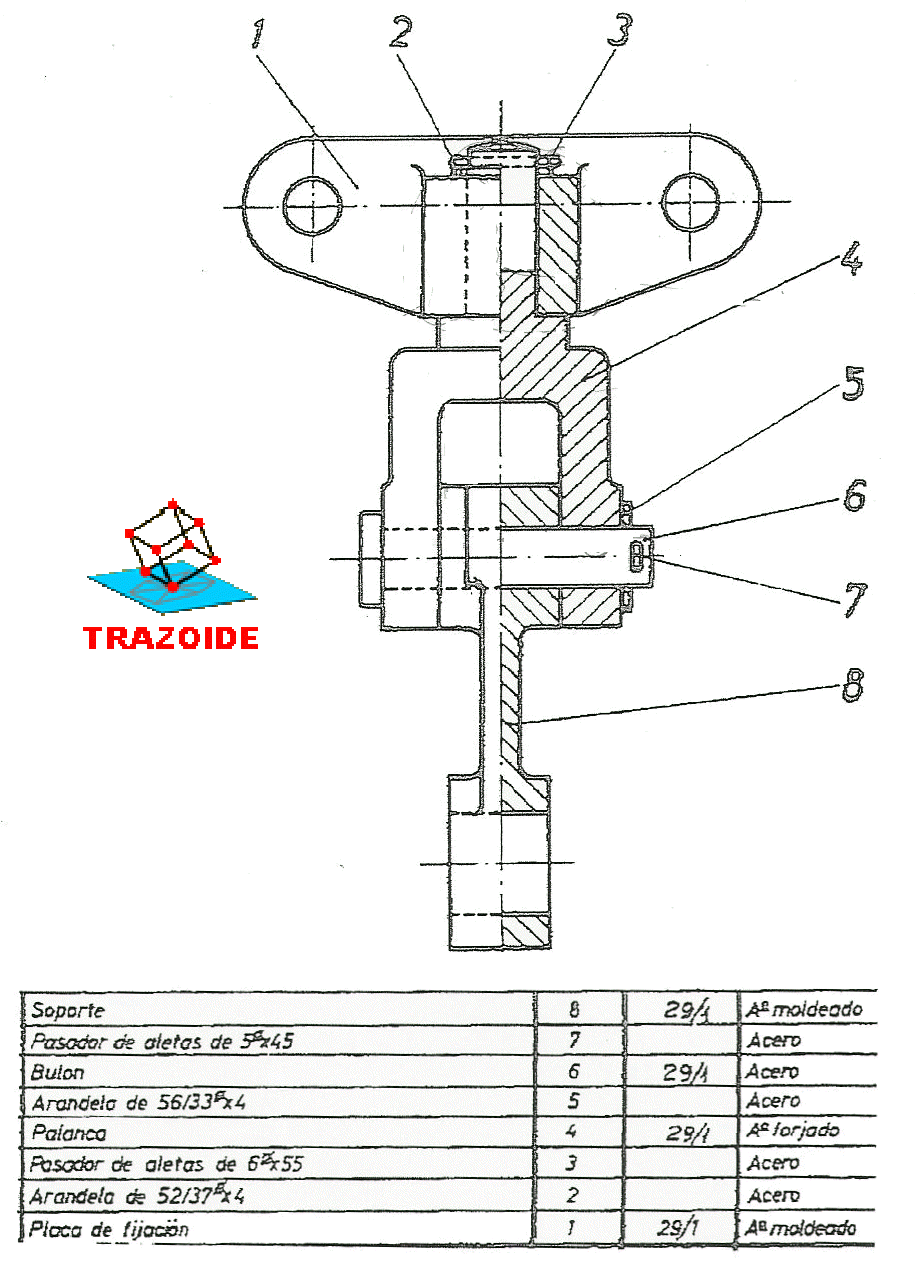

                                  2. DIBUJO DE CONJUNTO
                                    1. Lista de partes, la lista de partes se conoce como despiece ya que nombra cada una de las partes del objeto o maquina que se proyecte.
