Mecanismos de Transmisión Lineal de Movimiento

PALANCAS
1. ¿Qué son? Son unas barras rígidas que oscilan sobre un punto de apoyo
  1. Clasificación en función de su situación de su punto de apoyo
    1. PALANCAS DE 2º GRADO

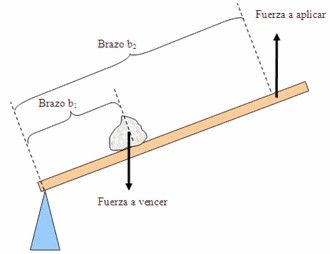

      1. La resistencia está entre el punto de apoyo y la potencia.

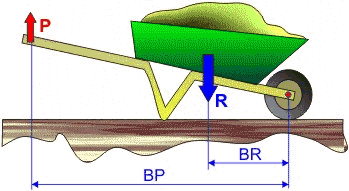

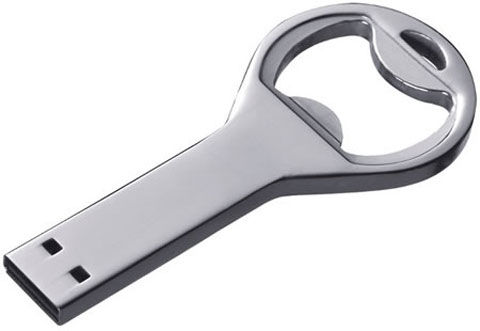

        EJEMPLOS: cascanueces, carretilla y abridor
        EJERCICIO. TENEMOS UNA CARRETILLA DE MANO CON 50KG DE PESO, SABIENDO QUE EL BRAZO DE LA RESISTENCIA ES 1M Y EL BRAZO DE POTENCIA 2M. CALCULA LA POTENCIA QUE DEBE EJERCER UNA PERSONA PARA LEVANTARLA
        SOLUCIÓN DEL PROBLEMA P*BP=R*Br x*2=50*1. Una persona debe ejercer 25N

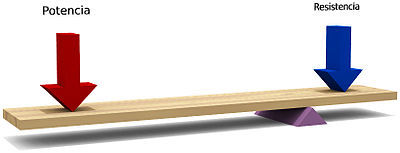

    2. PALANCAS DE 1º GRADO
      1. El punto de apoyo está entre la fuerza aplicada y la carga

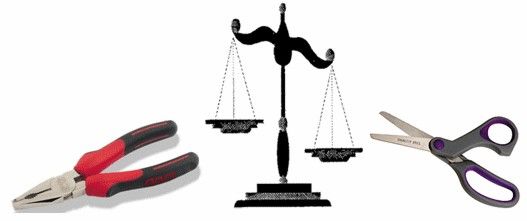

        EJEMPLOS: balanza, tijeras y alicates
        EJERCICIO. UN NIÑO FEO DE 60KG DE PESO SE SITÚA A DOS METROS DEL CENTRO DE UN BALANCÍN. SI YO SOY EL NIÑO BONITO Y PESO 50KG ¿A QUÉ DISTANCIA ME TENGO QUE PONER YO?
        SOLUCIÓN DEL PROBLEMA P*Bp=R*Br 50*x=60*2 x=60*2/50 x=2,4m. El niño bonito se tiene que poner a 2,4metros
    3. PALANCAS DE 3º GRADO

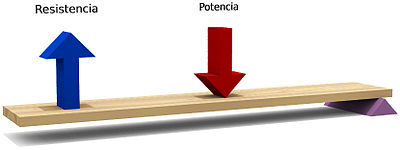

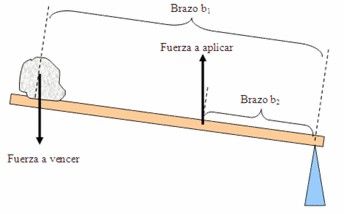

      1. La fuerza está entre el punto de apoyo y la resistencia

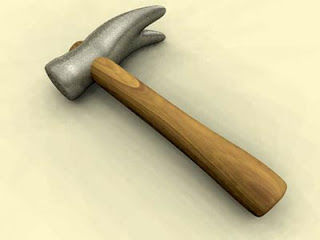

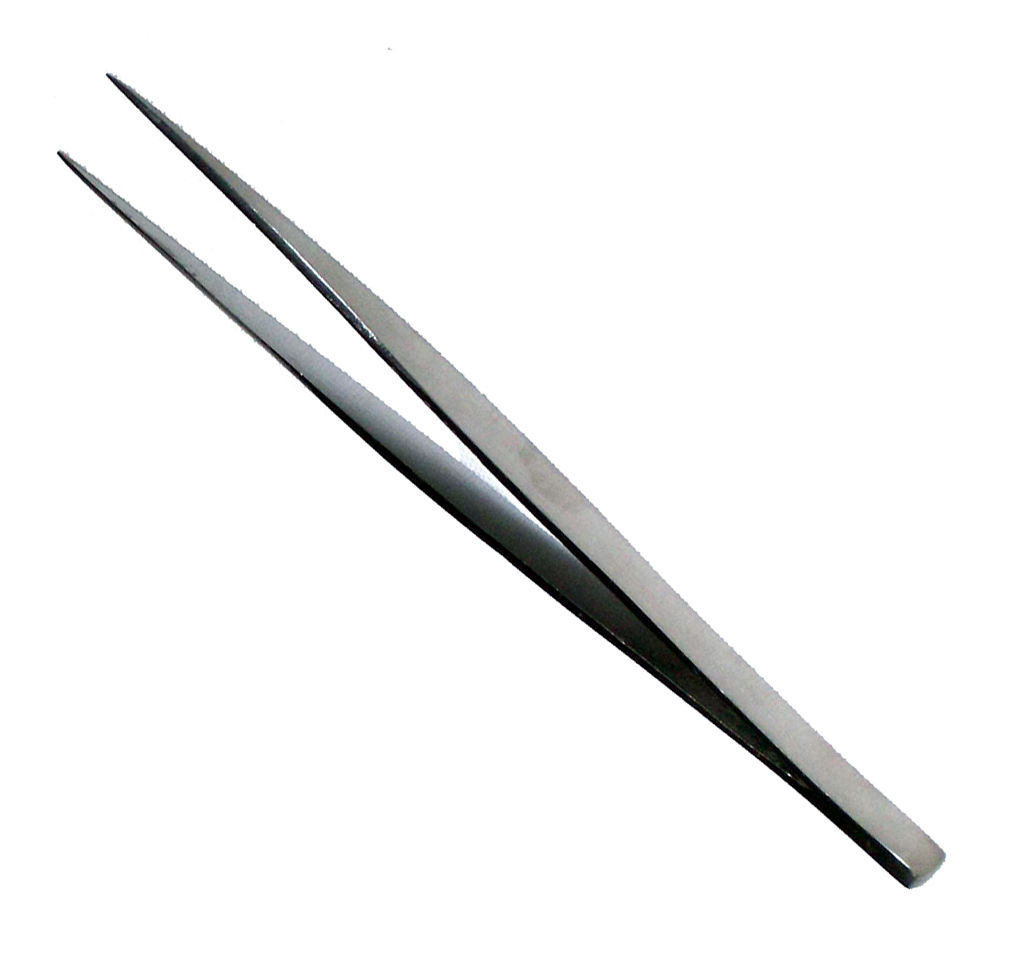

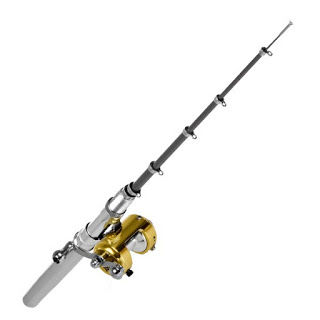

        EJEMPLOS: pinza de depilar, martillo y caña de pescar
        EJERCICIO. MARI HA PESCADO UN PEZ SABIENDO QUE EL PEZ ESTA A 1M Y SU PESO ES DE 30KG Y LA CAÑA DE PESCAR MIDE 2,5M. ¿CUÁNTO PESO TIENE QUE LEVANTAR MARI?
        SOLUCIÓN DEL PROBLEMA P*Bp=R*Br x*1=30*2.5 x=75. Mari tiene que levantar 75kg

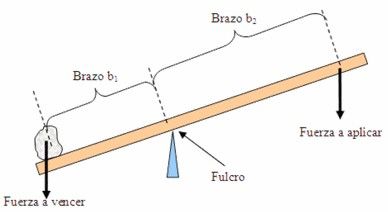

2. LA LEY DE LA PALANCA DICE que la distancia entre la fuerza aplicada y el punto de apoyo, en metros por la fuerza aplicada, en newtons por la distancia entre la carga y el punto de apoyo en metros
  1. Br= Brazo Resistencia Bp= Brazo Potencia P= Potencia R= Resistencia
Transmitir el mismo tipo de movimiento lineal de una parte a otra de la máquina o el mecanismo
IES ENTREPUENTES TERCERO ESO
POLEA FIJAS-MÓVILES

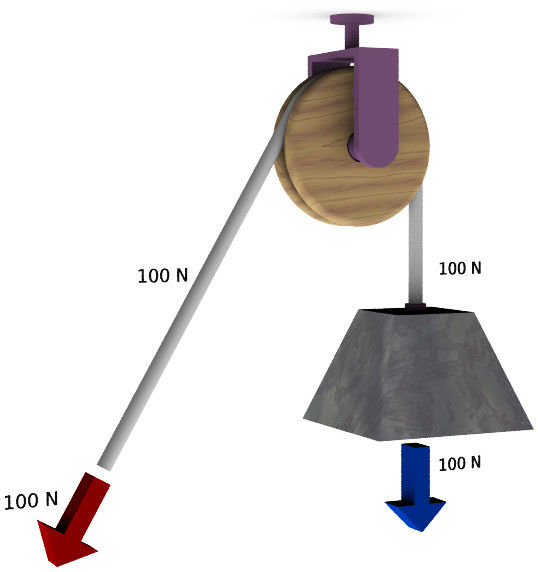

1. POLEAS FIJAS
  1. Las poleas no rebajan el peso de la carga pero facilitan la posición de la espalda a la hora de levantar un peso
    1. POTENCIA=RESISTENCIA
      1. PROBLEMA.UN ALBAÑIL NECESITA UN CUBO CON CEMENTO Y QUIERE SUBIRLO HACIA ÉL, UTILIZA UNA POLEA SIMPLE QUE SU RESISTENCIA ES 13KG, ¿CUÁNTO LEVANTA ESA PERSONA?
        13:1=13kg va a levantar esa persona, es decir, el mismo peso
2. POLEAS MÓVILES
  1. Las poleas no es otra cosa que una polea de gancho conectada a una cuerda que tiene uno de sus extremos anclados a un punto fijo y el otro (extremo móvil) conectados a un mecanismo de tracción
    1. POTENCIA=RESISTENCIA ENTRE 2 x n
      1. PROBLEMA. CALCULA LA POTENCIAN A DESARROLLAR POR UNA PERSONA QUE UTILIZA UNA POLEA MÓVIL COMO EL DE LA FIGURA (2POLEAS MÓVILES) SABIENDO QUE LA RESISTENCIA ES 200KG
        200:4=50 kg tiene que levantar esa persona

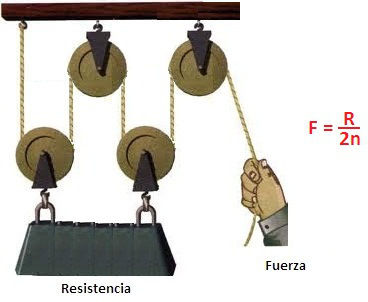

3. POLIPASTOS
  1. Es una máquina compuesta por dos o más poleas y una cuerda alternativamente va pasando por las diversas gargantas de cada una de aquellas. Se utiliza para levantar o mover carga
    1. POTENCIA=RESISTENCIA ENTRE 2 x n
      1. PROBLEMA. CALCULA LA POTENCIA A DESARROLLAR POR UNA PERSONA QUE UTILIZA UN POLIPASTO SABIENDO QUE LA RESISTENCIA ES 291
        291:3=97KG tiene que levantar esa persona
