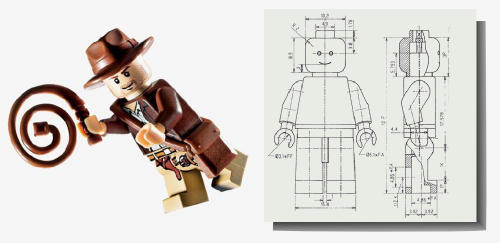

DIBUJO DE INGENIERIA
Momento 2
- Formatos Normalizados
- Se determina como formato a la hoja de papel, en la cual se realiza
un dibujo cuyas dimensiones son dadas en milímetros (mm), dichas
medidas estan estandarizadas con la norma ISO 5457, hace
referencia a las características de los formatos empleados.

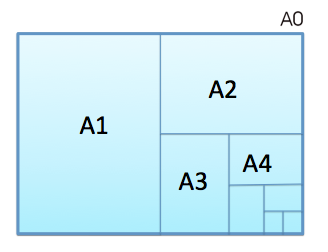

- Dimensiones de formatos
- Doblado: Se obtiene
el formato por el
doblado transversal
del adyacente
superior.
- Semejanza:La relación entre los lados de un
formato es igual a la relación existente entre el
lado de un cuadrado y su diagonal, es decir 1/√2
- Referencia:para la obtención
de los formatos se parte de
un formato base de 1 m².
- Doblado: Se obtiene
el formato por el
doblado transversal
del adyacente
superior.
- Dimensiones de formatos
- Se determina como formato a la hoja de papel, en la cual se realiza
un dibujo cuyas dimensiones son dadas en milímetros (mm), dichas
medidas estan estandarizadas con la norma ISO 5457, hace
referencia a las características de los formatos empleados.
- Líneas Normalizadas
- Linea llena gruesa: Se usa en el entorno visto y aristas de
las vistas de un dibujo.
- Linea llena fina: Esta es empleada como linea de cota, linea
de proyección, referencia, ejes cortos y rayados.
- Línea llena fina a mano alzada: se emplea para indicar los
límites de las vistas o cortes parciales en una pieza.
- Línea gruesa de trazos: se emplea para relevar contornos
ocultos o aristas ocultas.
- Línea fina de trazos y puntos: se emplea para indicar ejes
de revolución, trazas de planos de simetría y trayectorias.
- Línea fina de trazos y puntos, gruesa en los extremos y en los
cambios de dirección: se emplea para trazar o indicar un plano
de corte realizado a un objeto.
- Línea gruesa de trazos y puntos: se emplea para indicar las líneas o
superficies que son objeto de especificaciones particulares.
- Línea fina de trazos y doble punto: se empela para indicar
posiciones intermedias y extremos de piezas móviles, líneas de
centros de gravedad y partes situadas delante de un plano de corte.
- Linea llena gruesa: Se usa en el entorno visto y aristas de
las vistas de un dibujo.

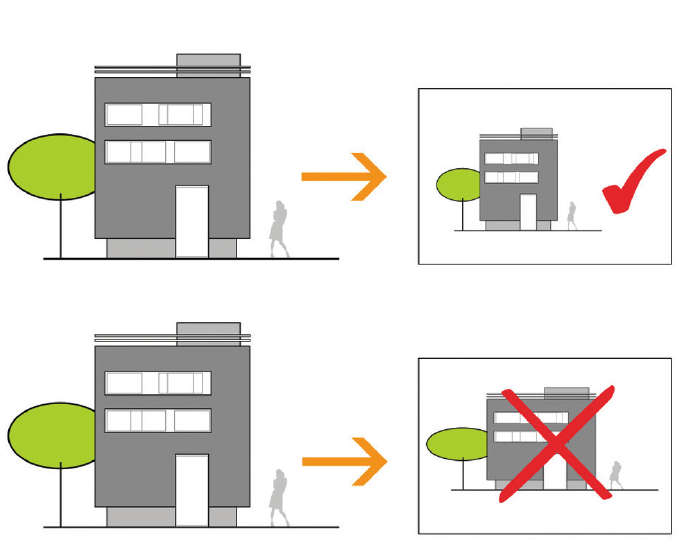

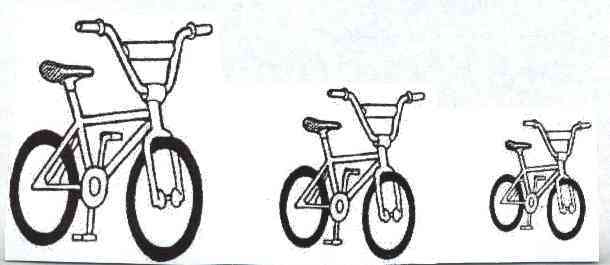

- Escalas Normalizadas
- La representación de objetos en su tamaño
original no es posible cuando estos son o muy
grandes o muy pequeños ya que para desarrollar
del dibujo en tamaño real si es muy grande se
necesitaría un formato de grandes dimensiones y
si es muy pequeño se dificultaría representar con
claridad todas sus características.
- Escala Natural : 1:1
- Escala de Ampliación: 2:1 / 5:1
/ 10:1 / 20:1 / 50:1
- • Escala de Reducción: 1:5 – 1:50 –
1:500 – 1:5.000 – 1:50.000 1:2 – 1:20 –
1:200 – 1:2.000 – 1:20.000
- Escala Natural : 1:1
- La representación de objetos en su tamaño
original no es posible cuando estos son o muy
grandes o muy pequeños ya que para desarrollar
del dibujo en tamaño real si es muy grande se
necesitaría un formato de grandes dimensiones y
si es muy pequeño se dificultaría representar con
claridad todas sus características.

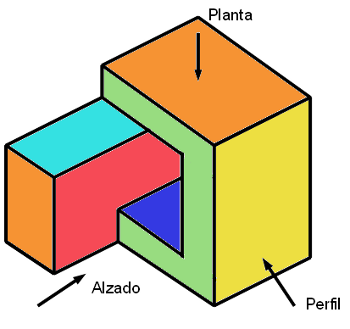

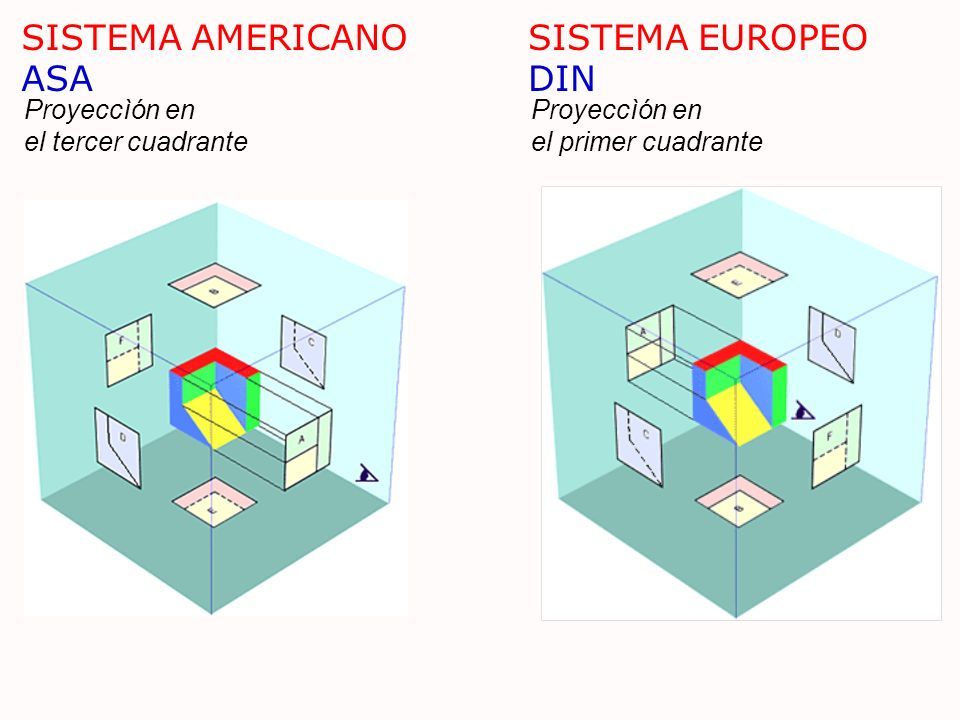

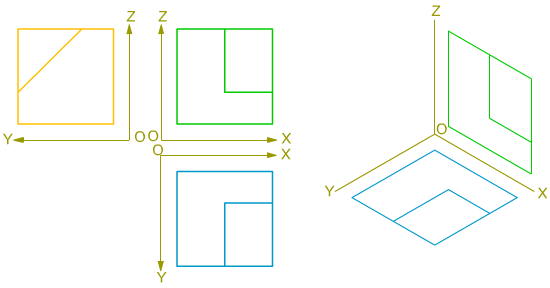

- Vistas
- Vistas de piezas simétricas: En piezas con uno o
más ejes de simetría, se puede dibujar una fracción
de su vista. La traza del plano de simetría que
limita el contorno de la vista se marca en cada uno
de sus extremos con dos pequeños trazos finos
paralelos, perpendiculares al eje
- Vista de detalle: Las vistas de detalle se utilizan
para dibujar un detalle que no queda bien definido
y/o para ampliar las dimensiones de un detalle de la
pieza que no queda suficientemente claro.
- Vistas Giradas: Se utilizan normalmente en piezas
que tienen brazos que forman ángulos diferentes
de 90°respecto a las direcciones principales de los
ejes. Se dibujan dos vistas: una en posición real y la
otra eliminando el ángulo de inclinación del detalle..
- Vistas desarrolladas: En piezas con un
doblado o curvado, se realizan vistas
de cómo era un objeto y qué
dimensiones tenía antes de realizar el
proceso de algún tipo de modificación.
Esta representación se realiza con
línea fina de trazo y doble punto.
- Vistas auxiliares oblicuas: En ocasiones, puede haber elementos
oblicuos respecto a los planos de proyección. Éstos pueden
aparecer deformados, y para poder evitar esto, su proyección se
realizará en planos auxiliares oblicuos. Esta proyección sólo
afectará a la zona oblicua; este elemento quedará definido con una
vista normal completa y otra parcial. Si el elemento es oblicuo
respecto cualquier plano de proyección, habrá que realizar dos
cambios de planos. Utilizando dos vistas auxiliares.
- Cortes, Secciones y roturas

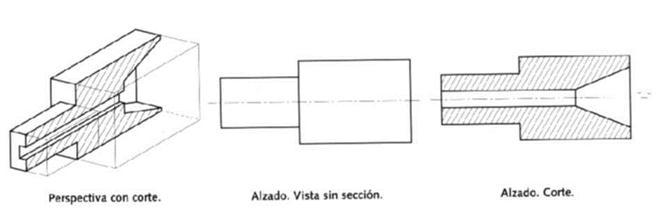

- Los cortes y secciones se utilizan en piezas muy
complejas donde puede quedar una gran cantidad de
aristas ocultas y estas se dificultan al momento de
acotarlas, al realizar un corte es mucho más fácil acotar
y de esta forma poder detallar más precisamente
algunos aspectos importantes de una pieza.
- Líneas de Rotura en los materiales Cuando se
dibujan objetos que son largos y uniformes y hay
partes que no son significativas para su
identificación, se puede utilizar líneas de rotura, que
permiten ahorrar espacio de representación.
- Líneas de Rotura en los materiales Cuando se
dibujan objetos que son largos y uniformes y hay
partes que no son significativas para su
identificación, se puede utilizar líneas de rotura, que
permiten ahorrar espacio de representación.
- Los cortes y secciones se utilizan en piezas muy
complejas donde puede quedar una gran cantidad de
aristas ocultas y estas se dificultan al momento de
acotarlas, al realizar un corte es mucho más fácil acotar
y de esta forma poder detallar más precisamente
algunos aspectos importantes de una pieza.
- Vistas de piezas simétricas: En piezas con uno o
más ejes de simetría, se puede dibujar una fracción
de su vista. La traza del plano de simetría que
limita el contorno de la vista se marca en cada uno
de sus extremos con dos pequeños trazos finos
paralelos, perpendiculares al eje
