DIBUJO PROYECTIVO NORMALIZADO
  1. LINEAS
    1. Necesarias
      1. Continua gruesa
        1. Continua fina a mano alzada
          1. Fina de segmentos
            1. Continua fina
            2. Especiales
              1. Fina con Zigzag
                1. Gruesa de cadena
                  1. Fina doble Guion
                    1. Fina de cadena
                      1. Invisibles
                    2. FORMATOS
                      1. De escritura de fecha NTC 1034
                        1. Rotulado de planos NTC 1914

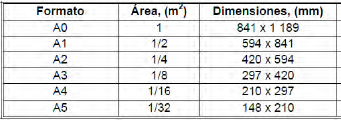

                          1. Tamaños NTC 1687

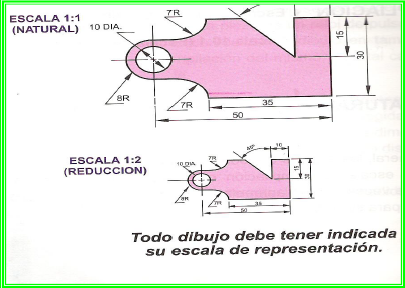

                          2. ESCALAS
                            1. Aplicación Escalas NTC 1580
                              1. Dimensión acotado NTC 1960
                                1. Natural 1:1
                                  1. Reducción 1:2
                                    1. Ampliación 2:1

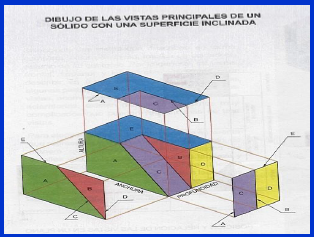

                                      1. VISTAS
                                        1. Proyecciones ortogonales
                                          1. De frente o alzado
                                            1. Superior o planta
                                              1. Derecha o lateral derecha
                                                1. Izquierda o lateral izquierda
                                                  1. Inferior
                                                    1. Posterior
                                                    2. Necesarias
                                                      1. Alzado
                                                        1. Planta
                                                          1. Lateral
                                                          2. Auxiliares
                                                            1. Ampliar información
                                                            2. Parciales
                                                              1. Aclarar sector
                                                              2. Locales
                                                                1. Objetos simétricos

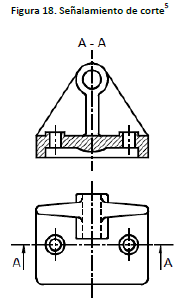

                                                                2. SECCIONES o CORTES
                                                                  1. Parte separada
                                                                      1. Achurado
                                                                    1. ORIFICIOS
                                                                      1. Ranuras
                                                                        1. Chaflanes
                                                                        2. Dubier Bravo Bonilla Unad Dibujo Técnico Octubre de 2016
