UNIDAD 2 DIBUJO PROYECTIVO

VISTAS
1. Se denomina vistas principales de un objeto, a las proyecciones ortogonales del mismo sobre 6 planos, dispuestos en forma de cubo o las proyecciones ortogonales de un objetivo, según las distintas direcciones desde donde se mire

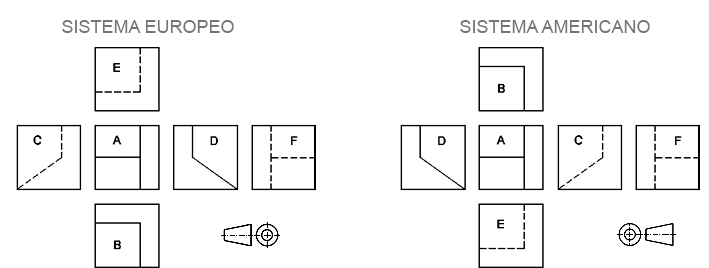

  1. vistas principales
    1. Dirección A vista de frente
    2. Dirección B Vista superior
    3. Dirección C Vista izquierda
    4. Dirección D Vista derecha
    5. Dirección E Vista inferior
    6. Dirección F Vista posterior
  2. Vistas Especiales

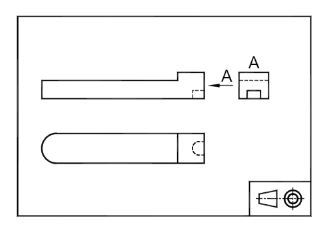

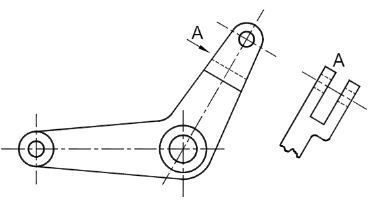

    1. Vista auxiliar
    2. Vistas parciales
    3. Vistas locales
    4. Vista de piezas simetricas
    5. Vistas interrumpidas
    6. Intersecciones imaginarias

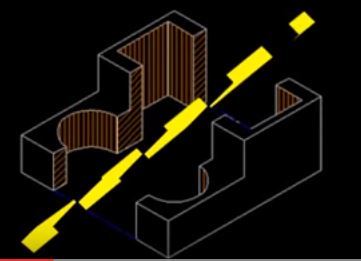

2. Cortes
  1. Es el artificio mediante el cual en la representación de una pieza, eliminamos parte de las misma con objeto de clarificar y hacer mas sencilla su representacion y actación
    1. Corte simples
      1. Son dividos por un solo plano secante
    2. Cortes Complejos
      1. Contienen 2 o mas planos secantes

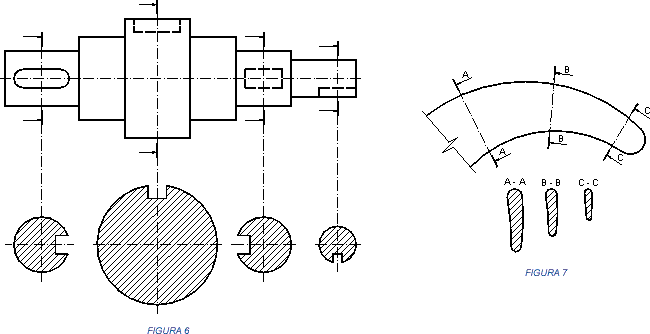

3. Secciones
  1. Es la intersección del plano de corte con la pieza, esta no representa el resto de la pieza que queda detras de la misma como el corte, siempre que sea posible se representa la sección ya que resulta mas clara y sencilla su representación
    1. Secciones abatidas sin desplazamiento
    2. Secciones abatidas con desplazamiento
    3. Secciones abatidas sucesivas

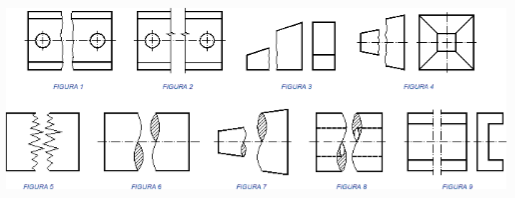

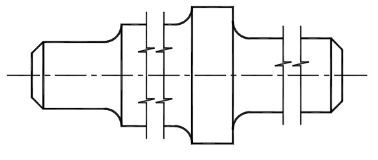

4. Roturas
  1. Al dibujar objetos largos y uniformes, se suele representar interrumpidos por lineas de rotura, las roturas ahorran espacio de representación, al suprimir partes constantes y regulares de las piezas y limitar la representación a las partes suficientes para su definición y acotación

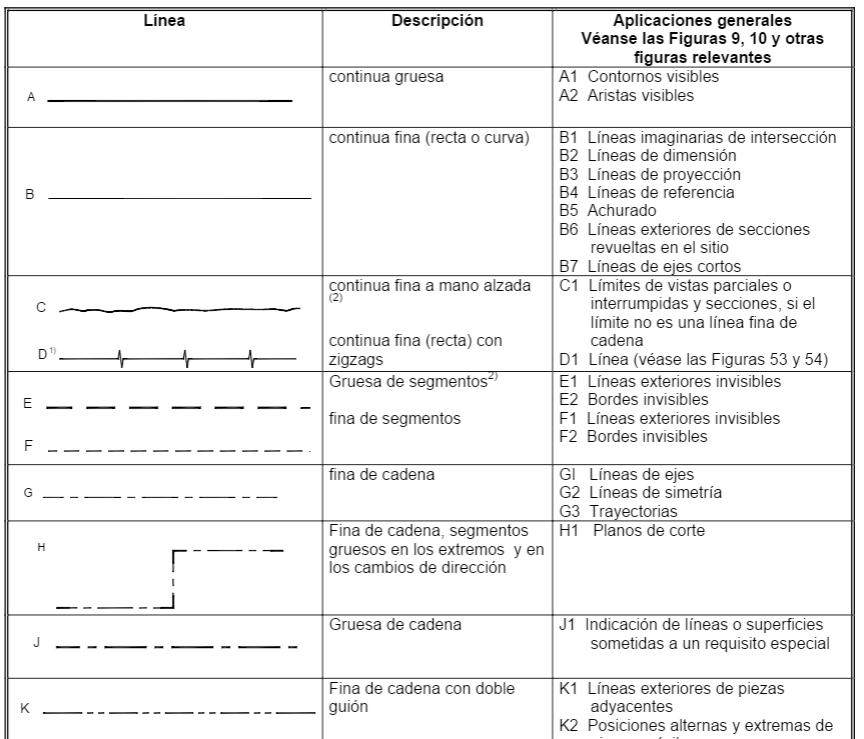

Lineas Normalizadas
1. La lineas normalizadas son empleadas en planos, para representar y trasmitir cada una una descripcion diferente, en dibujo técnico se utilizan diferentes tipos los cuales han sido estandarizados en una norma según su tipos y espesores
  1. Continua gruesa

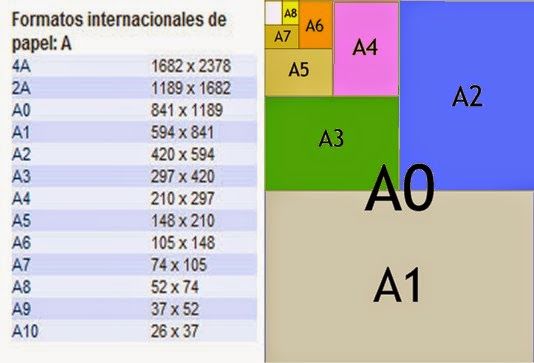

Formato Normalizado
1. Es un formato de papel y están definidos por la norma NTC 1001 y su orden de clasificación es de acuerdo a sus dimensiones, largo y ancho
  1. Los mas comunes son: A0, A1, A2, A3, A4, A5
Escalas Normalizadas
1. Se define escala como la relación entre la dimensión dibujada respecto a su dimensión, escalas= dimensión dibujo /dimensión realidad
  1. Escala natural
    1. Escala con relación 1:1 dibujada a su tamaño real

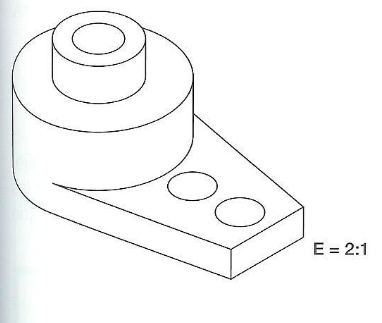

  2. Escala de ampliación
    1. Escala en la cual la relación es mayor que 1:1 se representa por X:1, teniendo en cuenta la relación Escala: dimensión dibujo/ dimensión real si el numerador es mayor que el denominador es escala de ampliación
  3. Escala de reducción
    1. Escala en la cual la relación es menor que 1:1 se representa por 1:x, teniendo en cuenta la relación Escala: dimensión dibujo/ dimensión real si el numerador es menor que el denominador es escala de reducción
Carlos Julian Valencia Monsalve grupo 212060_47
