R E D E S

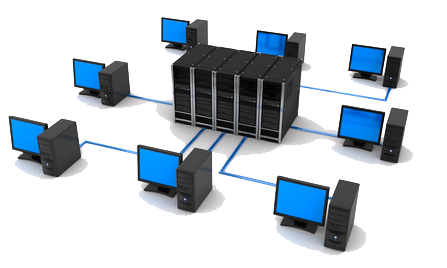

- ARQUITECTURA DE REDES

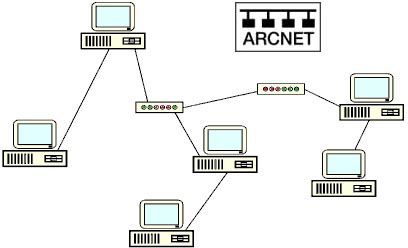

- ARCNET

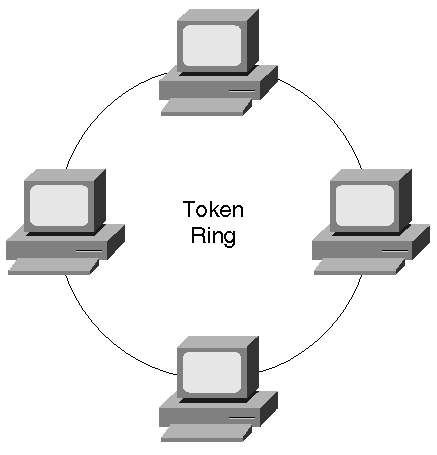

- TOKEN RING
- ETHERNET
- ARCNET

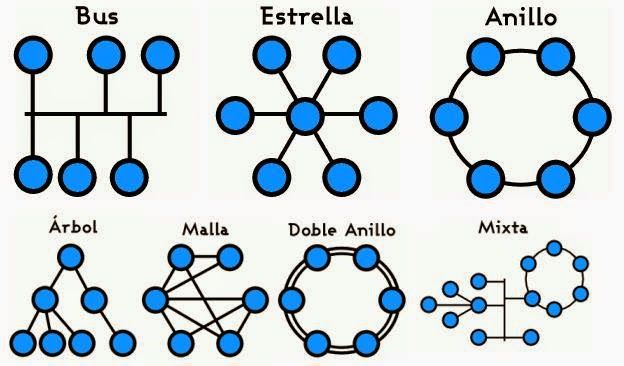

- TOPOLOGIAS
- BUS
- MALLA
- MALLA
- ANILLO
- ESRELLA
- ARBOL
- ARBOL
- BUS

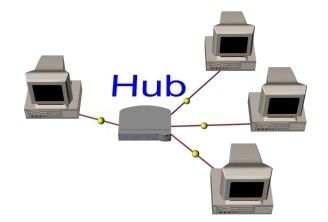

- HUB O CONCENTRADOR
- Dispositivo de red central que conecta
todos los dispositivos que utilice la red
solo repite la señal que recibe
- Dispositivo de red central que conecta
todos los dispositivos que utilice la red
solo repite la señal que recibe

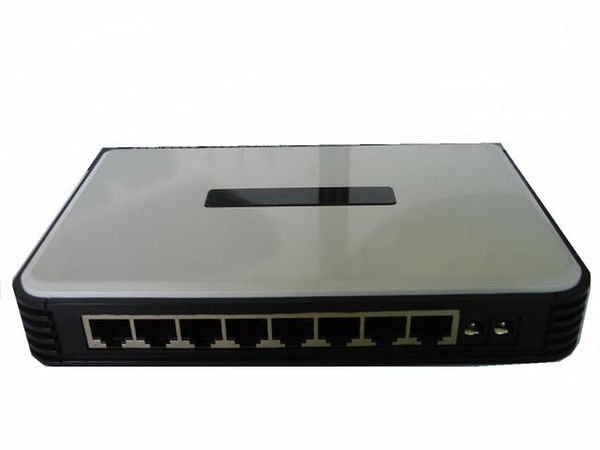

- SWITCH O
INTERRUPTOR
- Dispositivo de red que es capaz
de direccionar el destino de los
paquetes de informacion
- Dispositivo de red que es capaz
de direccionar el destino de los
paquetes de informacion

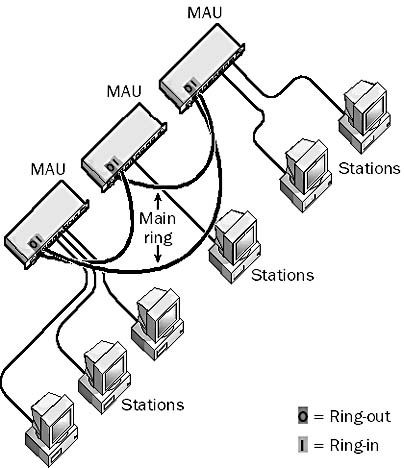

- MAU O MSAU (UNIDAD DE
ACCESO MULTIESTACION
- Dispositivo de red central que pasa la
informacion de PC en PC hasta llegar a
su destino
- Dispositivo de red central que pasa la
informacion de PC en PC hasta llegar a
su destino

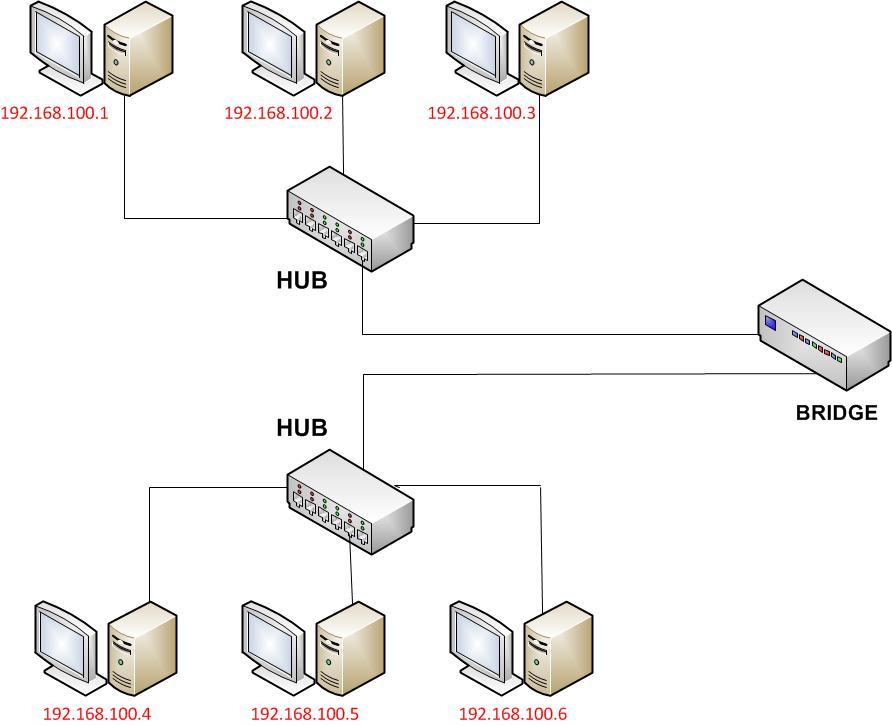

- PUENTE O BRIDGE
- Se encarga de conectar
segmentos de LAN'S con
topologia diferente pero que
utilicen el mismo protocolo de
comunicacion
- Se encarga de conectar
segmentos de LAN'S con
topologia diferente pero que
utilicen el mismo protocolo de
comunicacion
- RUTEADOR O ROUTERS
- Dispositivo de interconexion de red
que establece rutas de
transferencia de informacion a
grandes distancias
- Dispositivo de interconexion de red
que establece rutas de
transferencia de informacion a
grandes distancias
- SERVIDORES
- Proxy
- Correo
- Correo
- Seguridad
- Telefonia
- Reserva
- Reserva
- Fax
- Impresora
- Impresora
- Proxy

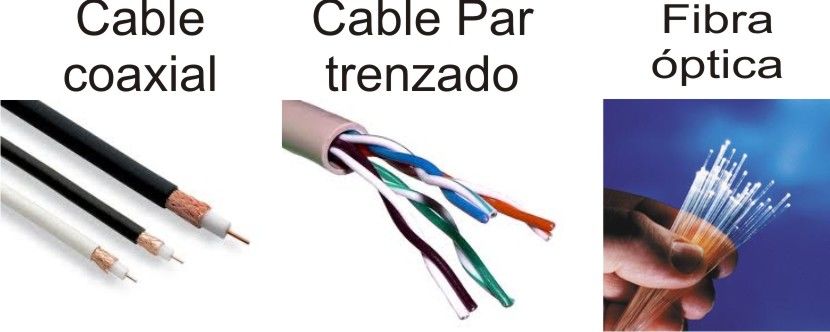

- MEDIOS DE
TRANSMISION
- No guiada
- la señal depende del
medio en el que se
conecta
- la señal depende del
medio en el que se
conecta
- Guiada
- No guiada
- MODELO TCP/IP
- CAPAS DE ENLACE
- CAPA DE RED
- CAPA DE TRANSPORTE
- CAPA DE APLICACION
- CAPA DE APLICACION
- CAPA DE TRANSPORTE
- CAPA DE RED
- este modelo se
divide en cuatro
capas
- CAPAS DE ENLACE
- PASOS PARA CREAR UN CABLE UTP CON
RANURAS RJ 45
- PASO1:comenzamos el trabajo pelando la
cubierta externa del cable utp a uns 4cm del
extremo .
- paso2:sujetar con fuerza para que no cambie el orden
hasta acabar la construccion del conector
- paso3: estirar los cables poniendolos totalmente
estirados
- paso4: conectar los cables aproximadamente 17mm desde la
cubierta externa, antes de meter los cables al cabezal debes
ordenarlo con la noma ya sea la A O B
- PASO 5: despues de oredenar los cables, los introduciomos
poniendo un poco de fuerza hasta que lleguen al tope del
conector rj45
- paso6: untilizando el crimping, meter el el cablezal y
presionando con fuerza moderadahacia adentro
,presionar hasta que los dientes del cablezal
muerdan bien los cables utp.
- paso7: hacer lo mismo con el otro extremo del cabe y verificar si funciono
- paso7: hacer lo mismo con el otro extremo del cabe y verificar si funciono
- paso6: untilizando el crimping, meter el el cablezal y
presionando con fuerza moderadahacia adentro
,presionar hasta que los dientes del cablezal
muerdan bien los cables utp.
- PASO 5: despues de oredenar los cables, los introduciomos
poniendo un poco de fuerza hasta que lleguen al tope del
conector rj45
- paso4: conectar los cables aproximadamente 17mm desde la
cubierta externa, antes de meter los cables al cabezal debes
ordenarlo con la noma ya sea la A O B
- paso3: estirar los cables poniendolos totalmente
estirados
- paso2:sujetar con fuerza para que no cambie el orden
hasta acabar la construccion del conector
- NORMA A
- 1.-blanco naranja
2.-naranja
3.-blancoverde 4.-azul
5.- azulblanco 6.-verde
7.-marronblanco 8.-
marron
- 1.-blanco naranja
2.-naranja
3.-blancoverde 4.-azul
5.- azulblanco 6.-verde
7.-marronblanco 8.-
marron
- NORMA B
- 1.-blancoverde
2.-verde
3.-naranjablanco
4.-azul 5,-azulblanco
6.-naranja
7.-marronblanco
8.-marron
- 1.-blancoverde
2.-verde
3.-naranjablanco
4.-azul 5,-azulblanco
6.-naranja
7.-marronblanco
8.-marron
- pasos para conectar
- PASO1:comenzamos el trabajo pelando la
cubierta externa del cable utp a uns 4cm del
extremo .
- modelo osi
- este modelo se
divide en 7 capas
- 7.-aplicacion
- 6.-presentacion
- 5.-sesion
- 4.-transporte
- 3.-red
- 2.-datos de enlace
- 1.-fisica
- 1.-fisica
- 2.-datos de enlace
- 3.-red
- 4.-transporte
- 5.-sesion
- 6.-presentacion
- 7.-aplicacion
- este modelo se
divide en 7 capas
