MOMENTO 2:
PLANEACION E
INVESTIGACION
- FORMATO NORMALIZADO
- Se llama formato normalizado al
tamaño, posición y dimensiones que
se le da al papel, transformado en
lámina de trabajo

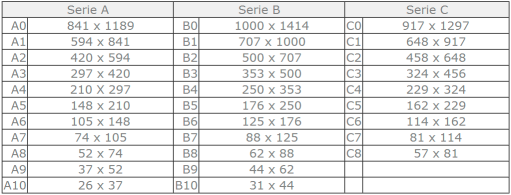

- Las dimensiones de los formatos responden a
las reglas de doblado, semejanza y referencia.
Según las cuales se determina las dimensiones
del formato base llamado A0 cuyas
dimensiones serían 1189 x 841 mm.

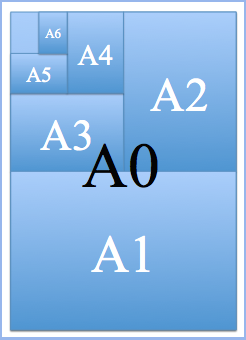

- Un formato se
obtiene por doblado
transversal del
inmediato superior
- La relación
entre los lados
de un formato
es igual a la
relación
existente entre
el lado de un
cuadrado y su
diagonal, es
decir 1/√2
- Y finalmente para
la obtención de los
formatos se parte
de un formato
base de 1 m².
Aplicando estas
tres reglas,
- Un formato se
obtiene por doblado
transversal del
inmediato superior
- Los formatos mas comunes son los tipo
A pero existen dos formatos auxiliares
que sirven como contenedores de
formatos de papel (sobres y carpetas)
- Las dimensiones de los formatos responden a
las reglas de doblado, semejanza y referencia.
Según las cuales se determina las dimensiones
del formato base llamado A0 cuyas
dimensiones serían 1189 x 841 mm.
- Se llama formato normalizado al
tamaño, posición y dimensiones que
se le da al papel, transformado en
lámina de trabajo
- LINEAS NORMALIZADAS
- Al igual que en otros apartados del
Dibujo Técnico Industrial, las lineas
también están normalizadas, así como
sus series, clases, representación y
aplicación de las mismas.

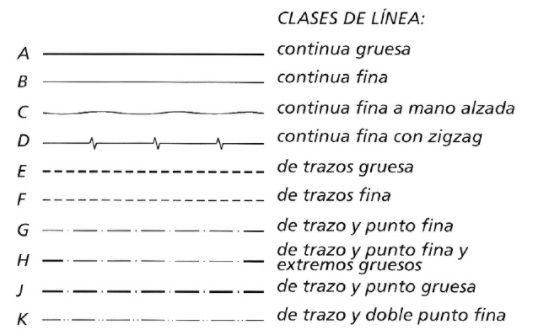

- Además de por su
trazado, las líneas se
diferencian por su
anchura o grosor. En
los trazados a lápiz,
esta diferenciación se
hace variando la
presión del lápiz o
usando lápices de
diferentes durezas
- El espaciado mínimo entre
líneas paralelas (comprendida
la representación de los
rayados) no debe nunca ser
inferior a dos veces la anchura
de la línea más gruesa. Se
recomienda que este espacio
no sea nunca inferior a 0,7
mm.
- El espaciado mínimo entre
líneas paralelas (comprendida
la representación de los
rayados) no debe nunca ser
inferior a dos veces la anchura
de la línea más gruesa. Se
recomienda que este espacio
no sea nunca inferior a 0,7
mm.
- Al igual que en otros apartados del
Dibujo Técnico Industrial, las lineas
también están normalizadas, así como
sus series, clases, representación y
aplicación de las mismas.
- ESCALAS NORMALIZADAS

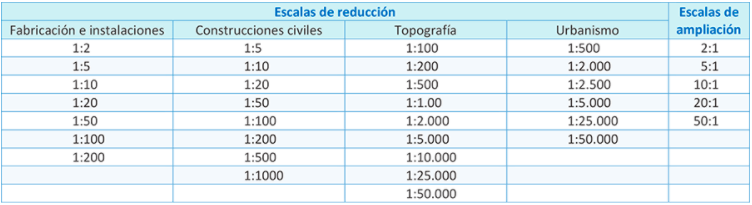

- Se define la ESCALA como la
relación entre la dimensión
dibujada respecto de su
dimensión real, esto es:
- Si el numerador de esta
fracción es mayor que el
denominador, se trata de una
escala de ampliación, y será de
reducción en caso contrario. La
escala 1:1 corresponde a un
objeto dibujado a su tamaño
real (escala natural)
- Si el numerador de esta
fracción es mayor que el
denominador, se trata de una
escala de ampliación, y será de
reducción en caso contrario. La
escala 1:1 corresponde a un
objeto dibujado a su tamaño
real (escala natural)
- Se define la ESCALA como la
relación entre la dimensión
dibujada respecto de su
dimensión real, esto es:
- VISTAS

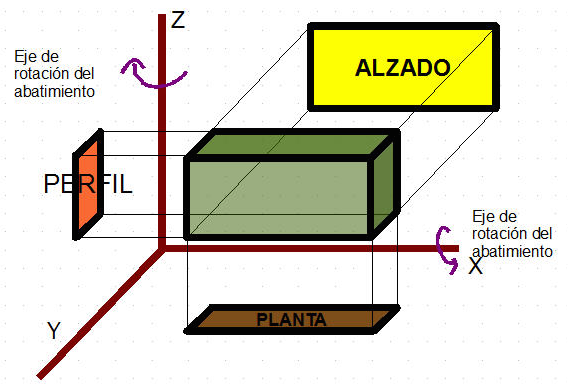

- Las vistas de un
objeto son la
proyección
ortogonal diédrica
sobre los planos ZX
(ALZADO), ZY
(PERFIL), XY
(PLANTA).
- EL ALZADO: Resulta de dibujar el
objeto visto desde el frente. Es la
vista más representativa del objeto. .
- PLANTA: Es el resultado de dibujar el objeto
visto desde arriba, se dibuja debajo del
alzado y tienen el mismo ancho
- PERFIL: Resultado de dibujar el objeto visto desde
el lateral. Se dibuja en el lado contrario desde
donde se mira y tiene el mismo alto que el
alzado.
- PERFIL: Resultado de dibujar el objeto visto desde
el lateral. Se dibuja en el lado contrario desde
donde se mira y tiene el mismo alto que el
alzado.
- PLANTA: Es el resultado de dibujar el objeto
visto desde arriba, se dibuja debajo del
alzado y tienen el mismo ancho
- Las vistas necesarias son cuando
una pieza pueda ser representada
por su alzado y la planta o por el
alzado y una vista de perfil, se
optará por aquella solución que
facilite la interpretación de la
pieza, y de ser indiferente aquella
que conlleve el menor número de
aristas ocultas.
- Con el objeto de conseguir
representaciones más claras y
simplificadas, ahorrando a su
vez tiempo de ejecución,
pueden realizarse una serie de
representaciones especiales
- Las Piezas simétricas pueden
representarse mediante una
fracción de su vista
- Una vista cambiada de posición ocurre
cuando la vista no ocupe su posición
según el método adoptado, se indicará
la dirección de observación mediante
una flecha y una letra mayúscula
- Si un detalle de una pieza, no
quedara bien definido
mediante las vistas
normales, podrá dibujarse y
se indicara con una letra
mayúscula y una flecha fina
a mano alzada
- Las vistas locales se dibujan
con línea gruesa, y unidas a
la vista principal por una
línea fina de trazo y punto
- Suele presentarse en piezas con nervios o
brazos que forman ángulos distintos de
90º respecto a las direcciones principales
de los ejes. Se representará una vista en
posición real, y la otra eliminando el
ángulo de inclinación del detalle
- En ocasiones las intersecciones de superficies, no
se produce de forma clara, es el caso de los
redondeos, chaflanes, piezas obtenidas por
doblado o intersecciones de cilindros de igual o
distinto diámetro. En estos casos las líneas de
intersección se representarán mediante una línea
fina que no toque los contornos de la piezas
- Las Piezas simétricas pueden
representarse mediante una
fracción de su vista
- EL ALZADO: Resulta de dibujar el
objeto visto desde el frente. Es la
vista más representativa del objeto. .
- Las vistas de un
objeto son la
proyección
ortogonal diédrica
sobre los planos ZX
(ALZADO), ZY
(PERFIL), XY
(PLANTA).
- CORTES,
SECCIONES
Y ROTURAS

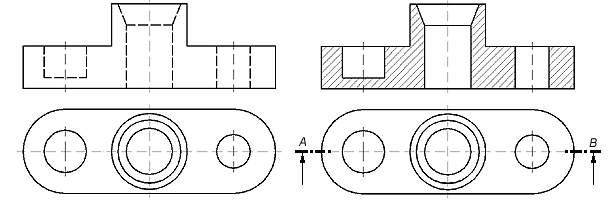

- Un corte es el
artificio mediante el
cual, en la
representación de
una pieza,
eliminamos parte de
la misma, con objeto
de clarificar y hacer
más sencilla su
representación y
acotación.
- Una sección, a diferencia de un corte,
no se representa el resto de la pieza
que queda detrás de la misma. Siempre
que sea posible, se preferirá
representar la sección, ya que resulta
más clara y sencilla su representación.
- Las roturas ahorran espacio
de representación, al suprimir
partes constantes y regulares
de las piezas, y limitar la
representación, a las partes
suficientes para su definición
y acotación.
- Un corte es el
artificio mediante el
cual, en la
representación de
una pieza,
eliminamos parte de
la misma, con objeto
de clarificar y hacer
más sencilla su
representación y
acotación.
- ANDRES FELIPE RAMIREZ
- GRUPO 212060_46
- GRUPO 212060_46
