DIBUJO PROYECTIVO.
- FORMATOS NORMALIZADOS
- El formato es el recuadro
normalizado en orden a sus
dimensiones de largo y ancho en
donde se realizan todos los dibujos
técnicos. Los formatos se distinguen
con las letras A, B, C, D, E,…y así
sucesivamente.
- VENTAJAS
- • - La unificación del tamaño de los
formatos para su posterior archivado.
• - La construcción de posteriores
muebles, del tamaño de los formatos
normalizados para un
aprovechamiento total del espacio. •
-Facilitar su manejo. • - Adaptar los
dibujos a los diferentes tamaños. • - La
reducción de un formato se realiza de
forma uniforme y el formato
resultante aclara totalmente la
definición del elemento representado.
• - La gestión de planos se realiza de
forma eficiente y su plegado se realiza
sin ningún problema.
- • - La unificación del tamaño de los
formatos para su posterior archivado.
• - La construcción de posteriores
muebles, del tamaño de los formatos
normalizados para un
aprovechamiento total del espacio. •
-Facilitar su manejo. • - Adaptar los
dibujos a los diferentes tamaños. • - La
reducción de un formato se realiza de
forma uniforme y el formato
resultante aclara totalmente la
definición del elemento representado.
• - La gestión de planos se realiza de
forma eficiente y su plegado se realiza
sin ningún problema.

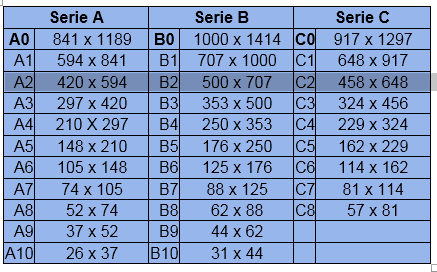

- Se construyen con las
medidas anteriores se
redondean dando lugar a la
siguiente tabla que resume
las medidas de los diferentes
formatos:

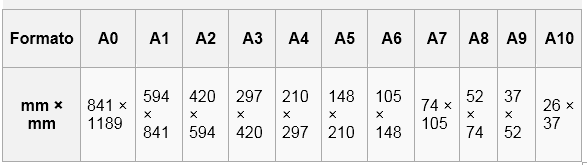

- FORMATO
MAS COMUN
SERIE A ASI:
- El formato es el recuadro
normalizado en orden a sus
dimensiones de largo y ancho en
donde se realizan todos los dibujos
técnicos. Los formatos se distinguen
con las letras A, B, C, D, E,…y así
sucesivamente.
- LINEAS NORMALIZADAS
- En los dibujos técnicos se utilizan
diferentes tipos de líneas, sus tipos
y espesores, han sido normalizados
en las diferentes formas
- MAS COMUNES

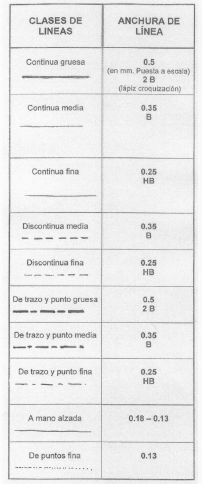

- solo se utilizaran los tipos y espesores
de líneas indicadas en la imagen
adjunta. En caso de utilizar otros tipos
de líneas diferentes a los indicados, o
que se empleen en otras aplicaciones
distintas a las indicadas en la tabla, los
convenios elegidos deben de estar
indicados en otras normas
internacionales o deben citarse.
- solo se utilizaran los tipos y espesores
de líneas indicadas en la imagen
adjunta. En caso de utilizar otros tipos
de líneas diferentes a los indicados, o
que se empleen en otras aplicaciones
distintas a las indicadas en la tabla, los
convenios elegidos deben de estar
indicados en otras normas
internacionales o deben citarse.
- En los dibujos técnicos se utilizan
diferentes tipos de líneas, sus tipos
y espesores, han sido normalizados
en las diferentes formas
- ESCALAS NORMALIZADAS
- La representación de objetos a su
tamaño natural no es posible cuando
éstos son muy grandes o cuando son
muy pequeños. En el primer caso,
porque requerirían formatos de
dimensiones poco manejables y en
el segundo, porque faltaría claridad
en la definición de los mismos.
- CLASES MAS COMUNES
- ESCALA NATURAL
- Significa que una medida que
tomemos del dibujo, en la
unidad que queramos, se
corresponde, con una medida
del objeto real en dicha unidad
elegida. Asi : E:1.1
- Significa que una medida que
tomemos del dibujo, en la
unidad que queramos, se
corresponde, con una medida
del objeto real en dicha unidad
elegida. Asi : E:1.1
- ESCALA DE REDUCCION
- En ella el dibujo
representa a la realidad
a un tamaño inferior al
real. Asi: 1:2
- En ella el dibujo
representa a la realidad
a un tamaño inferior al
real. Asi: 1:2
- ESCALA DE AMPLIACION
- Con estas escalas el objeto o
realidad representada, se hace a
un tamaño superior al real. Las
escalas de ampliación
normalizadas, son las siguientes:
E = 2:1 ; E = 5:1 y E = 10:1
- Con estas escalas el objeto o
realidad representada, se hace a
un tamaño superior al real. Las
escalas de ampliación
normalizadas, son las siguientes:
E = 2:1 ; E = 5:1 y E = 10:1
- ESCALA NATURAL
- La representación de objetos a su
tamaño natural no es posible cuando
éstos son muy grandes o cuando son
muy pequeños. En el primer caso,
porque requerirían formatos de
dimensiones poco manejables y en
el segundo, porque faltaría claridad
en la definición de los mismos.
- VISTAS
- las proyecciones ortogonales de un
objeto, según las distintas
direcciones desde donde se mire.
- COMO SE CONSTRUYE
- Si situamos un observador según las seis
direcciones indicadas por las flechas,
obtendríamos las seis vistas posibles de un
objeto. Estas vistas reciben las siguientes
denominaciones: Vista A: Vista de frente o
alzado Vista B: Vista superior o planta Vista C:
Vista derecha o lateral derecha Vista D: Vista
izquierda o lateral izquierda Vista E: Vista
inferior Vista F: Vista posterior
- Si situamos un observador según las seis
direcciones indicadas por las flechas,
obtendríamos las seis vistas posibles de un
objeto. Estas vistas reciben las siguientes
denominaciones: Vista A: Vista de frente o
alzado Vista B: Vista superior o planta Vista C:
Vista derecha o lateral derecha Vista D: Vista
izquierda o lateral izquierda Vista E: Vista
inferior Vista F: Vista posterior
- VISTAS NECESARIAS
- Para la elección de las
vistas de un objeto,
seguiremos el criterio de
que estas deben ser, las
mínimas, suficientes y
adecuadas, para que la
pieza quede total y
correctamente definida.
- En general, y salvo en piezas muy complejas,
bastará con la representación del alzado
planta y una vista lateral. En piezas simples
bastará con una o dos vistas. Cuando sea
indiferente la elección de la vista de perfil, se
optará por la vista lateral izquierda, que como
es sabido se representa a la derecha del
alzado. Cuando una pieza pueda ser
representada por su alzado y la planta o por
el alzado y una vista de perfil, se optará por
aquella solución que facilite la interpretación
de la pieza, y de ser indiferente aquella que
conlleve el menor número de aristas ocultas.
- En general, y salvo en piezas muy complejas,
bastará con la representación del alzado
planta y una vista lateral. En piezas simples
bastará con una o dos vistas. Cuando sea
indiferente la elección de la vista de perfil, se
optará por la vista lateral izquierda, que como
es sabido se representa a la derecha del
alzado. Cuando una pieza pueda ser
representada por su alzado y la planta o por
el alzado y una vista de perfil, se optará por
aquella solución que facilite la interpretación
de la pieza, y de ser indiferente aquella que
conlleve el menor número de aristas ocultas.
- Para la elección de las
vistas de un objeto,
seguiremos el criterio de
que estas deben ser, las
mínimas, suficientes y
adecuadas, para que la
pieza quede total y
correctamente definida.
- VISTAS ESPECIALES
- Con el objeto de conseguir
representaciones más claras y
simplificadas, ahorrando a su
vez tiempo de ejecución, pueden
realizarse una serie de
representaciones especiales de
las vistas de un objeto como:
- VISTAS DE PIEZAS SIMÉTRICAS

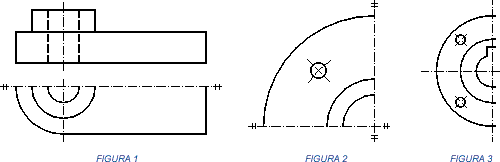

- En los casos de piezas con uno o varios ejes de simetría,
puede representarse dicha pieza mediante una fracción
de su vista (figuras 1 y 2). La traza del plano de simetría
que limita el contorno de la vista, se marca en cada uno
de sus extremos con dos pequeños trazos finos
paralelos, perpendiculares al eje. También se pueden
prolongar las arista de la pieza, ligeramente más allá de
la traza del plano de simetría, en cuyo caso, no se
indicarán los trazos paralelos en los extremos del eje
(figura 3).
- En los casos de piezas con uno o varios ejes de simetría,
puede representarse dicha pieza mediante una fracción
de su vista (figuras 1 y 2). La traza del plano de simetría
que limita el contorno de la vista, se marca en cada uno
de sus extremos con dos pequeños trazos finos
paralelos, perpendiculares al eje. También se pueden
prolongar las arista de la pieza, ligeramente más allá de
la traza del plano de simetría, en cuyo caso, no se
indicarán los trazos paralelos en los extremos del eje
(figura 3).
- VISTAS CAMBIADAS DE POSICIÓN
- Cuando por motivos excepcionales, una
vista no ocupe su posición según el
método adoptado, se indicará la
dirección de observación mediante una
flecha y una letra mayúscula; la flecha
será de mayor tamaño que las de
acotación y la letra mayor que las cifras
de cota. En la vista cambiada de posición
se indicará dicha letra, o bien la
indicación de “Visto por ..” (figuras 4 y 5).
- Cuando por motivos excepcionales, una
vista no ocupe su posición según el
método adoptado, se indicará la
dirección de observación mediante una
flecha y una letra mayúscula; la flecha
será de mayor tamaño que las de
acotación y la letra mayor que las cifras
de cota. En la vista cambiada de posición
se indicará dicha letra, o bien la
indicación de “Visto por ..” (figuras 4 y 5).
- VISTAS DE DETALLE
- Si un detalle de una pieza, no
quedara bien definido
mediante las vistas normales,
podrá dibujarse un vista
parcial de dicho detalle
- Si un detalle de una pieza, no
quedara bien definido
mediante las vistas normales,
podrá dibujarse un vista
parcial de dicho detalle
- VISTAS LOCALES

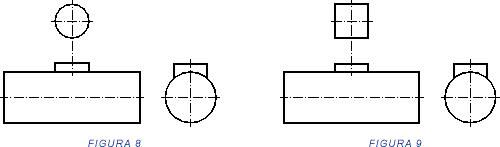

- En elementos simétricos, se permite
realizar vistas locales en lugar de una
vista completa. Para la representación
de estas vistas se seguirá el método del
tercer diedro, independientemente del
método general de representación
adoptado. Estas vistas locales se
dibujan con línea gruesa, y unidas a la
vista principal por una línea fina de
trazo y punto (figuras 8 y 9).
- En elementos simétricos, se permite
realizar vistas locales en lugar de una
vista completa. Para la representación
de estas vistas se seguirá el método del
tercer diedro, independientemente del
método general de representación
adoptado. Estas vistas locales se
dibujan con línea gruesa, y unidas a la
vista principal por una línea fina de
trazo y punto (figuras 8 y 9).
- VISTAS GIRADAS
- Tienen como objetivo, el evitar la
representación de elementos de
objetos, que en vista normal no
aparecerían con su verdadera forma.
Suele presentarse en piezas con
nervios o brazos que forman ángulos
distintos de 90º respecto a las
direcciones principales de los ejes.
- Tienen como objetivo, el evitar la
representación de elementos de
objetos, que en vista normal no
aparecerían con su verdadera forma.
Suele presentarse en piezas con
nervios o brazos que forman ángulos
distintos de 90º respecto a las
direcciones principales de los ejes.
- VISTAS AUXILIARS

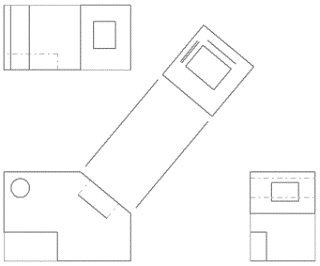

- Son las que se obtienen al proyectar una vista en dirección diferente de las seis denominadas
principales. Esto es, la que resulta al proyectar sobre cualquier plano que no sea el horizontal,
el vertical o el del perfil. Las vistas auxiliares se emplean cuando las piezas tienen partes
oblicuas o los planos de proyección.
- Se clasifican
- Simples
- Dobles
- Simples
- Se clasifican
- Son las que se obtienen al proyectar una vista en dirección diferente de las seis denominadas
principales. Esto es, la que resulta al proyectar sobre cualquier plano que no sea el horizontal,
el vertical o el del perfil. Las vistas auxiliares se emplean cuando las piezas tienen partes
oblicuas o los planos de proyección.

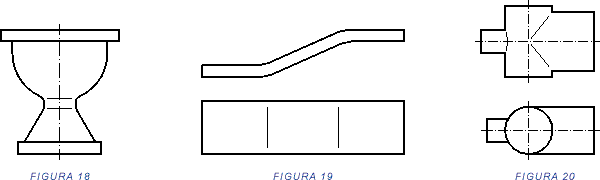

- INTERSECCIONES FICTICIAS
- En ocasiones las intersecciones de superficies, no se
produce de forma clara, es el caso de los redondeos,
chaflanes, piezas obtenidas por doblado o
intersecciones de cilindros de igual o distinto
diámetro. En estos casos las líneas de intersección
se representarán mediante una línea fina que no
toque los contornos de la piezas. Los tres ejemplos
siguientes muestran claramente la mecánica de
este tipo de intersecciones (figuras 18, 19 y 20).
- En ocasiones las intersecciones de superficies, no se
produce de forma clara, es el caso de los redondeos,
chaflanes, piezas obtenidas por doblado o
intersecciones de cilindros de igual o distinto
diámetro. En estos casos las líneas de intersección
se representarán mediante una línea fina que no
toque los contornos de la piezas. Los tres ejemplos
siguientes muestran claramente la mecánica de
este tipo de intersecciones (figuras 18, 19 y 20).
- VISTAS DE PIEZAS SIMÉTRICAS
- Con el objeto de conseguir
representaciones más claras y
simplificadas, ahorrando a su
vez tiempo de ejecución, pueden
realizarse una serie de
representaciones especiales de
las vistas de un objeto como:
- las proyecciones ortogonales de un
objeto, según las distintas
direcciones desde donde se mire.
- CORTES, SECCIONES Y ROTURAS
- ROTURAS Cuando se dibujan objetos
muy largos que por sus dimensiones
queden muy ajustados o no quepan
dentro del espacio de papel, se elimina
a través de las roturas una parte de la
pieza que no es necesaria para su
comprensión, por lo tanto, las roturas
ahorran espacio en la representación y
la limitan a las partes suficientes para
su definición y acotación, sin embargo
siempre se debe indicar con una cota la
longitud total de la pieza.
- Tipos
- Según el tipo de Representación
- Piezas en Cuña y Piramidales
- Piezas de Madera:
- Piezas Cilíndricas Macizas
- Piezas Cónicas
- Piezas Cilíndricas Huecas
- Piezas Uniformes
- Según el tipo de Representación
- Tipos

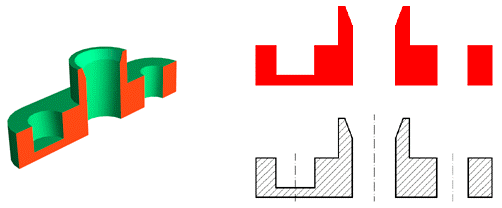

- SECCIÓN es la intersección del plano de corte con la pieza
(la superficie indicada de color rojo), como puede
apreciarse cuando se representa una sección, a diferencia
de un corte, no se representa el resto de la pieza que
queda detrás de la misma. Siempre que sea posible, se
preferirá representar la sección, ya que resulta más clara
y sencilla su representación
- Tipos
- Sección Abatida
- Sección Desplazada
- Sección Abatida
- Tipos
- UN CORTE es el artificio mediante el cual,
en la representación de una pieza,
eliminamos parte de la misma, con
objeto de clarificar y hacer más sencilla
su representación y acotación.
- Tipos
- Por planos paralelos
- Por un solo plano
- Con giro
- Semicorte o cuadrante:
- Parcial
- Por planos paralelos
- Tipos
- ROTURAS Cuando se dibujan objetos
muy largos que por sus dimensiones
queden muy ajustados o no quepan
dentro del espacio de papel, se elimina
a través de las roturas una parte de la
pieza que no es necesaria para su
comprensión, por lo tanto, las roturas
ahorran espacio en la representación y
la limitan a las partes suficientes para
su definición y acotación, sin embargo
siempre se debe indicar con una cota la
longitud total de la pieza.
- ADRIANA RODRIGUEZ RUIZ
DIBUJO DE INGENIERIA
PERIODO 16-04
Media attachments
Want to create your own Mind Maps for free with GoConqr? Learn more.
