Momento 2 DIBUJO PROYECTIVO

Description

Conceptos de la unidad dos, referentes a formatos normalizas, lineas normalizadas, Escalas normalizadas, vistas, cortes y secciones
Alejandro Herrera
Mind Map by Alejandro Herrera, updated more than 1 year ago
Alejandro Herrera
Created by Alejandro Herrera over 7 years ago
21
0

Resource summary

Momento 2 DIBUJO PROYECTIVO
  1. Formatos normalizados
    1. Formato normalizado es el tamaño, posición y dimensiones que se le dan al papel, para adecuarlos al trabajo.

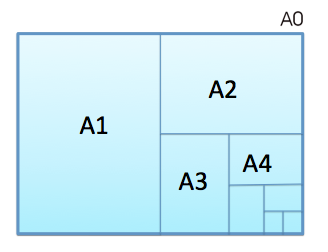

      1. Los siguientes son los tamaños para cada formato de la seria A

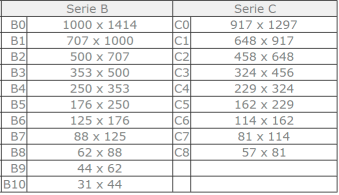

        1. Dos series mas de formato denominadas B y C, sirven como contenedores de los formatos de papel A
    2. Lineas norrmalizadas
      1. Elementos que ayudan a conformar un dibujo técnico, con cada tipo de linea y grosor se representa algo diferente dentro de la pieza

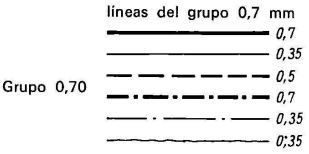

        1. Hay diferentes grupos de liienas, algunos ejemplos y para que se usan
          1. El grupo 1 se usa para dibujo de grandes dimensiones y pocos detalles.
            1. Con los cuatro grupos de líneas se confeccionan toda clase de dibujos
              1. Para las diferentes vistas de una pieza, dibujadas a la misma escala, debe conservarse la misma anchura de líneas.

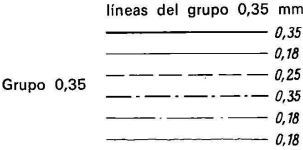

                1. El grupo de 0.35 se usa para dibujo pequeños y con muchos detalles

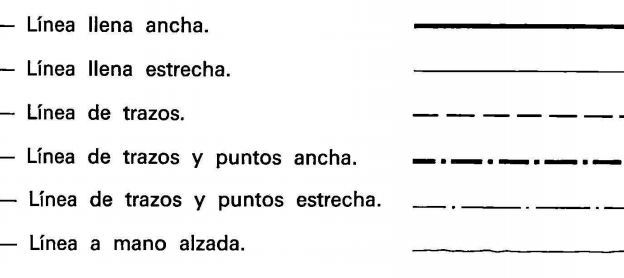

                  1. Tipos de Linea
                    1. LLena Gruesa (cotornos vistos, Aristas vistas)
                      1. LLena Fina (Lineas Ficticias vistas, Lienas cota, Lineas de proyección, Lineas de referencias, Rayados, Contornos de secciones abatidas sobre las superficies del dibujo, ejes cortos)
                        1. C. Linea Fina a mano alzada, D. LLena fina con zig zag (Limites de vistas o cortes parciales, o interrumpidos, si estos limites no son lineas finas a trazos y puntos)
                          1. E. Gruesa de trazos, F. Fina de trazos (contornos ocultos, Aristas ocultas)
                            1. G. Fina de trazo y punto (Ejes de revolución, Trazas de plano de simetría, trayectorias)
                              1. H. Fina de trazo y punto, gruesa en los extremos y en los cambio de dirección (Trazas de plano de corte)
                                1. J. Gruesa de trazo y unto (Indicación de lineas o superficies que son objeto de especificaciones particulares)
                                  1. K. Fina de trazo y puntos (Contornos de piezas adyacentes, posiciones intermedias y extremos de piezas móviles, Lineas de centros de gravedad, contornos iniciales antes de conformado, partes situadas delante de un plano de corte)
                            2. Escalas normalizadas
                              1. La escala se vuelve necesaria cuando los objetos que vamos a dibujar son demasiado grandes o demasiado pequeños. haciendo difícil su representación en papel
                                1. Esta se define como la relación entre la dimensión dibujada respecto de su dimensión real

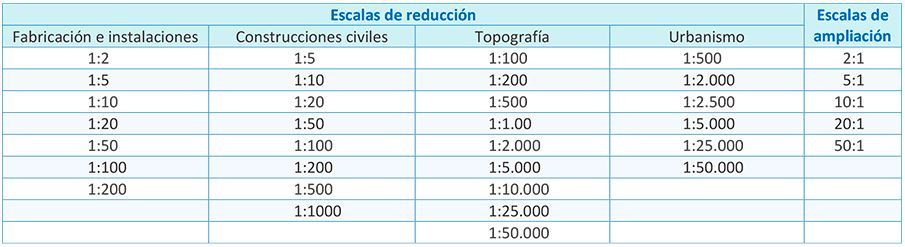

                                  1. Escalas recomendadas para algunas areas
                              2. Vistas
                                1. proyecciones ortogonales de un objeto
                                  1. Vista C: Vista derecha o lateral derecha
                                    1. Vista A: Vista de frente o alzado
                                      1. Vista B: Vista superior o planta
                                        1. Vista D: Vista izquierda o lateral izquierda
                                          1. Vista E: Vista inferior
                                            1. Vista F: Vista posterior

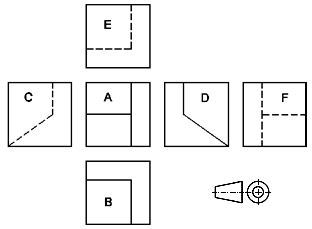

                                              1. ISO A
                                                1. Sistema Americano

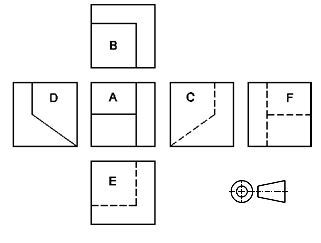

                                                2. ISO E
                                                  1. Sistema Eurepeo
                                              2. Cortes, secciones y roturas
                                                1. Corte: es el proceso por el cual un objeto se divide por medio de uno o mas planos, eliminando la partes de la pieza mas cercana al observador
                                                  1. Se hace con el objetivo de conocer la complejidad interna de la pieza

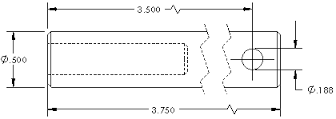

                                                  2. Rotura: Se usan en objetos largos y uniformes, que por su longitud se hace dificil de representar completos en el plano, así que se usan las lineas de ruptura para suprimir partes de la figura constantes y de esta manera prestar atención a los detalles que mas requiere.

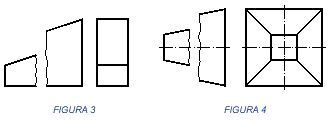

                                                    1. En piezas en cuña y piramidales, se usa igual las roturas
                                                      1. Tipos de roturas en piezas de madera y cilindrica

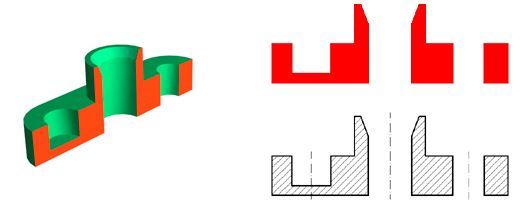

                                                    2. Secciones: la única diferencia con un corte, es que a la hora de representarlo solo se dibuja la intersección del plano con el objeto, si dibujar el resto de la pieza.
