DIBUJO PROYECTIVO 1

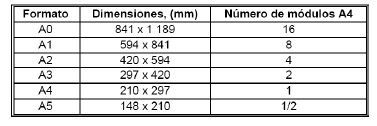

- FORMATO NORMALIZADO
- Se llama formato a la
hoja de papel en que
se realiza un dibujo,
cuya forma y
dimensiones en mm.
están normalizados

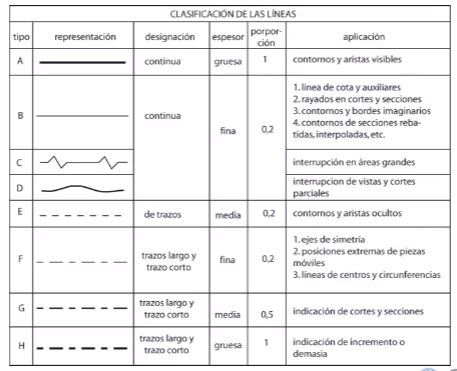

- LINEAS NORMALIZADAS
- SE USAN PARA PROPORCIONAR
UNA INFORMACIÓN
ESPECÍFICAA LAS PERSONAS
QUE OBSERVAN EL DIBUJO

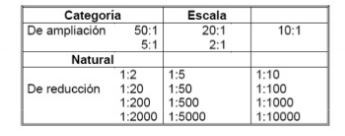

- ESCALA NORMALIZA
- NTC 1580
- SE DEBEN CUMPLIR
LA
NORMALIZACION
POR ESTA NORMA
- SE DEBEN CUMPLIR
LA
NORMALIZACION
POR ESTA NORMA
- la relación entre la
dimensión dibujada
respecto de su
dimensión real,
- NTC 1580

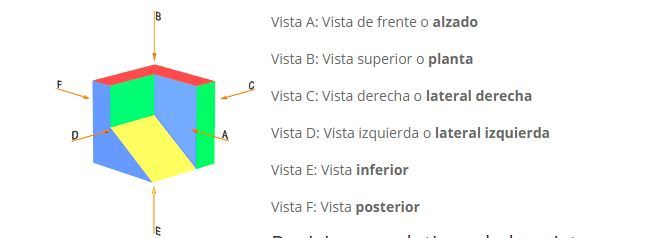

- VISTAS
- También se podría definir las
vistas como, las
proyecciones ortogonales de
un objeto, según las distintas
direcciones desde donde se
mire.
- las vistas NECESARIAS de un objeto, estas deben ser,
las mínimas, suficientes y adecuadas, para que la
pieza quede total y correctamente definida.
- VISTAS ESPECIALES
- Vistas de piezas simétricas
- Vistas cambiadas de posición
- Vistas de detalle
- Vistas locales
- Vistas giradas
- Vistas
desarrolladas
- Vistas de piezas simétricas
- También se podría definir las
vistas como, las
proyecciones ortogonales de
un objeto, según las distintas
direcciones desde donde se
mire.

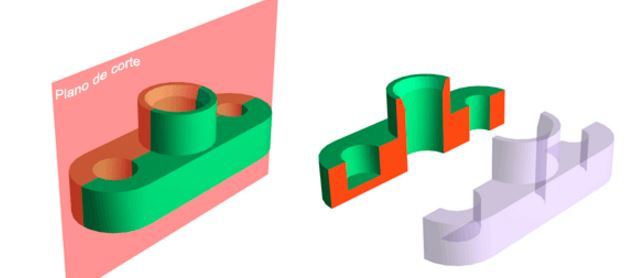

- Un corte es el artificio mediante el cual, en la
representación de una pieza, eliminamos parte
de la misma, con objeto de clarificar y hacer más
sencilla su representación y acotación.
- FRANCISCO JAVIER GALEANO
CODIGO 76045675
