DIBUJO PROYECTIVO UNIDAD 2

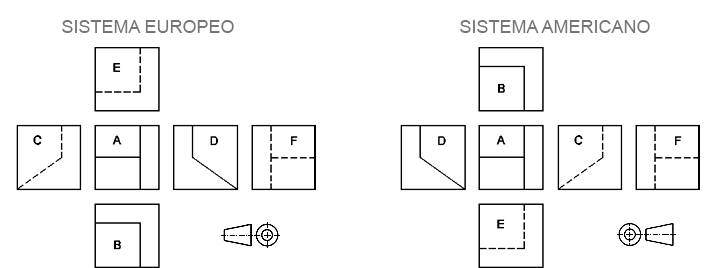

  1. VISTAS
    1. FRONTAL, SUPERIOR, LATERAL, DERECHA E IZQUIERDA, INFERIOR Y POSTERIOR.
      1. VISTAS AUXILIARES
        1. SON VISTAS ADICIONALES QUE AMPLIAN LA INFORMACION DEL OBJETO Y SON SEÑALADAS POR MEDIO DE FLECHAS Y SE IDENTIFICA POR UNA LERTRA MAYUSCULA EN POSICION DE LECTURA.
        2. VISTAS PARCIALES
          1. ESTAS VISTAS SOLO MUESTRAN UN SECTOR DEL OBJETO , NO NECESITA MOSTRAR LA VISTA COMPLETA DEL OBJETO, SE MUETRA UNA VISTA PARCIAL CORTADA PORUNA LINEA EN ZIG-ZAG DELGADA TIPO (D)
          2. VISTAS LOCALES
            1. CUANDO NO SE CONSIDERE NECESARIO PRESENTAR UNA VISTA COMPLETA DEL OBJETO, SE PUEDE PRESENTAR ESTA VISTA, DEJANDO EN CLARO QUE ESTA OPCION NO PERMITE AMBIGUEDADES POR LO QUE ES NECESARIO QUE EL OBJETO AL CUAL SE LE HAGA UNA VISTA LOCAL SEA SIMETRICO.
          3. EDWIN ARMANDO PEÑA_ GRUPO:1_ SEGUNDO SEMESTRE 2016
            1. FORMATOS NORMALIZADOS
              1. SUS MARGENES:
                1. FORMATOS A0 Y A1
                  1. 20 MM
                  2. FORMATOS: A2, A3, A4.
                    1. 10 MM
                      1. SE DEBE DEFINIR UNA MARGEN DE ARCHIVADO DE UNA ANCHURA MINIMA DE 20 MM, EN EL LADO OPUESTO AL CUADRO DE ROTULACION.
                    2. ROTULACION:
                      1. 170 MM DE ANCHO Y 35 MM DE ALTO, LA SUBDIVISION DEBE SER DE 7 PARTES DE 24,3 MM.
                      2. LOS FORMATOS SON LAS DIMENSIONES QUE DEBE TENER UNA HOJA CON RESPECTO A SU LARGO Y ANCHO EN MM.
                        1. LA NORMATIVA DE LOS TAMAÑOS ES: ICONTEC 1981. NTC 1687
                          1. A0
                            1. A1
                              1. A2
                                1. A3
                                  1. 4
                                    1. A5
                                      1. DIMENSIONES 148 * 210
                                      2. DIMENSIONES 210 * 297
                                      3. DIMENSIONES 297 * 420
                                      4. DIMENSIONES 420 * 594
                                      5. DIMENSIONES 594 * 841
                                      6. DIMENSIONES 841 * 1180
                                2. LINEAS NORMALIZADAS
                                  1. SE IDENTIFICAN TIPOS DE LINEAS, ESPESORES CON LA NORMATIVIDAD ISO 128-82
                                    1. LINEA GRUESA CONTINUA
                                      1. LINEA DELGADA CONTINUA
                                        1. LINEA GRUESA DISCONTINUA
                                          1. LINEA DELGADA DISCONTINUA
                                            1. LINEA GRUESA A SEGMENTOS
                                              1. LINEA ZIG-ZAG
                                                1. LINEA FINA A MANO ALZADA
                                                  1. LINEA FINA Y GRUESA DE CADENA
                                  2. ESCALAS NORMALIZADAS
                                    1. LA ESCALA ES LA RELACION EXISTENTE ENTRE UN OBJETO REPRESENTADO CON EL OBJETO REAL.
                                      1. ESCALA NATURAL 1:1
                                        1. ES LA ESCALA REAL DE UN OBJETO , CUANDO SE REPRESENTA CON LAS DIMENSIONES REALES Y QUEDA AL MISMO TAMAÑO QUE EL OBJETO EN SU REALIDAD.
                                        2. ESCALA DE REDUCCION 1:2
                                          1. ES CUANDO LA REPRESENTACION EN EL DIBUJO ES DE MENOR TAMAÑO EN EL OBJETO REAL , PERO CONSERVA LA PROPORCION , SE REDUCE A LA MITAD.
                                          2. ESCALA DE AMPLIACION 2: 1
                                            1. UN DIBUJO QUE SEÑALE LA ESCALA DE 2:1 ESTA INDICANDO QUE EL OBJETO REAL ESTA REPRESENTADO AL DOBLE DE SU TAMAÑO REAL.

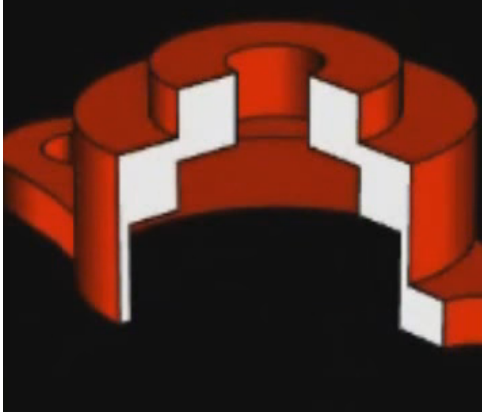

                                        3. SECCIONES CORTES Y ROTURAS
                                          1. SECCION
                                            1. ES LA INTERSECCION DEL PLANO DE CORTE CON LA PIEZA , NO SE REPRESENTA EN EL RESTO DE LA PIEZA QUE QUEDA DETRAS DE LA MISMA . SIEMPRE QUE SEA POSIBLE SE PREFERIRA REPRESENTAR LA SECCION, YA QUE RESULTA MAS CLARA Y SENCILLA SU REPRESENTACION.
                                            2. ROTURA
                                              1. LAS ROTURAS AHORRAN ESPACIO DE REPRESENTACION AL SUPRIMIR PARTES CONSTANTES Y REGULARES DE LAS PIEZAS Y LIMITAR LA REPRESENTACION A LAS PARTES SUFICIENTES PARA SU DEFINICION Y ACOTACION
                                              2. CORTES
                                                1. ES EL ARTIFICIO MEDIANTE EL CUAL EN LA REPRESENTACION DE UNA PIEZA ELIMINAMOS PARTE DE LA MISMA CON OBJETO DE CLARIFICAR Y HACER MAS SENCILLA SU REPRESENTACION Y ACOTACION.
