DIBUJO Y DISEÑO DE INGENIERÍA UNIDAD 2
  1. Formatos normalizados
    1. Tienen forma y dimensiones en mm (Todos los formatos de A ,desde A1 En adelante, son divisiones de A0"siendo este el mas grande")
      1. A0
        1. 841 x 1189
        2. A1
          1. 594 x 841
          2. A2
            1. 420 x 594
            2. A3
              1. 297 x 420
              2. A4
                1. 210 x 297
                2. A5
                  1. 148 x 210
                3. Indicaciones en los formatos
                  1. Marcas en la margen
                    1. Cuadro de rotulación
                      1. Señales de centrado
                        1. Señales de orientación
                          1. Graduación métrica de referencia

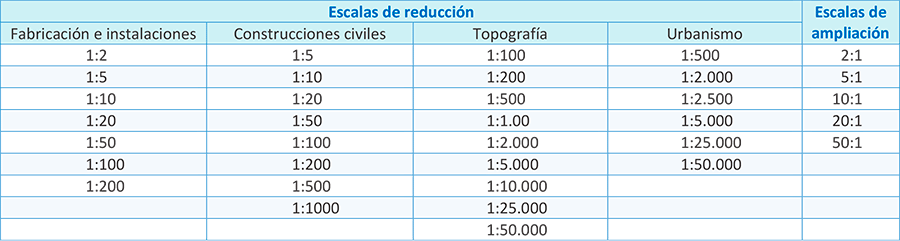

                        2. Escalas normalizadas
                          1. Es una relación que existe entre dos figuras, una de ellas es el dibujo y la otra es la figura real
                            1. Hay 3 tipos de escala
                              1. Reduccion
                                1. Se reduce el objeto real al dibujarlo 1:2
                                2. Natural
                                  1. Escala 1:1
                                  2. Ampliaccion
                                    1. Se aumenta el objeto Real al dibujarlo 2:1

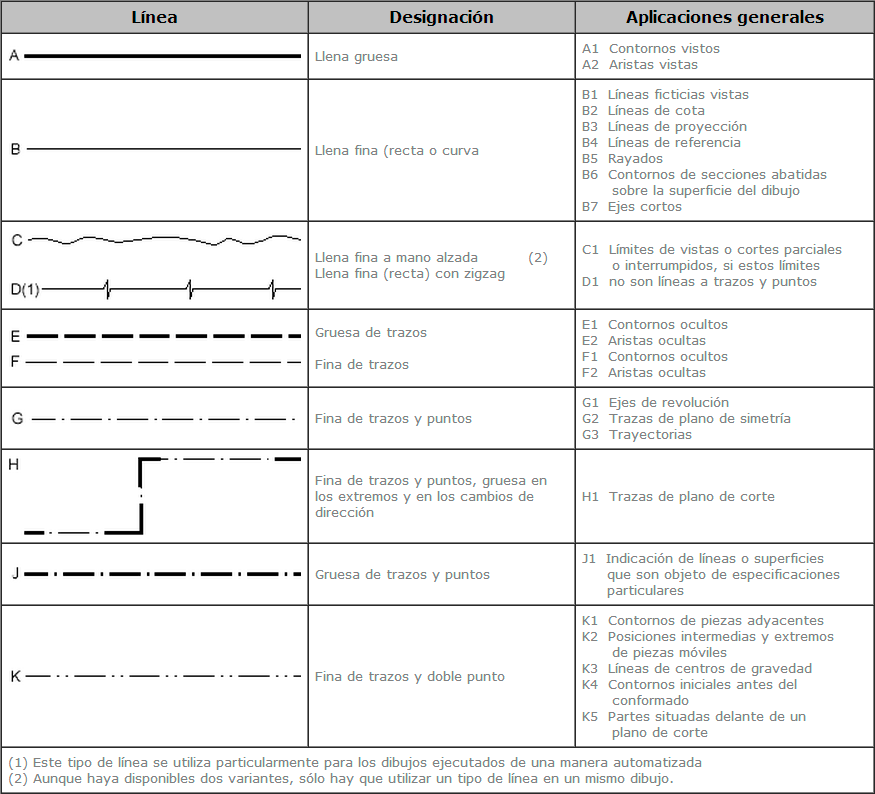

                                3. Líneas normalizadas
                                  1. Linea Gruesa
                                    1. linea fina (recta o curva)
                                      1. linea fina a mano alzada
                                        1. linea fina (recta) con zigzag
                                          1. linea gruesa de trazos
                                            1. linea fina de trazos y puntos
                                              1. fina de trazos y puntos, gruesa en los extremos y en cambios de direccion
                                                1. gruesa de trazos y puntos
                                                2. Vistas
                                                  1. proyecciones ortogonales de un objeto, según las distintas direcciones desde donde se mire
                                                    1. Denominación de las vistas
                                                      1. Vista A: Vista de frente o alzado
                                                        1. Vista B: Vista superior o planta
                                                          1. Vista C: Vista derecha o lateral derecha
                                                            1. Vista D: Vista izquierda o lateral izquierda
                                                              1. Vista E: Vista inferior
                                                                1. Vista F: Vista posterior
