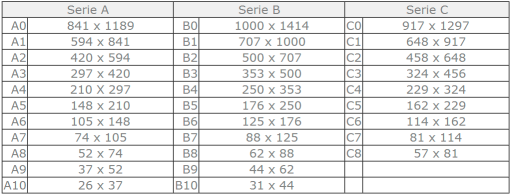

- FORMATOS NORMALIZADOS hoja de dibujo de dimenciones en milimetros normalizadas en la ISO 5457
- Dimensiones Las dimensiones de los formatos responden a las reglas de doblado, semejanza y
referencia. Según las cuales: Un formato se obtiene por doblado transversal del inmediato superior.
La relación entre los lados de un formato es igual a la relación existente entre el lado de un cuadrado
y su diagonal, es decir 1/√2 . Y finalmente para la obtención de los formatos se parte de un formato
base de 1 m². se dividen en series designadas como A.B.C.D.E........
- Dimensiones Las dimensiones de los formatos responden a las reglas de doblado, semejanza y
referencia. Según las cuales: Un formato se obtiene por doblado transversal del inmediato superior.
La relación entre los lados de un formato es igual a la relación existente entre el lado de un cuadrado
y su diagonal, es decir 1/√2 . Y finalmente para la obtención de los formatos se parte de un formato
base de 1 m². se dividen en series designadas como A.B.C.D.E........

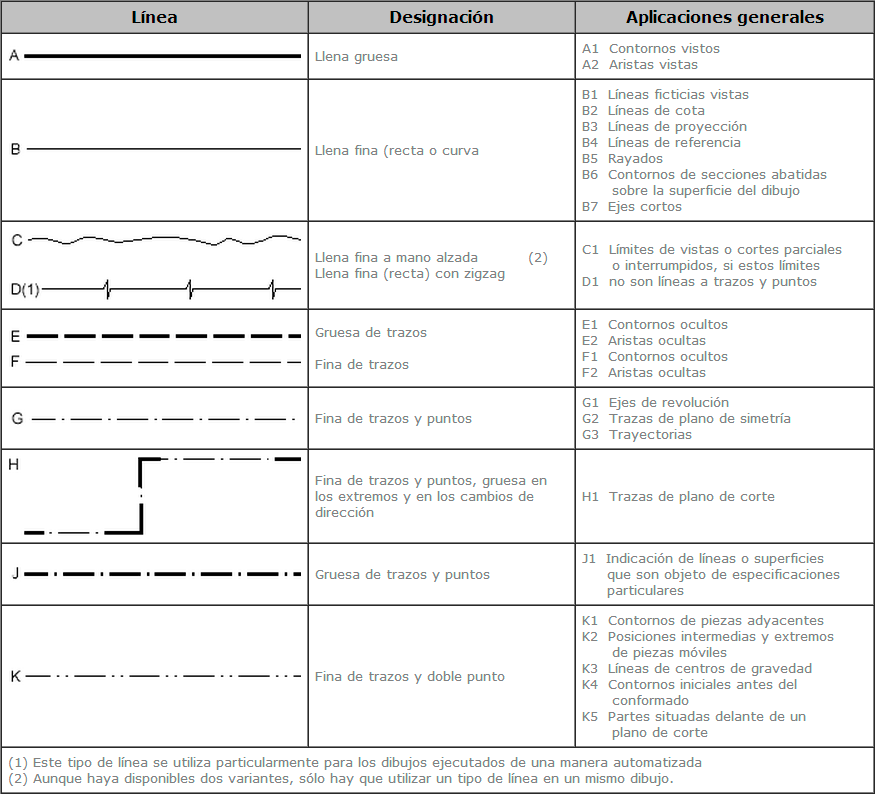

- LINEAS NORMALIZADAS son los distintos tipos de lineas segun sus tipos y espesores que se usan en con normatividad en la ISO 128-82.
- entre los tipos de linea se encuentran varios segun el uso o lectura que se les va a dar en el plano
- tambien se encuentran las lineas diferenciadas por el espesor del trazo dictado en el lapiz usado
para la linea como lo son 0,18 – 0,25 – 0,35 – 0,5 – 0,7 – 1 – 1,4 y 2 mm.
- entre los tipos de linea se encuentran varios segun el uso o lectura que se les va a dar en el plano

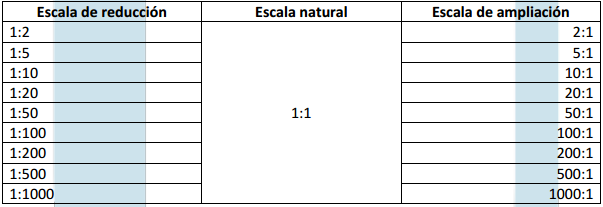

- ESCALAS NORMALIZADAS es la ampliacion o reduccion de un objeto cuando su representacion grafica a tamaño real se dificulta por sus dimenciones
- ISO 5455:1996.
- ESCALAS
- COMO OBTENER ESCALAS
- Basado en el Teorema de Thales se utiliza un sencillo método gráfico para aplicar una escala.Con
origen en un punto O arbitrario se trazan dos rectas r y s formando un ángulo cualquiera. Sobre la
recta r se sitúa el denominador de la escala (5 en este caso) y sobre la recta s el numerador (3 en este
caso). Los extremos de dichos segmentos son A y B. Cualquier dimensión real situada sobre r será
convertida en la del dibujo mediante una simple paralela a AB.
- Basado en el Teorema de Thales se utiliza un sencillo método gráfico para aplicar una escala.Con
origen en un punto O arbitrario se trazan dos rectas r y s formando un ángulo cualquiera. Sobre la
recta r se sitúa el denominador de la escala (5 en este caso) y sobre la recta s el numerador (3 en este
caso). Los extremos de dichos segmentos son A y B. Cualquier dimensión real situada sobre r será
convertida en la del dibujo mediante una simple paralela a AB.
- ESCALAS
- ISO 5455:1996.

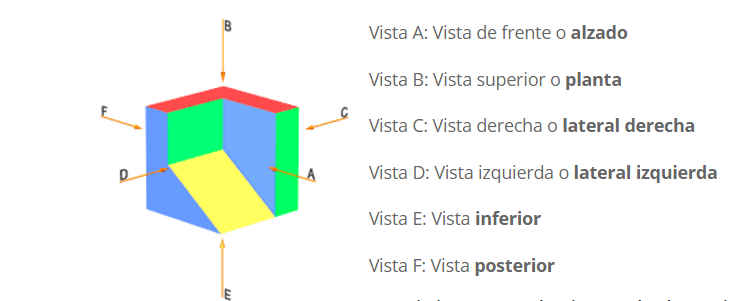

- VISTAS se denominan vistas a las proyecciones ortogonales sobre 6 planos dispuestos en forma de cubo
