investigacion
- Laura Hinojosa Galindo
-grupo-79 ingeneria industrial
- formatos normalizados
- que son?
- Se llama formato a la hoja de
papel en que se realiza un
dibujo, cuya forma y
dimensiones en mm
- como se
construyen
- La forma y tamaño del
formato normalizado
responde a tres simples
reglas:

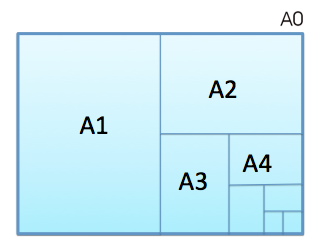

- Regla de doblado: Un
formato se obtiene por
doblado transversal del
inmediato superior. Al
doblar una hoja
obtenemos dos de la
siguiente serie.
- Regla de semejanza: La
relación entre los lados de
un formato es igual a la
relación existente entre el
lado de un cuadrado y su
diagonal, es decir “raiz de
dos”
- Regla de referencia: El formato
de referencia tiene una
superficie de un metro
cuadrado.
- Regla de referencia: El formato
de referencia tiene una
superficie de un metro
cuadrado.
- Regla de semejanza: La
relación entre los lados de
un formato es igual a la
relación existente entre el
lado de un cuadrado y su
diagonal, es decir “raiz de
dos”
- Los mas comunes son:
- Los formatos de papel estándar en la
mayor parte del mundo se basan en los
formatos definidos en el año 1922 en la
norma DIN 476 del "Instituto Alemán de
Normalización", más conocido como DIN.
- Los formatos de papel estándar en la
mayor parte del mundo se basan en los
formatos definidos en el año 1922 en la
norma DIN 476 del "Instituto Alemán de
Normalización", más conocido como DIN.
- Regla de doblado: Un
formato se obtiene por
doblado transversal del
inmediato superior. Al
doblar una hoja
obtenemos dos de la
siguiente serie.
- La forma y tamaño del
formato normalizado
responde a tres simples
reglas:
- como se
construyen
- Se llama formato a la hoja de
papel en que se realiza un
dibujo, cuya forma y
dimensiones en mm
- que son?
- Lineas normalizadas
- que son?
- Las líneas se usan
como símbolos y
tienen diferentes
significados según
se dibujen como
líneas continuas, a
trazos, a trazo y
punto, ect, y según
sus espesores.
- como se construyen?

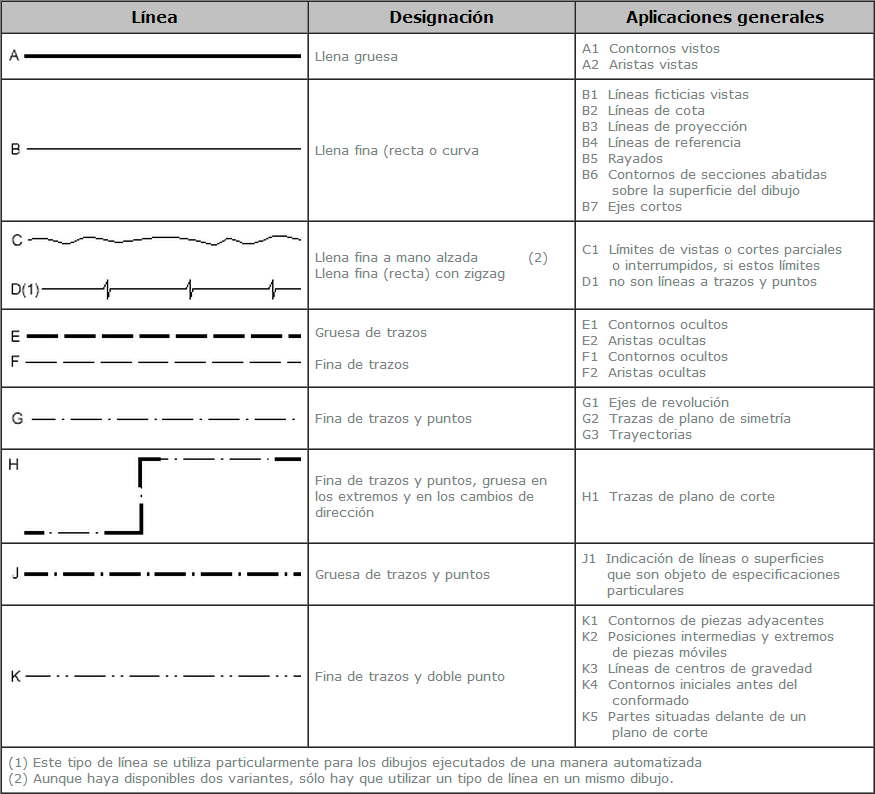

- Solo se utilizarán los tipos y
espesores de líneas indicados en
la tabla adjunta
- Las mas comunes?
- 1. Líneas de objeto 2. Línea
de centro 3. Línea oculta
4. Línea de rotura 5. Líneas
de sección o de corte
- 1. Líneas de objeto 2. Línea
de centro 3. Línea oculta
4. Línea de rotura 5. Líneas
de sección o de corte
- Las mas comunes?
- Solo se utilizarán los tipos y
espesores de líneas indicados en
la tabla adjunta
- como se construyen?
- Las líneas se usan
como símbolos y
tienen diferentes
significados según
se dibujen como
líneas continuas, a
trazos, a trazo y
punto, ect, y según
sus espesores.
- que son?
- ESCALAS
NORMALIZADAS
- Que son
?
- las escalas son la relación
entre la dimensión
dibujada respecto de su
dimensión real
- cuales sin las mas comunes

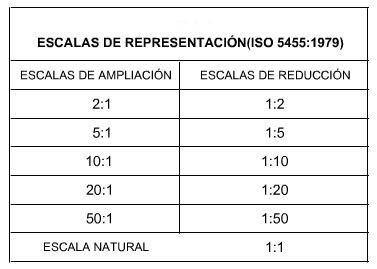

- Escala natural: E = 1:1 Significa que
una medida que tomemos del dibujo,
en la unidad que queramos, se
corresponde, con una medida del
objeto real en dicha unidad elegida
- Escalas de reducción: E = 1:50,
En ella el dibujo representa a la
realidad a un tamaño inferior
al rea
- Escalas de ampliación: E = 2:1
; E = 5:1 ; E = 10:1,Con estas
escalas el objeto o realidad
representada, se hace a un
tamaño superior al real
- Escala natural: E = 1:1 Significa que
una medida que tomemos del dibujo,
en la unidad que queramos, se
corresponde, con una medida del
objeto real en dicha unidad elegida
- cuales sin las mas comunes
- las escalas son la relación
entre la dimensión
dibujada respecto de su
dimensión real
- Que son
?
- VISTAS
- Que son ?
- Cuales son las mas
comunes?

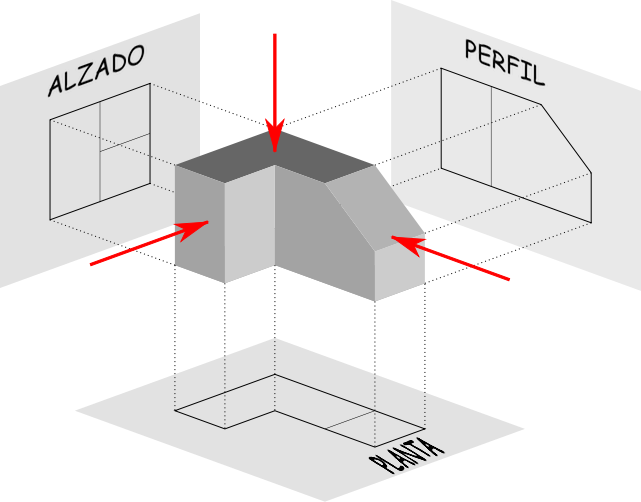

- ALZADO: es la vista frontal del
objeto (la que más define el objeto)
- PERFIL: es la vista lateral
izquierda del objeto, se dibuja
siempre a la derecha
- PLANTA.: es la vista superior del objeto
cuando nos colocamos frente al mismo, es
decir lo que vemos desde arriba cuando nos
colocamos frente al objeto
- ALZADO: es la vista frontal del
objeto (la que más define el objeto)
- Son proyecciones ortogonales
de un objeto, según las distintas
direcciones desde donde se
mire.
- Cuales son las mas
comunes?

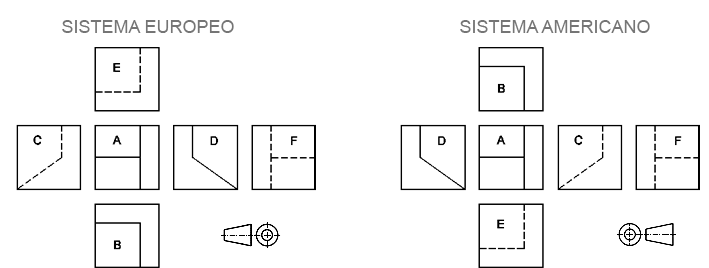

- como se obtienen
las vistas ?
- La regla para la representación
de las vistas de un objeto, esta
basada en la norma UNE
1-032-82, “Dibujos técnicos:
Principios generales de
representación”, equivalente a
la norma ISO 128-82.
- La regla para la representación
de las vistas de un objeto, esta
basada en la norma UNE
1-032-82, “Dibujos técnicos:
Principios generales de
representación”, equivalente a
la norma ISO 128-82.
- vistas necesarias
- Son las mínimas,
suficientes y adecuadas,
para que la pieza quede
total y correctamente
definida.
- Son las mínimas,
suficientes y adecuadas,
para que la pieza quede
total y correctamente
definida.
- Vistas
especiales
- Vistas
simétricas
- La traza del plano de simetría que limita el contorno
de la vista, se marca en cada uno de sus extremos con
dos pequeños trazos finos paralelos, perpendiculares
al eje. También se pueden prolongar las arista de la
pieza, ligeramente más allá de la traza del plano de
simetría, en cuyo caso, no se indicarán los trazos
paralelos en los extremos del eje.
- La traza del plano de simetría que limita el contorno
de la vista, se marca en cada uno de sus extremos con
dos pequeños trazos finos paralelos, perpendiculares
al eje. También se pueden prolongar las arista de la
pieza, ligeramente más allá de la traza del plano de
simetría, en cuyo caso, no se indicarán los trazos
paralelos en los extremos del eje.
- Vistas de
detalle
- Si un detalle de una pieza, no quedara bien
definido mediante las vistas normales, podrá
dibujarse un vista parcial de dicho detalle. En la
vista de detalle, se indicará la letra mayúscula
identificativa de la dirección desde la que se ve
dicha vista, y se limitará mediante una línea fina
a mano alzada
- Si un detalle de una pieza, no quedara bien
definido mediante las vistas normales, podrá
dibujarse un vista parcial de dicho detalle. En la
vista de detalle, se indicará la letra mayúscula
identificativa de la dirección desde la que se ve
dicha vista, y se limitará mediante una línea fina
a mano alzada
- vistas
locales
- En elementos simétricos, se permite
realizar vistas locales en lugar de una
vista completa. Para la representación
de estas vistas se seguirá el método del
tercer diedro, independientemente del
método general de representación
adoptado. Estas vistas locales se dibujan
con línea gruesa, y unidas a la vista
principal por una línea fina de trazo y
punto
- En elementos simétricos, se permite
realizar vistas locales en lugar de una
vista completa. Para la representación
de estas vistas se seguirá el método del
tercer diedro, independientemente del
método general de representación
adoptado. Estas vistas locales se dibujan
con línea gruesa, y unidas a la vista
principal por una línea fina de trazo y
punto
- Vistas
giradas
- Tienen como objetivo, el evitar
la representación de elementos
de objetos, que en vista normal
no aparecerían con su
verdadera forma. Suele
presentarse en piezas con
nervios o brazos que forman
ángulos distintos de 90º
respecto a las direcciones
principales de los ejes.
- Tienen como objetivo, el evitar
la representación de elementos
de objetos, que en vista normal
no aparecerían con su
verdadera forma. Suele
presentarse en piezas con
nervios o brazos que forman
ángulos distintos de 90º
respecto a las direcciones
principales de los ejes.
- Vistas
auxiliares
- Son la que se obtiene al
proyectar un avista en dirección
diferente de las seis
denominadas principales. Esto es
, la que resulta al proyectar
sobre cualquier plano que no sea
el horizontal , el vertical o el del
perfil. Las vistas auxiliares se
emplean cuando las piezas
tienen partes oblicuas as los
planos de proyección.
- Son la que se obtiene al
proyectar un avista en dirección
diferente de las seis
denominadas principales. Esto es
, la que resulta al proyectar
sobre cualquier plano que no sea
el horizontal , el vertical o el del
perfil. Las vistas auxiliares se
emplean cuando las piezas
tienen partes oblicuas as los
planos de proyección.
- Intersecciones
ficticias
- En ocasiones las intersecciones de
superficies, no se produce de forma clara,
es el caso de los redondeos, chaflanes,
piezas obtenidas por doblado o
intersecciones de cilindros de igual o
distinto diámetro. En estos casos las
líneas de intersección se representarán
mediante una línea fina que no toque los
contornos de la piezas.
- En ocasiones las intersecciones de
superficies, no se produce de forma clara,
es el caso de los redondeos, chaflanes,
piezas obtenidas por doblado o
intersecciones de cilindros de igual o
distinto diámetro. En estos casos las
líneas de intersección se representarán
mediante una línea fina que no toque los
contornos de la piezas.
- Vistas
simétricas
- Que son ?
