Hector Gutierrez 212060A_291 unidad2

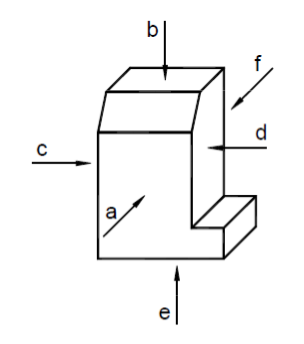

- vistas
- se designan de la siguiente forma
- frente
superior
izquierdo
derecho
posterior
- frente
superior
izquierdo
derecho
posterior
- posición relativa de vistas
- de primer angulo
- tambien conocida con la norma ISO A
- tambien conocida con la norma ISO A
- de tercer angulo
- tambien conocida con norma ISO E
- tambien conocida con norma ISO E

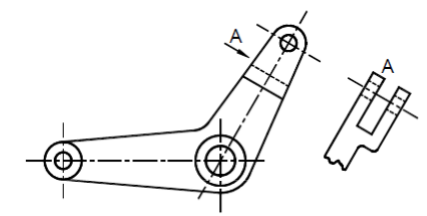

- una letra cerca de la
flecha es necesaria
indicar la dirección en la
cual se debe mirar la
respectiva vista
- de primer angulo
- vistas auxiliares
- se usan para
ver vistas en
direcciones
diferentes
- se usan para
ver vistas en
direcciones
diferentes
- existen varios
tipos de vistas
entre ellos los
siguientes
- vistas de piezas
simetricas vista
detallada vista de
intersecciones
ficticias vistas
desarrolladas
vistas giradas
vistas auxiliares
oblicuas vistas
locales
- vistas de piezas
simetricas vista
detallada vista de
intersecciones
ficticias vistas
desarrolladas
vistas giradas
vistas auxiliares
oblicuas vistas
locales
- se designan de la siguiente forma

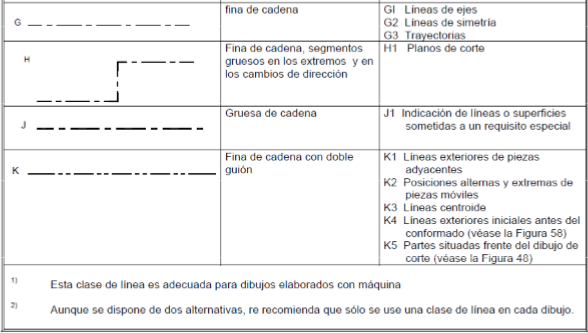

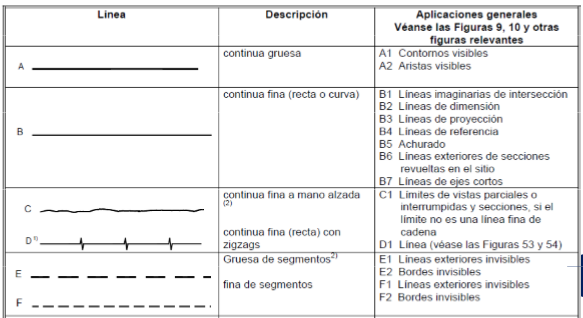

- lineas normalizadas
- es uno de los
elementos
principales para
dar forma a un
objeto o dibujo
- existen varios tipos
de lineas entre ella
las mas comunes
son
- ocultas centrales
de simetria de
dimensión de
ruptura de corte
de sección virtual
y de guia
- ocultas centrales
de simetria de
dimensión de
ruptura de corte
de sección virtual
y de guia
- existen varios tipos
de lineas entre ella
las mas comunes
son
- es uno de los
elementos
principales para
dar forma a un
objeto o dibujo
- formatos normalizados
- son las dimensiones en
las que se representa un
dibujo y estas están
dadas en milímetros
- tipos de formatos
- A0
841x1189
A1
594X841
A2
420X594
A3
294X420
A4
210X297
A5
148X210
A6
105X148
A7
74X105
A8
52X74
A9
37X52
A10
26X37
- A0
841x1189
A1
594X841
A2
420X594
A3
294X420
A4
210X297
A5
148X210
A6
105X148
A7
74X105
A8
52X74
A9
37X52
A10
26X37
- tipos de formatos
- son las dimensiones en
las que se representa un
dibujo y estas están
dadas en milímetros
- escalas normalizadas
- es la relación por la
cual se puede
aumentar
mantener o
disminuir en un
dibujo el tamaño
real de un objeto
- están regidas bajo la norma NTC 1580 y la ISO 1979
- designación
- es la forma en que
se nombra una
esacala dentro de
un plano
- es la forma en que
se nombra una
esacala dentro de
un plano
- si en el plano hay solo un dibujo se le
escribe la escala en el rotulo , y de lo
contrario si hay dos a mas dibujos en
diferentes escalas se debe de colocar la
escala sobre cada dibujo
respectivamente para especificar la
escala como tal
- designación
- representación de escalas
- 1:1
x:1
1:x
- escala natural escala
de ampliación escala
de reducción
- escala natural es
cuando el dibujo
mantiene las medidas
reales del objeto 1:1
- escala de
reducción es
cuando se
requiere que el
dibujo sea mas
pequeño que el
objeto 1:x
- escala de ampliación
es cuando se requiere
que el dibujo sea mas
grande que el objeto
x:1
- escala natural es
cuando el dibujo
mantiene las medidas
reales del objeto 1:1
- escala natural escala
de ampliación escala
de reducción
- 1:1
x:1
1:x
- están regidas bajo la norma NTC 1580 y la ISO 1979
- es la relación por la
cual se puede
aumentar
mantener o
disminuir en un
dibujo el tamaño
real de un objeto
- cortes
- es la representación de
un objeto cortado
imaginariamente por uno
o varios planos llamados
secantes
- tipos de cortes
- simples
- lo divide un
plano secante
- lo divide un
plano secante
- complejos
- divide dos o
mas planos
secantes
- divide dos o
mas planos
secantes
- simples
- los hay
- trasversal
longitudinal
medio corte
planos
escalonados
planos
sucesivos
planos oblicuos
- trasversal
longitudinal
medio corte
planos
escalonados
planos
sucesivos
planos oblicuos
- tipos de cortes
- es la representación de
un objeto cortado
imaginariamente por uno
o varios planos llamados
secantes
- secciones
- es una representación de
una pieza o una parte de
ella para apreciar
contornos o partes
macizas
- los dos tipos de
secciones que eisten son
secciones abatidas y
secciones desplazadas
- prebalecen las lineas de
la pieza y nunca un
aseccion trasversal puede
interrrumpir las lineas de
lapieza
- pueden dibujarse
vistas por fuera de la
pieza debido al espacio
reducido
- prebalecen las lineas de
la pieza y nunca un
aseccion trasversal puede
interrrumpir las lineas de
lapieza
- los dos tipos de
secciones que eisten son
secciones abatidas y
secciones desplazadas
- es una representación de
una pieza o una parte de
ella para apreciar
contornos o partes
macizas
