Dibujo de Conjunto

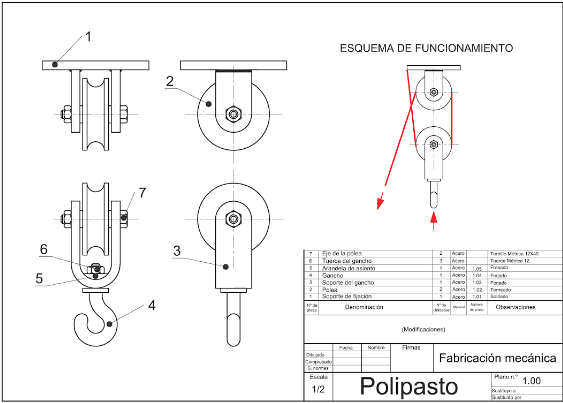

- Dibujo en el que se pueden visualizar
todas las piezas de un montaje. Por lo
general no se acota, tiene líneas que
marcan las partes del objeto.

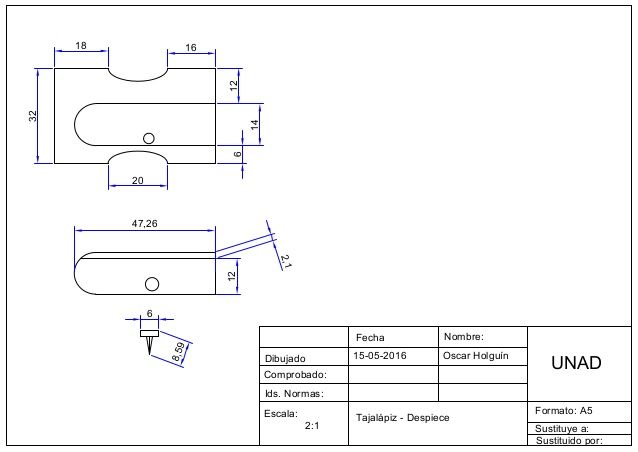

- Dibujo de despiece es el que
representa por separado las
diferentes piezas de un
mecanismo.

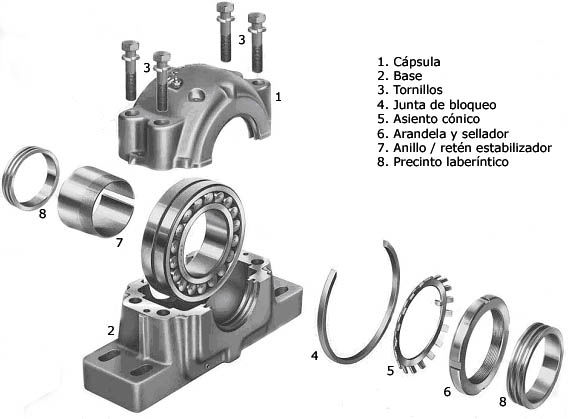

- Dibujo de conjunto en explosión,
muestra el dibujo con las piezas
separadas, pero indicando la forma
de montaje del conjunto.
- ¿Qué es PML? (Administración del Ciclo de vida del
Producto). Es una estrategia enfocada a incrementar la
competitividad, manejando información del producto
desde su fase inicial hasta su fase final, utilizando
herramientas que la Ingeniería Informática ofrece. Para el
caso puntual del curso de Dibujo de Ingeniería de la UNAD,
se utilizará el CAD CATIA.
- Por: Dora Rodríguez
Grupo 85 Periodo
2016_16_4
- Para elaborar un proyecto en CAD CATIA: Elaborar
Bocetos - Extrucciones de material – Extracción de
material - Operación de modificación de vértices
Abrir el aplicativo. Nombrar el proyecto (árbol de
operaciones). Selección del plano sobre el eje x,y.
Selección de herramienta rectángulo. Adicionar
material con el botón PAD. Dar volumen. Generar
un boceto nuevo. Selección de herramienta
rectángulo. Adicionar material con el botón PAD.
Dar volumen. Hacer esto cuantas veces sea
necesario. Operación Chamfer para retirar
material. Tomar un vértice de referencia. Poner un
ángulo y establecer medida. Extraer material.
También se puede, construyendo Sketch con punto
de referencia se da medida y se retira material.
Captar vistas. Guardar dibujo, exportarlo en
archivo.stp
