UNIDAD 3

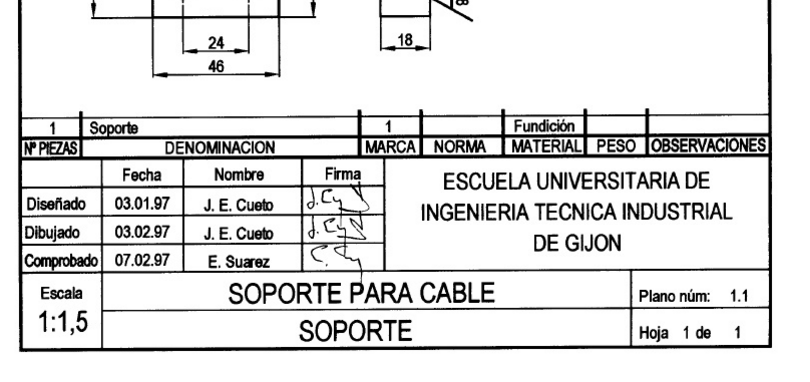

  1. LISTAS DE PARTE
    1. REFERENCIAS DE ELEMENTOS

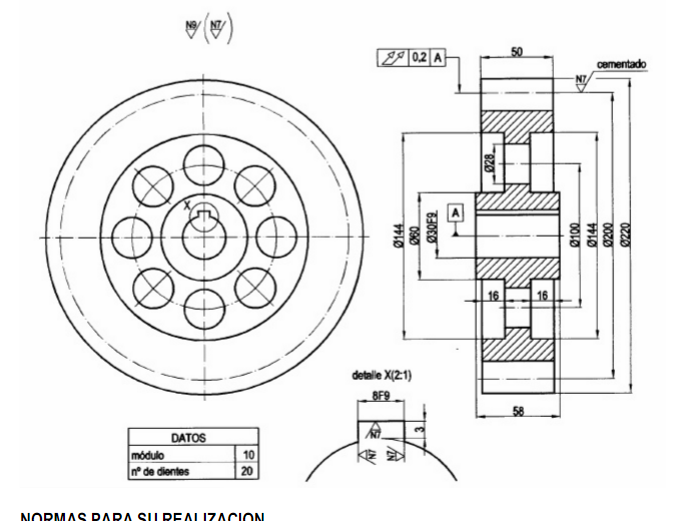

      1. Dibujo de despiece de un objeto
        1. Es la representacion grafica de cada una de las piezas
          1. debe contener (formas y dimensiones de los diferentes detalles constructivos,tolerancias, acabados superficiales, tratamientos y recubrimientos, materiales, etc,

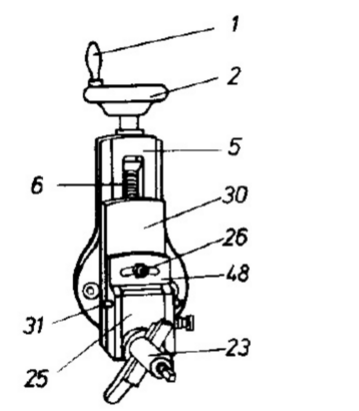

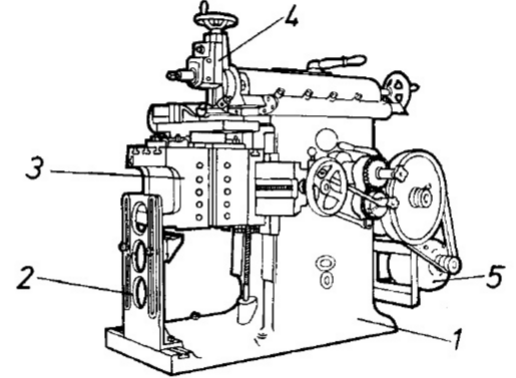

          2. Dibujo de conjunto
            1. Es la representacion gráfica de un conjunto de piezas montadas o unidas para el correcto funcionamiento de un mecanismo
              1. Dibujo de conjunto general (es la representación completa del mecanismo) Dibujo de Subconjunto (representa cada una de las partes del Conjunto

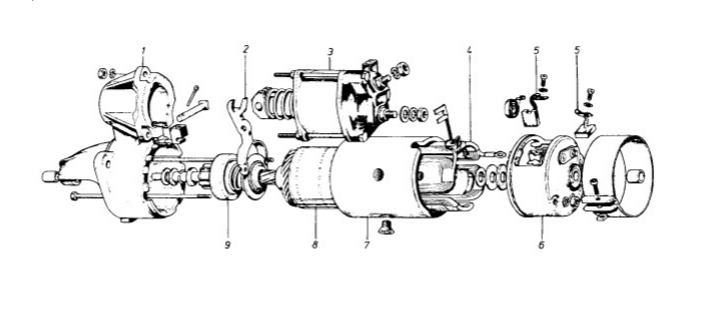

              2. Dibujo de conjunto en explosión
                1. las diferentes piezas que componen el conjunto tras sufrir estas un desplazamiento (conjunto desmontado). Recibe también el nombre de dibujo demontaje
                  1. Sirve Recibe también el nombre de dibujo demontaje , ya que sirve de guía para realizar los trabajos de montaje del mecanismo a partir de laspiezas sueltas
