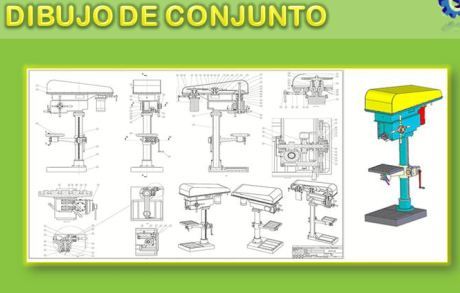

UNIDAD 3 DIBUJO DE CONJUNTO

1. Entre las cosas que se deben revisar: Terminado, Material, acabado, tolerancias Etc
2. Aseguramiento de la calidad
3. Completos, Claros, Exactos,Aseguran el funcionamiento adecuado
4. Se debe Considerar:
   1. Abeviaturas, Dimensiones, Angulos, Escalas,Simbolos, Tolerancias, Vistas Etc

Attachments:

• DIBUJO NORMALIZADO

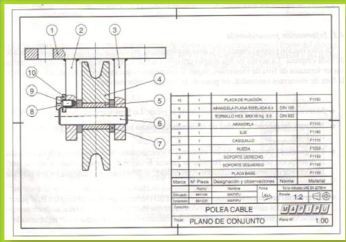

1. Deben verse todas las piezas que lo componen

1. Representan todas y cada una de las piezas No normalizadas constitutivas de un mecanismo
   1. Cada pieza debe dibujarse con el mínimo de vistas
      1. Indicar el máximo de los detalles designar la lista de despiece

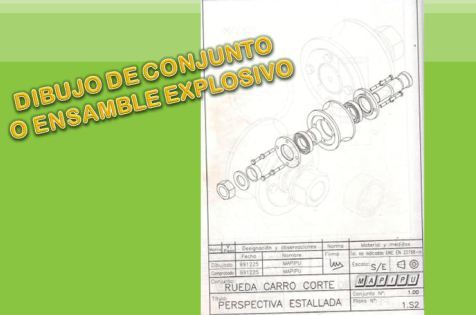

1. Muestra el conjunto con algunas o todas las piezas separadas de forma arbitraria pero sugiriendo la forma de montaje del conjunto
2. Mantener la posicion relativa
3. Son faciles de obener apartir de los ensambles virtuales
4. Posicion de las piezas desplazadas
5. Se debe seguir una secuencia para desplazar las piezas
6. Ver Imagen

1. Estrategia para Mejorar la Competitividad
2. Soluciones Informáticas convergentes
   1. CAD,CAE,FEA PMI ENTRE OTROS
3. Diseño,Documentacion, gestion,Mercadeo, fabricacion;calidad
