TURBINAS HIDRAULICAS
- Una turbina hidráulica es una turbomáquina motora
hidráulica, que aprovecha la energía de un fluido
que pasa a través de ella para producir un
movimiento de rotación
- CLASIFICACION DE ACUERDO AL CAMBIO DE PRESION
- TURBINAS DE ACCION
- Su principal característica es que carecen de tubería de aspiración. La principal
turbina de acción es la Turbina Pelton, cuyo flujo es tangencial. Se caracterizan
por tener un número específico de revoluciones bajo (ns<=30). El distribuidor en
estas turbinas se denomina inyector.
- Las turbinas de acción aprovechan únicamente la
velocidad del flujo de agua, mientras que las de
reacción aprovechan además la pérdida de presión
que se produce en su interior.
- DE ACUERDO AL DISEÑO DEL RODETE

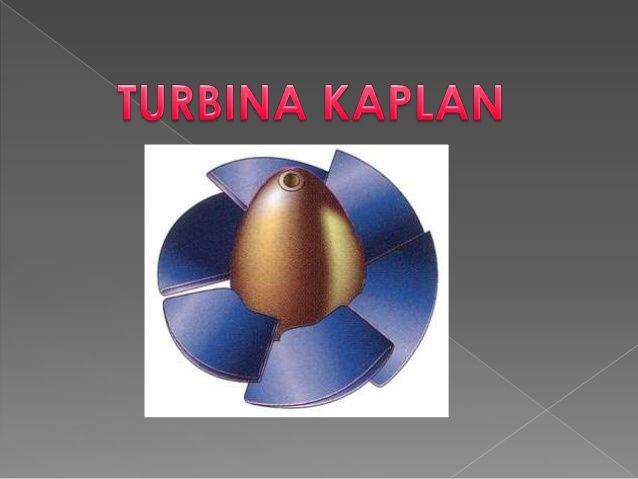

- Turbina Kaplan: son turbinas axiales, que tienen la
particularidad de poder variar el ángulo de sus palas
durante su funcionamiento. Están diseñadas para
trabajar con saltos de agua pequeños y con grandes
caudales.(Turbina de reacción)
- Turbina Hélice: son exactamente
iguales a las turbinas kaplan, pero
a diferencia de estas, no son
capaces de variar el ángulo de sus
palas.

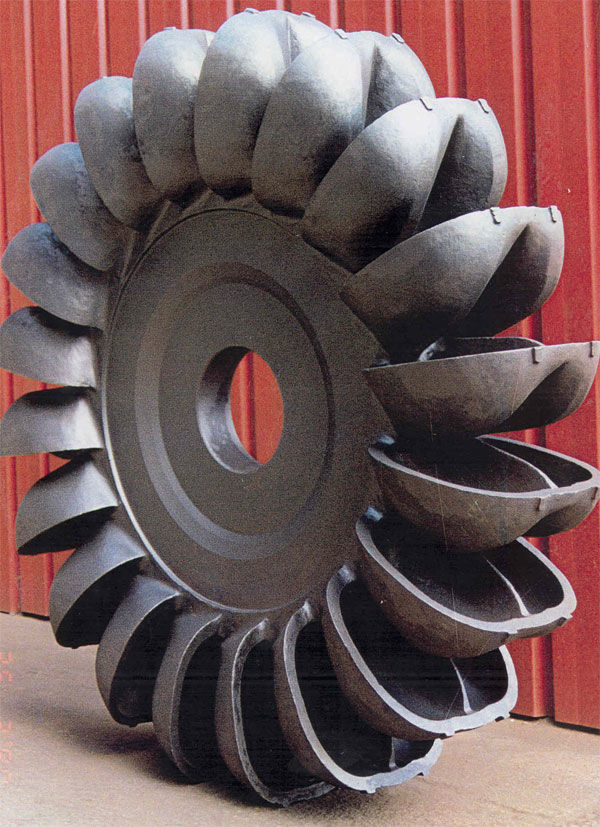

- Turbina Pelton: Son turbinas de
flujo transversal, y de admisión
parcial. Directamente de la
evolución de los antiguos
molinos de agua, y en vez de
contar con álabes o palas se
dice que tiene cucharas. Están
diseñadas para trabajar con
saltos de agua muy grandes,
pero con caudales
pequeños.(Turbina de acción)

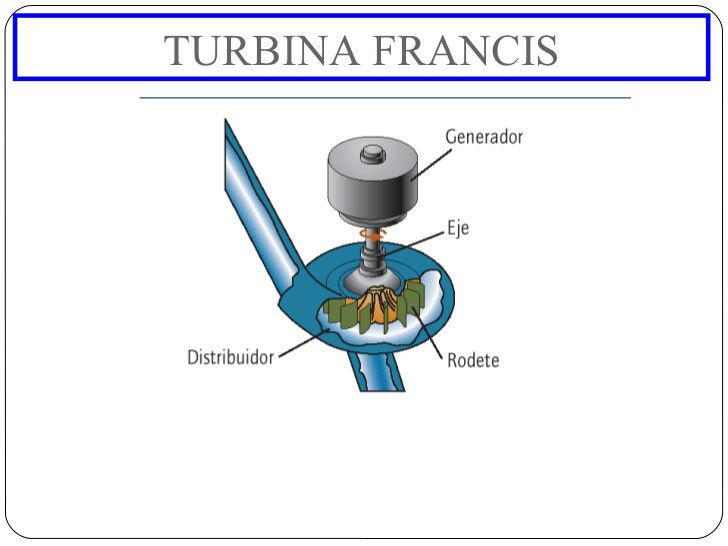

- Turbina Francis: Son
turbinas de flujo mixto y de
reacción. Existen algunos
diseños complejos que son
capaces de variar el ángulo
de sus álabes durante su
funcionamiento. Están
diseñadas para trabajar
con saltos de agua medios
y caudal medios.
- Turbina Ossberger / Banki /
Michell: La turbina OSSBERGER es
una turbina de libre desviación, de
admisión radial y parcial. Debido a
su número específico de
revoluciones cuenta entre las
turbinas de régimen lento. El
distribuidor imprime al chorro de
agua una sección rectangular, y
éste circula por la corona de
paletas del rodete en forma de
cilindro, primero desde fuera hacia
dentro y, a continuación, después
de haber pasado por el interior del
rodete, desde dentro hacia fuera
- Turbina Kaplan: son turbinas axiales, que tienen la
particularidad de poder variar el ángulo de sus palas
durante su funcionamiento. Están diseñadas para
trabajar con saltos de agua pequeños y con grandes
caudales.(Turbina de reacción)
- DE ACUERDO AL DISEÑO DEL RODETE
- Su principal característica es que carecen de tubería de aspiración. La principal
turbina de acción es la Turbina Pelton, cuyo flujo es tangencial. Se caracterizan
por tener un número específico de revoluciones bajo (ns<=30). El distribuidor en
estas turbinas se denomina inyector.
- TURBINAS DE REACCION
- Estas turbinas se pueden dividir atendiendo a la configuración de los álabes. Así,
existen las turbinas de álabes fijos (Francis->Radial axial, no diagonal; Hélice->Flujo
axial) y turbinas con álabes orientables (Deriaz->Flujo diagonal; Kaplan->Flujo axial). El
empleo de álabes orientables permite obtener rendimientos hidráulicos mayores. Son
aquellas en el que el fluido sufre un cambio de presión
- Estas turbinas se pueden dividir atendiendo a la configuración de los álabes. Así,
existen las turbinas de álabes fijos (Francis->Radial axial, no diagonal; Hélice->Flujo
axial) y turbinas con álabes orientables (Deriaz->Flujo diagonal; Kaplan->Flujo axial). El
empleo de álabes orientables permite obtener rendimientos hidráulicos mayores. Son
aquellas en el que el fluido sufre un cambio de presión
- TURBINAS DE ACCION
- CLASIFICACION DE ACUERDO AL CAMBIO DE PRESION
