MEDIOS DE TRANSMISIÓN ALÁMBRICOS
  1. CABLE UTP

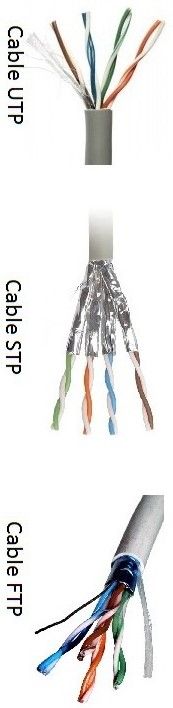

    1. UTP (par trenzado sin blindaje): Es por lo general no protegido, están aislados con un plástico PVC, por lo tanto sujetos a la interferencia electromagnética, con una longitud máxima de 100 metros,.
      1. STP (par trenzado con blindaje): protegido en una funda o malla metálica. Resiste mucho más a las perturbaciones externas y radiaciones electromagnéticas, utilizado para las conexiones entre dispositivos de comunicación de datos (Routers y Switchs), CPD, etc.
        1. FTP (par trenzado frustrado o pantalla global): Los cables no están apantallados, pero si dispone de un apantallamiento global que mejora las posibles interferencias externas, las propiedades de transmisión son muy similares a las de los tipo de cables UTP.
        2. CABLE COAXIAL
          1. Tipo de cable que se utiliza para transmitir señales de electricidad de alta frecuencia. Estos cables cuentan con un par de conductores concéntricos: el conductor vivo o central (dedicado a transportar los datos) y el conductor exterior, blindaje o malla (que actúa como retorno de la corriente y referencia de tierra). Entre ambos se sitúa el dieléctrico, una capa aisladora.
          2. FIBRA ÓPTICA

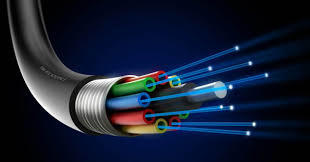

            1. Filamento de material dieléctrico, como el vidrio o los polímeros acrílicos, capaz de conducir y transmitir impulsos luminosos de uno a otro de sus extremos; permite la transmisión de comunicaciones telefónicas, de televisión, etc., a gran velocidad y distancia, sin necesidad de utilizar señales eléctricas
              1. TIPOS

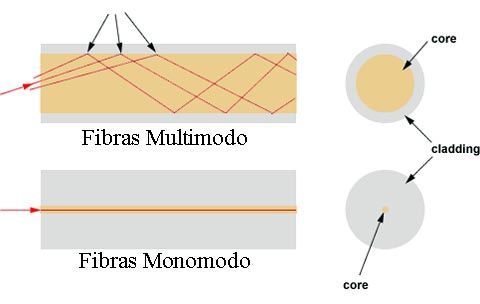

                1. MULTIMODO: fibras que pueden guiar y transmitir varios rayos de luz por el efecto de reflexión (varios modos de propagación), a través del núcleo de la fibra óptica
                  1. MONOMODO: fibras ópticas que, por su diseño, pueden guiar y transmitir un solo rayo de luz a través del eje de la fibra óptica, siendo la longitud de onda del mismo tamaño del núcleo
