Pruebas De Subestaciones Electricas

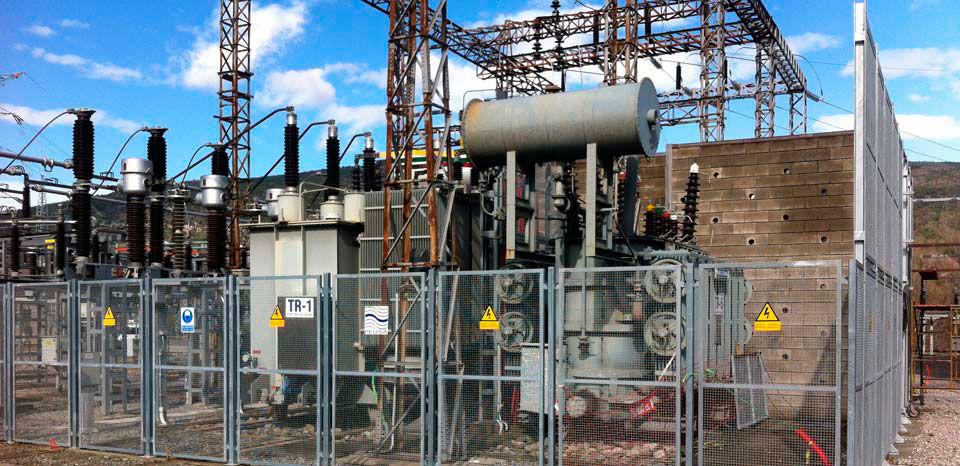

  1. Partes principales de una planta
    1. -Transformador de instrumentacion, sistemas de proteccion y control
      1. Pruebas de componentes

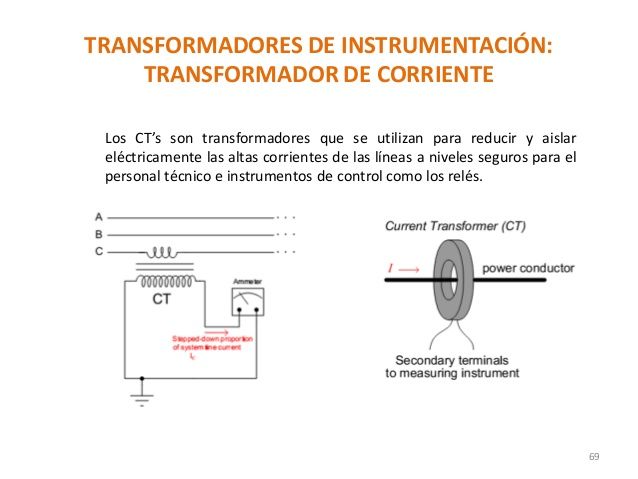

        1. Basados en transfromadores de corriente , transforman corriente primaria en corriente secundaria para sistemas de control
    2. Elementos De Conmutacion
      1. Interruptores de potencia y seccionadores
      2. Pruebas de puesta en servicios
        1. Realizadas para verificar los datos de fabricacion,identificar y corregir daños de transporte confirmando la correcion del cableado
        2. Proyectos De Remodelacion
          1. Se renuevan partes del sistema con vida util mas corta, verificando su rendimiento de aparatos, confirmando la interaccion de componentes antiguos o nuevos
            1. Corriente Secundaria
              1. Precisas en amplitudes ,polaridades y fases con mediciones correctas
                1. Transformadores De Corriente de proteccion
                  1. Conducen corrientes de falla para el sistema de proteccion sin saturacion
                    1. Transformadores de Corriente de medicion
                      1. Precisos dentro de su rango de corriente y saturacion poco por encima del rango, protegiendo los contadores electricos

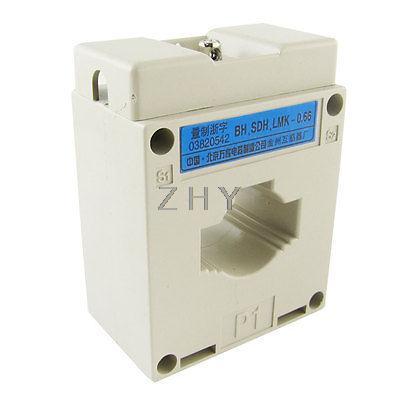

                        1. Transformadores De Corriente
                          1. Verificar su relacion y desplazamiento de fases, verificar polaridad, medir resistencias del devanado y carga.

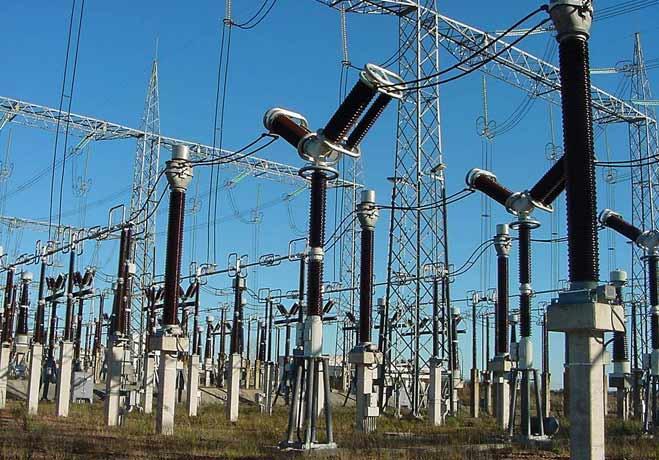

                            1. Interruptores de potencia
                              1. Deben de ser de buen contacto permitiendo corrientes de funcion que fluyan con perdidas minimas
                      2. Inyeccion de corriente en el rango
                        1. Es la corriente de falla en el lado primero de los transformadores de corriente , se dispara la proteccion y permite verificacion de la cadena
