DIBUJO PROYECTIVO, FUNDAMENTO CAD

PRINCIPIOS GENERALES
1. cecil jensen cap -3 -7
  1. formatos normalizados
    1. escalas normalizadas
      1. se define como la relacion de la dimension dibujada y la real
        Escala natural, se toma una medida del dibujo en la unidad que queremos que corresponda, con una medidad del obejeto real en la unidad elegida
        Escala de reduccion: en ella el dibujo representa la realidad aun tamaño inferior al real
        Escala de ampliacion: el objeto o realida representada se hace en un tamaño superior al real, dichas escalass representan un objetro rela ampliado 2 ,5 hasta 10 veces
        DIBUJO DE INGENIERIA /GRUPO 10 EDINSON J CUESTA/ 1 5/04/2017 PRIMER SEMESTRE ING INDUSTRIAL
    2. es el recuadro normalizado a sus dimensiones de largo y ancho donde se realiza el dibujo tecnico, las dimensiones de los formatos corresponden a las reglas, de doblado semejanza y diferencia.

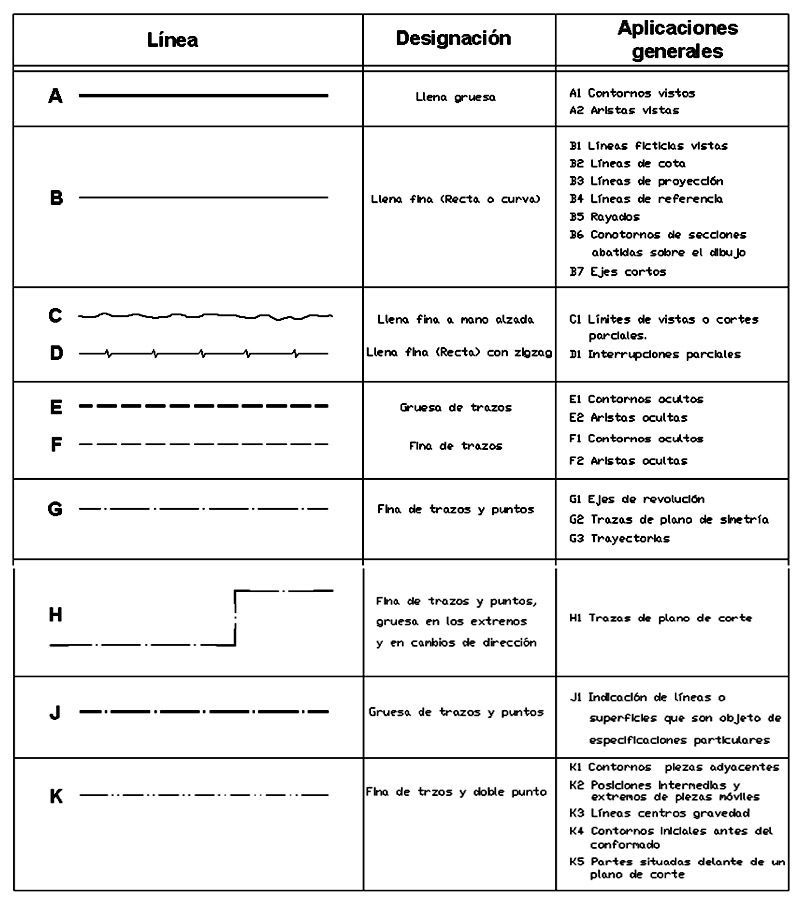

  2. lineas normalizadas
    1. es el espacio minimo entre linea es paralelas (lineas gruesas,linea fina recta o curva,llena fina a mano alzad o con zigza,gruesa de trazos fina de trazos.
      1. Anchura de lineas: las linaes se diferencian por su anchura y grosor estan se logran variando la presion del lapiz
      2. Espacio entre lineas:el espacio minimo entre las linaes paralelas no puede ser inferior dos veces a la linea mas gruesa
2. icontec ntc 1777
  1. clases vistas
    1. se dedominan vistas principales a las proyecciones ortogonales de un objeto (vista de frente o alzado,vista superior o planta,vista derecha o lateral derecha,vista izquierda o lateral izquierda,vista inferior ,vista posterior
      1. vistas especiales
        simetrias: piezas con uno a varios ejes puede representarse mediante una fraccion de su vista
        detalle:se dibuja una pieza parcial que no quedaria bien definida con la vista normal
        giradas:su obejtivo es evitar la representacionde un elementoque en vista normal no aparecera con su verdadera forma
        auxiliares: cuando se desea representar piezas que sean oblicuas con respecto al plano de proyeccion, se sulen utilizar planos auxiliares oblicuos
        interseccion ficticia: es el caso de los redondos,chanfles, donde sus intersecciones no se producen de forma clara
3. cortes,secciones y roturas
  1. su represenatcion se hace dificil debido a la gran cantida de aristas ocultas y la limitacion de no poder acortar dichas aristas,las secciones son reprresentaciones convencionales empleadas en los planos permite ver los detalles internos de las piezas y permite acortarlos por uno o varios planos
