Dibujo Normalizado
- Proyecciones
- Aristas

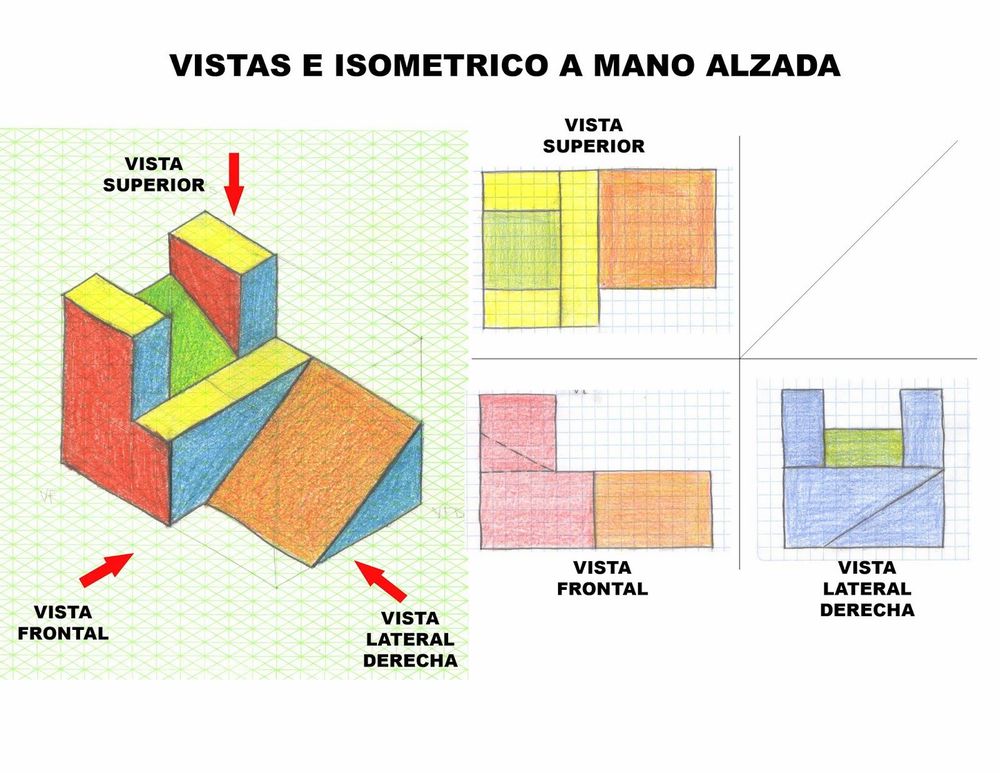

- Planos o vistas
- Lateral Derecha o Izquierda
- Frontal
- Inferiror
- Lateral Derecha o Izquierda
- Planos o vistas
- Contornos
- Aristas
- Cortes

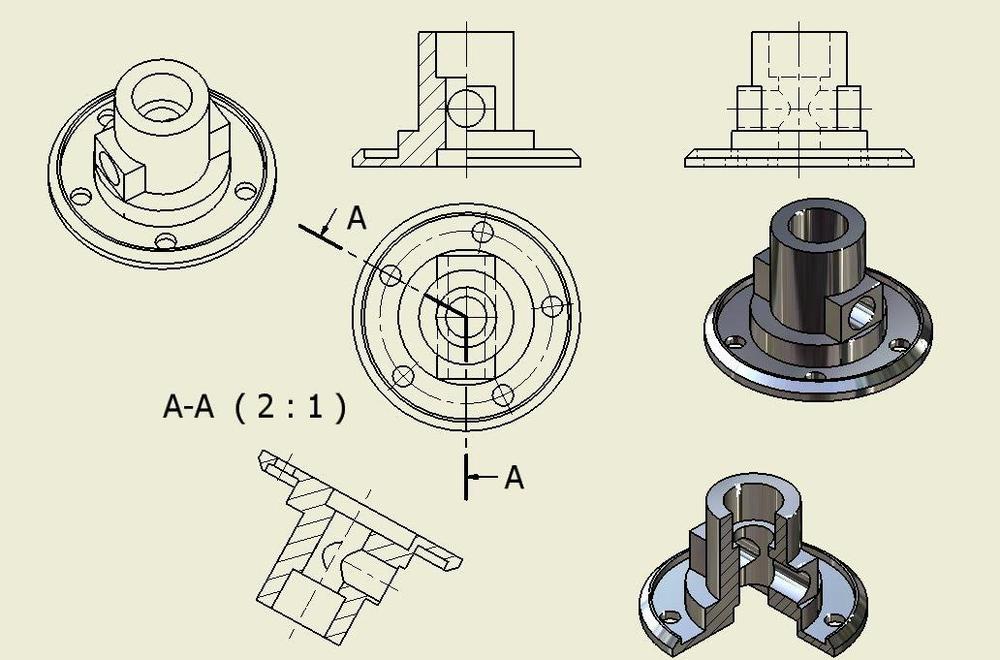

- Cuando se trata de mostrar la forma interior de un objeto hueco, se representan indicando el plano de corte
con un rayado mixto fino.

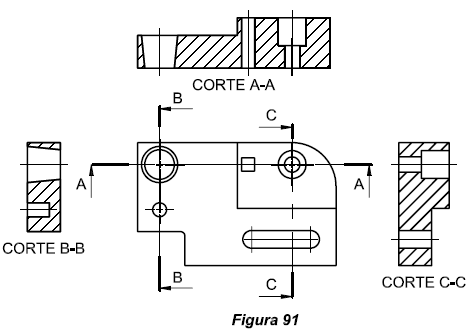

- Corte total
- Corte Interrumpido
- Corte escalonado
- la geometría de la pieza corte

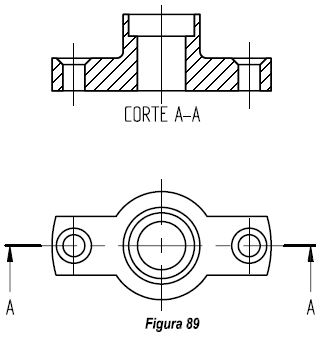

- Corte total por
un solo plano.

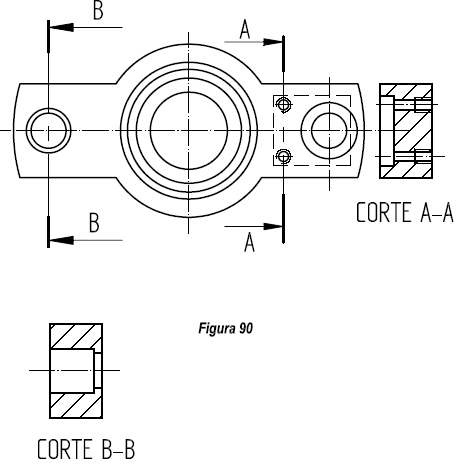

- Corte por planos
paralelos
- Corte pos tres
planos sucesivos
- Corte total con giro
- Corte a 90º o
semicorte.

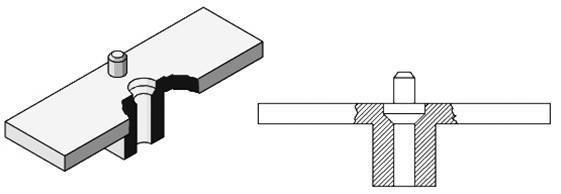

- Corte parcial o rotura
- Corte total por
un solo plano.
- la geometría de la pieza corte
- Corte total
- Cuando se trata de mostrar la forma interior de un objeto hueco, se representan indicando el plano de corte
con un rayado mixto fino.
- Estalas

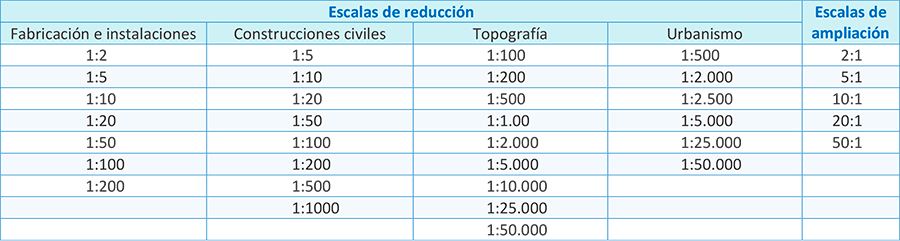

- La escala es una relación constante entre el tamaño real del objeto y el dibujo que lo
representa.
- Se utiliza el escalimetro

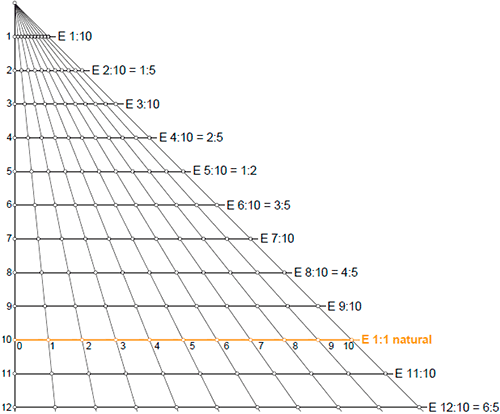

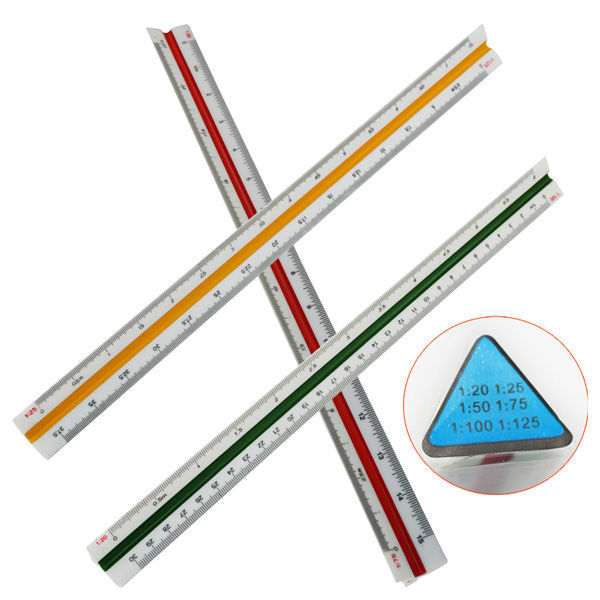

- Triángulo universal de escalas

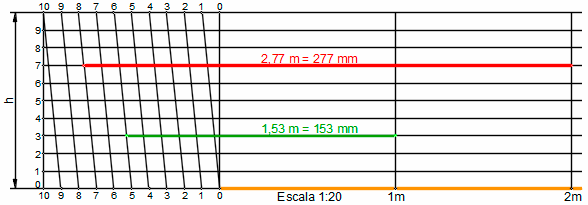

- Escala decimal de transversal
- Triángulo universal de escalas
- Se utiliza el escalimetro
- La escala es una relación constante entre el tamaño real del objeto y el dibujo que lo
representa.
- Acotaciones

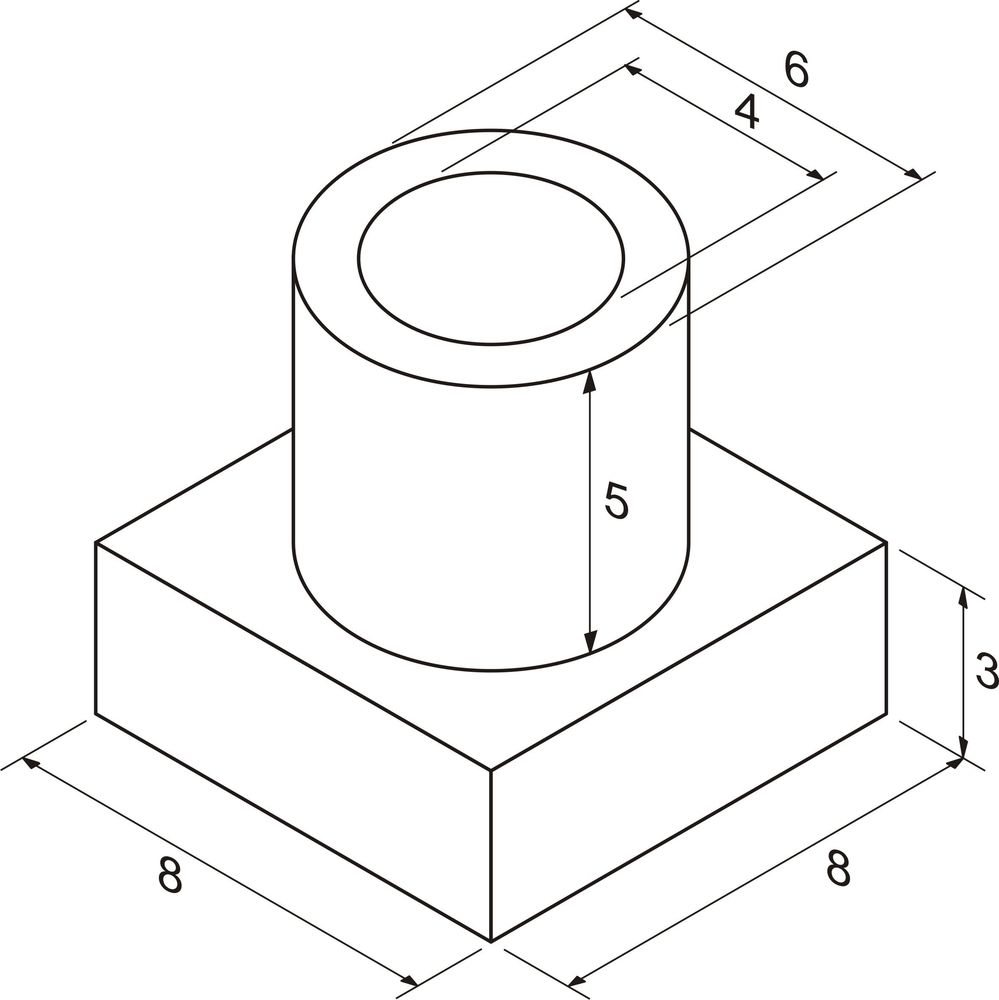

- La acotación es el proceso de anotar, mediante
líneas, cifras, signos y símbolos, las mediadas de
un objeto, sobre un dibujo previo del mismo,
siguiendo una serie de reglas y convencionalismos,
establecidos mediante normas.

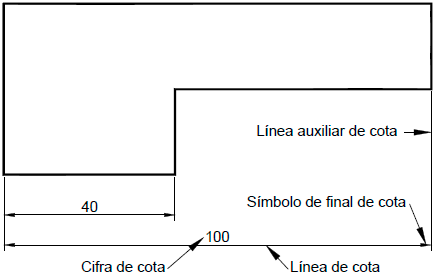

- Elementos de una acotacion
- Líneas de cota: Son
líneas paralelas a la
superficie de la pieza
objeto de medición
- Cifras de cota: Es un número que indica la
magnitud. Se sitúa centrada en la línea de
cota. Podrá situarse en medio de la línea
de cota, interrumpiendo esta, o sobre la
misma, pero en un mismo dibujo se
seguirá un solo criterio.
- Símbolo de final de cota: Las líneas de
cota serán terminadas en sus extremos
por un símbolo, que podrá ser una punta
de flecha, un pequeño trazo oblicuo a 45º
o un pequeño círculo
- Líneas auxiliares de cota: Son líneas que parten del dibujo de
forma perpendicular a la superficie a acotar, y limitan la longitud
de las líneas de cota. Deben sobresalir ligeramente de las líneas
de cota, aproximadamente en 2 mm. Excepcionalmente, como
veremos posteriormente, pueden dibujarse a 60º respecto a las
líneas de cota.
- Líneas de referencia de
cota: Sirven para indicar
un valor dimensional.
- Líneas de cota: Son
líneas paralelas a la
superficie de la pieza
objeto de medición
- Elementos de una acotacion
- La acotación es el proceso de anotar, mediante
líneas, cifras, signos y símbolos, las mediadas de
un objeto, sobre un dibujo previo del mismo,
siguiendo una serie de reglas y convencionalismos,
establecidos mediante normas.
