DIBUJO NORMALIZADO-ICONTEC
  1. DIBUJO NORMALIZADO
    1. MEDIOS Y FORMATOS PARA DIBUJO
      1. Material en el que se hace el dibujo original. Papel transparente, papel ordinario para fotocopiadora, con diferentes características, resistencia, facilidad para borrar y calidad
        1. Formatos para Dibujo, ssitema de división en zonas, marcas en la margen, margen para el título, lista material de objetos, tabla de modificaciones o de revisión, cuadros para un número auxiliar
          1. Formato: tamaño de un papel en orden a sus dimensiones de largo y ancho. Formatos regulares: tamaños de papel según las especificaciones de la NTC 1001
          2. Rotulado de Planos: En Pulgadas se basan en las dimensiones. Todo dibujo técnico o documento asociado debe tener un cuadro de títulos. El cuadro de títulos debe consistir en uno o más rectángulos adyacentes.
            1. ESCALAS
              1. Escala: La relación existente entre la dimensión lineal de un elemento de un objeto tal como se representa en el dibujo y la dimensión real del mismo elemento. Escala natural: escala con relación 1:1 Escala de ampliación: escala en la cual la relación es mayor que 1:1. Se representa por X:1 Escala de reducción: escala en la cual la relación es menor que 1:1. Se representa por 1:X
              2. BOSQUEJO
                1. Bosquejo: Forma más sencilla del dibujo, simplifica y explica ideas y conceptos, desarrolla sentido de la proporción y presición
                  1. Papel Bidimensional, oblicuo, en perspectiva, tridimensional, isometrico
                  2. CROQUIS TRAZADO A MANO LIBRE
                    1. Tipo de dibujo técnico realizado a mano alzada que requiere proporción, pero no precisión.
                      1. Ejecución: el Trazado, Dibujar líneas rectas, círculos y arcos y proporción.
                    2. ICONTEC
                      1. INSTITUTO COLOMBIANO DE NORMAS TÉCNICAS: Normaliza el conjunto de reglas y preceptos aplicables de diseño y fabricación de ciertos productos.
                        1. NTC
                          1. NORMA TÉCNICA COLOMBIANA
                            1. NTC 1594 Dibujo Técnico terminologia
                              1. Define términos nomenclatura y diferentes tipos de dibujos
                                1. Técnico, Lineal, Descriptivo, Perspectiva, Boceto, Esquema, Croquis, Tamaño Natural, Gráfica, Documentos de Redacción, Nomenclatura, Apuntes
                                2. NTC 1912 Documentación Técnica de producto
                                  1. Establece y define términos usados en documentos técnicos del producto relacionado con los dibujos técnicos
                                    1. Términos Generales: Diagrama, Vista Seccional, Detalle, Elevación, Elemento, Nomograma, Planta, Sección, Croquis, Dibujo Técnico, Vista
                                      1. Tipos de Dibujo: Construcción, Ensamble, Plano de Bosque, Componente, Intervalo, Detalle, Proyecto-Preliminar, Disposición General, Ensamble General, Instalación, Interface, Lista de Artículos, Disposición-Localización, Original, Expedición, Poste, Disposición-Parcial, Modelo Producción, Tabular, Plan de Situación, Subensamble
                                      2. NTC 1001 Papel Formatos
                                        1. Establece la designación y las dimensiones de los formatos finales de papeles impresos o no.
                                          1. Los formatos resultan de la división del formato inmediatamente superior por su lado más corto en dos partes iguales determinando relación 2:1

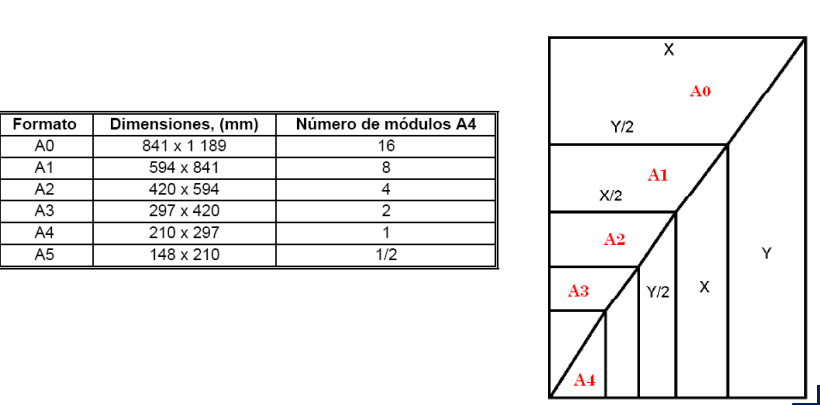

                                            1. PRINCIPAL: Serie A: El de mayor tamaño A0=1m2 SECUNDARIA: Serie B: Mitad del A0 ALARGADA: Dividiendo por su lado más corto un formato de serie A ó B en 3, 4 o 8 partes iguales AUXILIAR: Series Cy D
                                            2. NTC 1687 Dibujo Técnico Formato y Plegado
                                              1. Define los formatos y plegados para los dibujos técnicos obtenidos a escala por ampliación o reducción, establece condiciones y requisitos.

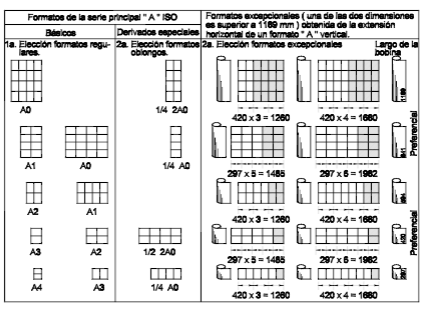

                                                1. Formato, Formatos Regulares, Plegado, Dimensiones, Oblongos o Excepcionales
                                                2. NTC 1914 Dibujo Técnico Rotulado de Planos
                                                  1. Guía a partir de reglas y recomendaciones adecuadas para la ejecución y uso práctico de cuadros de titulos relacionadoscon la identificación y comprensión de planos técnicos y documentos afines
                                                    1. Requisitos Generales, Presentación, Posición, Contenido, Zona de Identificación, Zonas de Información, Adicional, Dibujo de Múltiples Hojas
                                                    2. NTC 1580 Dibujo Técnico Escalas
                                                      1. Contiene definiciones, condiciones y requisitos de escalas par uso en dibujos técnicos
                                                        1. Escala Natural: 1:1 Esacala Ampliación: relación mayor que 1:1, son mayores a medida que la razón aumenta. Escala de Reducción: relación menor que 1:1 , son menores a medida que decrece. Designación: Natural: 1:1, Ampliación: x:1, Reducción: 1:x. Inscripción: designación de la escala usada en dibujo.
