UNIDAD 3
DIBUJO DE
CONJUNTO

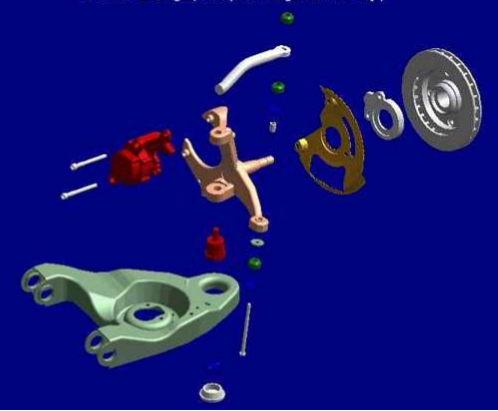

- DIBUJO DE CONJUNTO EN EXPLOSION
- El plano en perspectiva explosiva tiene como finalidad indicar en
forma ordenada y precisa la secuencia de ubicación de las
piezas que conforman un conjunto, permitiendo con ello a
cualquier operario realizar un desarme y posteriormente;
realizada la reparación, armar el conjunto siguiendo las
informaciones del plano.
- El plano en perspectiva explosiva tiene como finalidad indicar en
forma ordenada y precisa la secuencia de ubicación de las
piezas que conforman un conjunto, permitiendo con ello a
cualquier operario realizar un desarme y posteriormente;
realizada la reparación, armar el conjunto siguiendo las
informaciones del plano.
- DIBUJO DE DESPIECE DE UN OBJETO
- los despieces son dibujos que se emplean para facilitar la construcción y el montaje de un objeto. En
ellos se muestran las distintas partes o piezas del objeto y las posiciones de una con respecto a las
otras. En el dibujo de despiece cada pieza se dibujará con el mínimo número de vistas, cortes y
detalles necesarios para la perfecta definición de la pieza.
- los despieces son dibujos que se emplean para facilitar la construcción y el montaje de un objeto. En
ellos se muestran las distintas partes o piezas del objeto y las posiciones de una con respecto a las
otras. En el dibujo de despiece cada pieza se dibujará con el mínimo número de vistas, cortes y
detalles necesarios para la perfecta definición de la pieza.

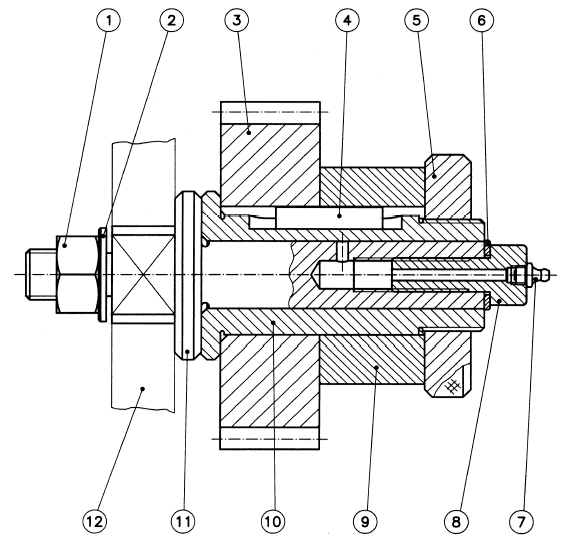

- DIBUJO DE CONJUNTO
- Los dibujos de conjunto representan una máquina
o un mecanismo en su totalidad. Dan una idea
general de la constitución del mecanismo y, por
consiguiente, de su funcionamiento y del servicio
o trabajo que realizan. Cuando su complejidad es
grande, se recurre a subdividir el total en varios
dibujos parciales, representativo, cada uno, de un
fragmento de la máquina dando lugar a lo que se
conoce como dibujo de subconjuntos.
- Los dibujos de conjunto representan una máquina
o un mecanismo en su totalidad. Dan una idea
general de la constitución del mecanismo y, por
consiguiente, de su funcionamiento y del servicio
o trabajo que realizan. Cuando su complejidad es
grande, se recurre a subdividir el total en varios
dibujos parciales, representativo, cada uno, de un
fragmento de la máquina dando lugar a lo que se
conoce como dibujo de subconjuntos.
