ROSCADO
- Un roscado o rosca es una superficie cuyo eje está contenido en el plano y en torno a él describe una trayectoria helicoidal cilíndrica. El roscado puede ser realizado con
herramientas manuales o máquinas herramientas como taladradora, fresadoras y tornos. Para el roscado manual se utilizan machos y terrajas, que son herramientas de corte
usadas para crear las roscas de tornillos y tuercas en metales, madera y plástico. El macho se utiliza para roscar la parte hembra mientras que la terraja se utiliza para
roscar la porción macho del par de acoplamiento. El macho también puede utilizarse para roscado a máquina.
- Roscado manual
- El roscado manual se utiliza en mantenimiento industrial y mecánico para repasado de roscas, en
instalaciones y montajes eléctricos, etc. El roscado industrial o en serie se realiza en cambio con machos de
roscar a máquina. Hay cuatro tipos principales: macho con canal recto, macho con canal helicoidal a
derechas y macho con canal helicoidal a izquierdas y corte a derechas. Este último se utiliza para roscar
agujeros con un corte interrumpido (por ejemplo: chaveteros longitudinales, agujeros transversales). La
viruta va en dirección del avance del macho evitando quedarse atrapada entre las paredes del orificio y los
dientes del macho. Finalmente, el macho recto con entrada corregida se utiliza en agujeros pasantes. La
viruta es impulsada hacia adelante. Por su parte, la terraja de roscar es una herramienta manual de corte
que se utiliza para el roscado manual de pernos y tornillos. Existe una terraja para cada tipo de tornillo
normalizado de acuerdo a los sistemas de roscas vigentes.
- HERRAMIENTAS
- MACHO
- El macho de roscar es una herramienta
manual cuyo eje está contenido en el
plano y en torno a él se dibuja una
trayectoria helicoidal. Este elemento se
utiliza para roscar la parte hembra.
También puede utilizarse para el roscado
a máquina. El macho es una herramienta
de corte con la que se hacen roscas en la
parte interna de agujeros en una pieza,
que pueden ser de metal o de plástico.
- El macho de roscar es una herramienta
manual cuyo eje está contenido en el
plano y en torno a él se dibuja una
trayectoria helicoidal. Este elemento se
utiliza para roscar la parte hembra.
También puede utilizarse para el roscado
a máquina. El macho es una herramienta
de corte con la que se hacen roscas en la
parte interna de agujeros en una pieza,
que pueden ser de metal o de plástico.

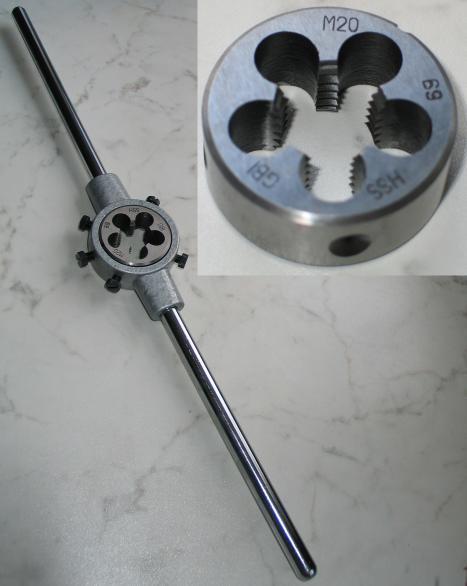

- TERRAJA
- es una herramienta manual de corte que se
utiliza para el roscado manual de pernos y
tornillos, que deben estar calibrados de
acuerdo con la característica de la rosca que se
trate. El material de las terrajas es de acero
rápido (HSS). Las características principales de
un tornillo que se vaya a roscar son el
diámetro exterior o nominal del mismo y el
paso que tiene la rosca. También se le emplea
para realizar las roscas de los caños o tubos
para construir conductos, por ejemplo para
agua. Estos caños pueden ser de diversos
materiales como hierro, bronce, cobre, pvc
(cloruro de polivinilo), etcétera. De acuerdo a la
consistencia del elemento a roscar, deberá ser
la dureza del material con que está
confeccionada la terraja.
- es una herramienta manual de corte que se
utiliza para el roscado manual de pernos y
tornillos, que deben estar calibrados de
acuerdo con la característica de la rosca que se
trate. El material de las terrajas es de acero
rápido (HSS). Las características principales de
un tornillo que se vaya a roscar son el
diámetro exterior o nominal del mismo y el
paso que tiene la rosca. También se le emplea
para realizar las roscas de los caños o tubos
para construir conductos, por ejemplo para
agua. Estos caños pueden ser de diversos
materiales como hierro, bronce, cobre, pvc
(cloruro de polivinilo), etcétera. De acuerdo a la
consistencia del elemento a roscar, deberá ser
la dureza del material con que está
confeccionada la terraja.
- MACHO
- HERRAMIENTAS
- El roscado manual se utiliza en mantenimiento industrial y mecánico para repasado de roscas, en
instalaciones y montajes eléctricos, etc. El roscado industrial o en serie se realiza en cambio con machos de
roscar a máquina. Hay cuatro tipos principales: macho con canal recto, macho con canal helicoidal a
derechas y macho con canal helicoidal a izquierdas y corte a derechas. Este último se utiliza para roscar
agujeros con un corte interrumpido (por ejemplo: chaveteros longitudinales, agujeros transversales). La
viruta va en dirección del avance del macho evitando quedarse atrapada entre las paredes del orificio y los
dientes del macho. Finalmente, el macho recto con entrada corregida se utiliza en agujeros pasantes. La
viruta es impulsada hacia adelante. Por su parte, la terraja de roscar es una herramienta manual de corte
que se utiliza para el roscado manual de pernos y tornillos. Existe una terraja para cada tipo de tornillo
normalizado de acuerdo a los sistemas de roscas vigentes.
- Roscado en maquina

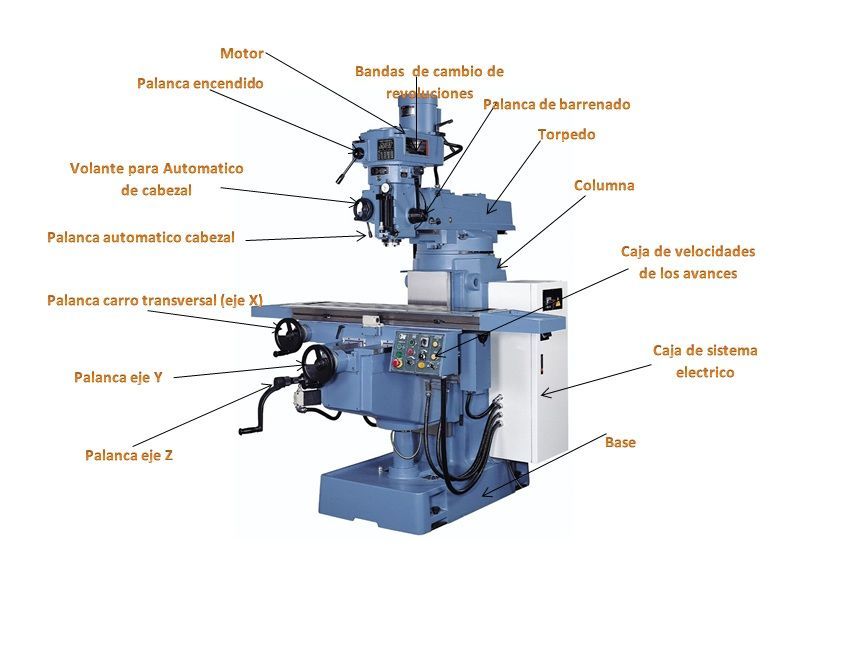

- FRESADORA
- Cuando se requiere que alguna rosca sea muy precisa
se rectifica con rectificadoras en centros de mecanizado
(CNC), que permiten realizar perfiles de todos los
sistemas de roscado y además tienen una gran
precisión pues son máquinas dirigidas por un software
al que un operador le añade parámetros, disminuyendo
costos y simplificando la labor. El fresado de roscas
permiten roscar materiales de mayor dureza y
desarrollar velocidades de corte y avance muy
superiores al roscado con macho. También puede
realizar varias operaciones en los orificios, como
taladrar un orificio, hacerle un chaflán, mecanizar la
rosca y ranurar el final de la misma. Puede hacer que la
rosca llegue más cerca del fondo de un orificio ciego, e
incluso roscar agujeros de diferentes dimensiones en la
misma pieza. Un macho solo puede producir "el
sentido" de la rosca —derecho o izquierdo— que ha
sido tallado en la herramienta. Pero la fresadora puede
producir roscas en ambos sentidos cambiando la
programación CNC.
- Cuando se requiere que alguna rosca sea muy precisa
se rectifica con rectificadoras en centros de mecanizado
(CNC), que permiten realizar perfiles de todos los
sistemas de roscado y además tienen una gran
precisión pues son máquinas dirigidas por un software
al que un operador le añade parámetros, disminuyendo
costos y simplificando la labor. El fresado de roscas
permiten roscar materiales de mayor dureza y
desarrollar velocidades de corte y avance muy
superiores al roscado con macho. También puede
realizar varias operaciones en los orificios, como
taladrar un orificio, hacerle un chaflán, mecanizar la
rosca y ranurar el final de la misma. Puede hacer que la
rosca llegue más cerca del fondo de un orificio ciego, e
incluso roscar agujeros de diferentes dimensiones en la
misma pieza. Un macho solo puede producir "el
sentido" de la rosca —derecho o izquierdo— que ha
sido tallado en la herramienta. Pero la fresadora puede
producir roscas en ambos sentidos cambiando la
programación CNC.

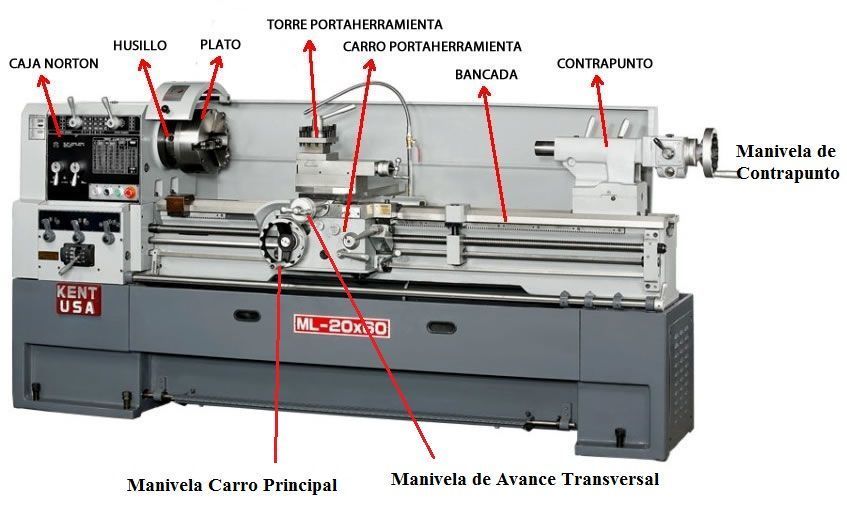

- TORNO
- El torneado de roscas se realiza frecuentemente en
tornos CNC, con herramientas de metal duro con
plaquita intercambiable que ya tienen adaptado el
perfil de la rosca que se trate de mecanizar.2 Los
intervalos de avance de la máquina deben coincidir
con el paso de las mismas, lo que se logra con la
programación de los tornos CNC. El torneado con
plaquitas intercambiables se realiza haciendo varias
pasadas de corte a lo largo de toda la longitud de la
rosca, dividiendo la profundidad total de la rosca en
pequeñas pasadas.
- El torneado de roscas se realiza frecuentemente en
tornos CNC, con herramientas de metal duro con
plaquita intercambiable que ya tienen adaptado el
perfil de la rosca que se trate de mecanizar.2 Los
intervalos de avance de la máquina deben coincidir
con el paso de las mismas, lo que se logra con la
programación de los tornos CNC. El torneado con
plaquitas intercambiables se realiza haciendo varias
pasadas de corte a lo largo de toda la longitud de la
rosca, dividiendo la profundidad total de la rosca en
pequeñas pasadas.
- ROSCADO POR LAMINACION
- Cuando se requieren producir grandes cantidades de
piezas roscadas se recurre a la laminación en lugar del
arranque de viruta. En este método las fibras del material
no son cortadas sino desplazadas. Esto reduce el tiempo
de fabricación, extendiendo la durabilidad de las
herramientas, además de reducir los sobrantes de
material. El roscado por laminación se puede realizar en
varios tipos de tornos, centros de mecanizado y tornos
CNC. Aquí se toma en cuenta el diámetro de los flancos de
la rosca. Las características mecánicas y funcionales de
los tornillos con rosca métrica, cementados y revenidos se
encuentra en la norma UNE-EN ISO 7085:2000.
- Cuando se requieren producir grandes cantidades de
piezas roscadas se recurre a la laminación en lugar del
arranque de viruta. En este método las fibras del material
no son cortadas sino desplazadas. Esto reduce el tiempo
de fabricación, extendiendo la durabilidad de las
herramientas, además de reducir los sobrantes de
material. El roscado por laminación se puede realizar en
varios tipos de tornos, centros de mecanizado y tornos
CNC. Aquí se toma en cuenta el diámetro de los flancos de
la rosca. Las características mecánicas y funcionales de
los tornillos con rosca métrica, cementados y revenidos se
encuentra en la norma UNE-EN ISO 7085:2000.
- FRESADORA
- Roscado manual
