DIBUJO
TECNICO
NORMALIZADO
- SISTEMAS DE REPRESENTACION GRAFICA ENTRE DIVERSOS TIPOS DE OBJETOS CON EL PROPOSITO DE
PROPORCIONAR INFORMACION SUFICIENTE CON EL FIN DE FACILITAR SUS ANALISIS CON EL FIN DE
POSIBLILITAR SU DISEÑO, MANTENIMIENTO O CONSTRUCCION
- FORMATOS NORMALIZADOS :Se
llama formato a la hoja de papel en
que se realiza un dibujo, cuya forma
y dimensiones en mm. están
normalizados. En la norma UNE
1026-2 83 Parte 2, equivalente a la
ISO 5457, se especifican las
características de los formatos.

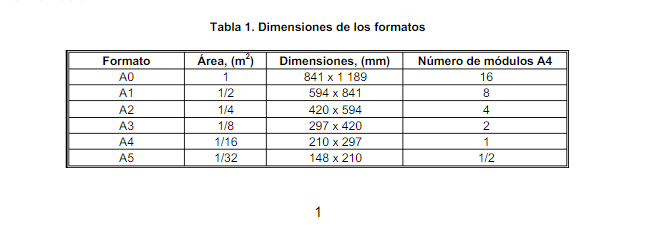

- DIMENSIONES

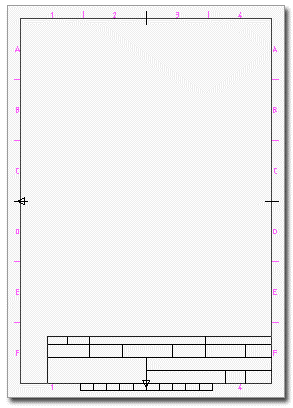

- MARGENES: En los formatos se debe dibujar un recuadro interior, que delimite la zona útil de dibujo.
Este recuadro deja unos márgenes en el formato, que la norma establece que no sea inferior a 20
mm. para los formatos A0 y A1, y no inferior a 10 mm. para los formatos A2, A3 y A4. Si se prevé un
plegado para archivado con perforaciones en el papel, se debe definir un margen de archivado de
una anchura mínima de 20 mm., en el lado opuesto al cuadro de rotulación.
- Señales de centrado: Son unos
trazos colocados en los extremos de los ejes de
simetría del formato, en los dos sentidos. De un
grosor mínimo de 0,5 mm. y sobrepasando el
recuadro en 5 mm. Debe observarse una tolerancia
en la posición de 0,5 mm. Estas marcas sirven para
facilitar la reproducción y microfilmado.
- Cuadro de rotulación Conocido también como cajetín,
se debe colocar dentro de la zona de dibujo, y en la
parte inferior derecha, siendo su dirección de lectura,
las misma que el dibujo. En UNE – 1035 – 95, se
establece la disposición que puede adoptar el cuadro
con su dos zonas: la de identificación, de anchura
máxima 170 mm. y la de información suplementaria,
que se debe colocar encima o a la izquierda de
aquella.
- Señales de orientación Señales
de orientación. Son dos flechas
o triángulos equiláteros
dibujados sobre las señales de
centrado, para indicar la
posición de la hoja sobre el
tablero.
- Graduación métrica de referencia
Graduación métrica de referencia. Es una
reglilla de 100 mm de longitud, dividida en
centímetros, que permitirá comprobar la
reducción del origina en casos de
reproducción.
- Señales de centrado: Son unos
trazos colocados en los extremos de los ejes de
simetría del formato, en los dos sentidos. De un
grosor mínimo de 0,5 mm. y sobrepasando el
recuadro en 5 mm. Debe observarse una tolerancia
en la posición de 0,5 mm. Estas marcas sirven para
facilitar la reproducción y microfilmado.
- DIMENSIONES
- LINEAS NORMALIZADAS:En los
dibujos técnicos se utilizan
diferentes tipos de líneas, sus tipos
y espesores, han sido normalizados
en las diferentes normas.
- Anchuras de las líneas Además de por su trazado, las líneas se diferencian por su
anchura o grosor. En los trazados a lápiz, esta diferenciación se hace variando la
presión del lápiz, o mediante la utilización de lápices de diferentes durezas. En los
trazados a tinta, la anchura de la línea deberá elegirse, en función de las
dimensiones o del tipo de dibujo, entre la gama siguiente: 0,18 – 0,25 – 0,35 – 0,5 –
0,7 – 1 – 1,4 y 2 mm.

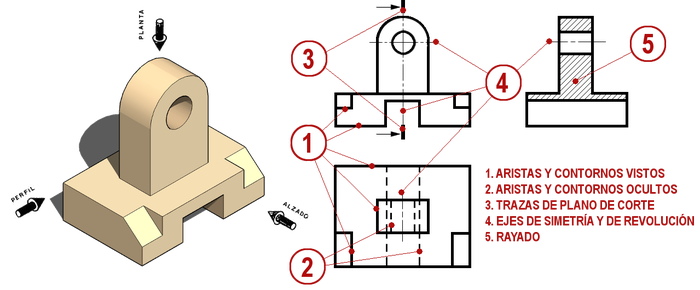

- Clases de líneas normalizadas Los tipos de líneas más comunes que nos podemos encontrar en la mayoría de los
dibujos técnicos son: 1. Aristas y contornos vistos: Se trata de un línea gruesa, la más gruesa de la serie, que se
utiliza para marcar los contornos vistos y las aristas vistas. 2. Aristas y contornos ocultos. Se trata de líneas de trazos
de grosor medio que se utilizan en contornos ocultos y aristas ocultas. 3. Trazas de plano de corte. Son líneas finas
de trazos y punto, con trazos gruesos en los extremos. Dependiendo del tipo de corte, pueden marcar cambios de
dirección con trazo grueso.

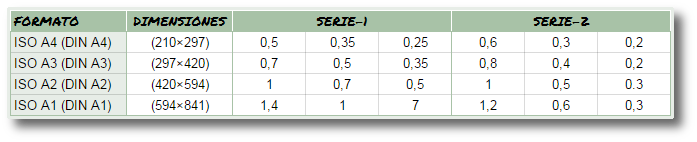

- Grosores según formatos Las líneas están
normalizadas en dos series de líneas llamadas Serie
1 y Serie 2, cada una de las cuales está formada por
tres tipos grosores de líneas. Los grosores de las
líneas en función de los formatos son (medidas en
mm.):
- Grosores según formatos Las líneas están
normalizadas en dos series de líneas llamadas Serie
1 y Serie 2, cada una de las cuales está formada por
tres tipos grosores de líneas. Los grosores de las
líneas en función de los formatos son (medidas en
mm.):
- Clases de líneas normalizadas Los tipos de líneas más comunes que nos podemos encontrar en la mayoría de los
dibujos técnicos son: 1. Aristas y contornos vistos: Se trata de un línea gruesa, la más gruesa de la serie, que se
utiliza para marcar los contornos vistos y las aristas vistas. 2. Aristas y contornos ocultos. Se trata de líneas de trazos
de grosor medio que se utilizan en contornos ocultos y aristas ocultas. 3. Trazas de plano de corte. Son líneas finas
de trazos y punto, con trazos gruesos en los extremos. Dependiendo del tipo de corte, pueden marcar cambios de
dirección con trazo grueso.
- Anchuras de las líneas Además de por su trazado, las líneas se diferencian por su
anchura o grosor. En los trazados a lápiz, esta diferenciación se hace variando la
presión del lápiz, o mediante la utilización de lápices de diferentes durezas. En los
trazados a tinta, la anchura de la línea deberá elegirse, en función de las
dimensiones o del tipo de dibujo, entre la gama siguiente: 0,18 – 0,25 – 0,35 – 0,5 –
0,7 – 1 – 1,4 y 2 mm.

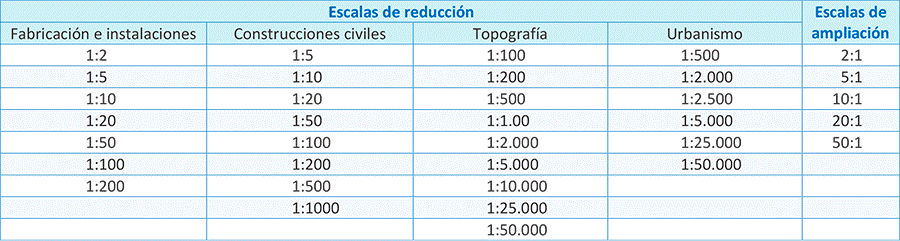

- ESCALA NORMALIZADAS: La
representación de objetos a su
tamaño natural no es posible
cuando éstos son muy grandes o
cuando son muy pequeños. En el
primer caso, porque requerirían
formatos de dimensiones poco
manejables y en el segundo, porque
faltaría claridad en la definición de
los mismos.

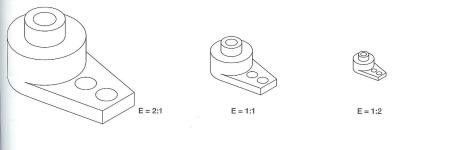

- Las ESCALAS, cuando dibujamos objetos en papel en ocasiones es necesario
ajustar su tamaño al tamaño del papel, bien porque son demasiado grandes y no
cabrían en la hoja o bien porque son demasiado pequeños y apenas si se verían
en la misma. Es por eso que se dice que hay tres tipos de escalas: • ESCALA
NATURAL E 1:1, el primer número corresponde a la proporción aplicada al dibujo
y el segundo a la proporción aplicada a la realidad. Por eso en la escala natural el
dibujo se encuentra tal cual lo vemos en la realidad. • ESCALA DE AMPLIACIÓN
(Por ej.- E 2:1 es decir el dibujo es dos veces más grande que la realidad)
• ESCALA DE REDUCCIÓN (Por ej.- E 1:2 es la realidad es dos veces más grande que
el dibujo)
- Las ESCALAS, cuando dibujamos objetos en papel en ocasiones es necesario
ajustar su tamaño al tamaño del papel, bien porque son demasiado grandes y no
cabrían en la hoja o bien porque son demasiado pequeños y apenas si se verían
en la misma. Es por eso que se dice que hay tres tipos de escalas: • ESCALA
NATURAL E 1:1, el primer número corresponde a la proporción aplicada al dibujo
y el segundo a la proporción aplicada a la realidad. Por eso en la escala natural el
dibujo se encuentra tal cual lo vemos en la realidad. • ESCALA DE AMPLIACIÓN
(Por ej.- E 2:1 es decir el dibujo es dos veces más grande que la realidad)
• ESCALA DE REDUCCIÓN (Por ej.- E 1:2 es la realidad es dos veces más grande que
el dibujo)

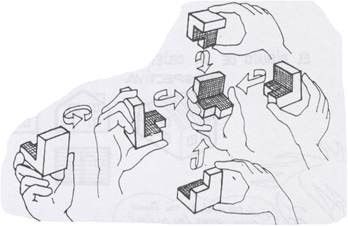

- VISTAS: se podría definir las vistas
como, las proyecciones
ortogonales de un objeto, según
las distintas direcciones desde
donde se mire. Las reglas a seguir
para la representación de las
vistas de un objeto

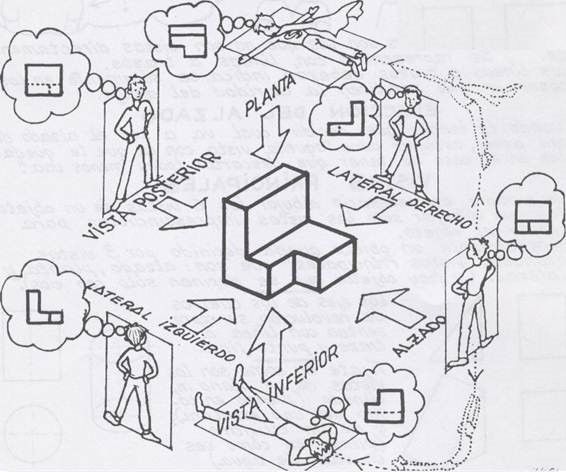

- Denominación de las vistas Si situamos un observador
según las seis direcciones indicadas por las flechas,
obtendríamos las seis vistas posibles de un objeto. Estas
vistas reciben las siguientes denominaciones: Vista A:
Vista de frente o alzado Vista B: Vista superior o planta
Vista C: Vista derecha o lateral derecha Vista D: Vista
izquierda o lateral izquierda Vista E: Vista inferior Vista F:
Vista posterior
- “El alzado es la vista de un
objeto que más información
nos da sobre el mismo”
- vista lateral derecha es lo que se
ve del objeto, mirando desde la
derecha del alzado
- vista lateral izquierda es lo que se ve
del objeto mirando desde la izquierda
del alzado,
- la la planta es lo que se ve del objeto mirando desde
arriba del alzado, la vista inferior es lo que se ve del
objeto mirando desde abajo del alzado
- vista posterior es lo que se ve del
objeto mirando desde la parte opuesta
al alzado.
- “El alzado es la vista de un
objeto que más información
nos da sobre el mismo”
- Denominación de las vistas Si situamos un observador
según las seis direcciones indicadas por las flechas,
obtendríamos las seis vistas posibles de un objeto. Estas
vistas reciben las siguientes denominaciones: Vista A:
Vista de frente o alzado Vista B: Vista superior o planta
Vista C: Vista derecha o lateral derecha Vista D: Vista
izquierda o lateral izquierda Vista E: Vista inferior Vista F:
Vista posterior
- FORMATOS NORMALIZADOS :Se
llama formato a la hoja de papel en
que se realiza un dibujo, cuya forma
y dimensiones en mm. están
normalizados. En la norma UNE
1026-2 83 Parte 2, equivalente a la
ISO 5457, se especifican las
características de los formatos.
- EMILSE MARTINEZ CHAVEZ
PERIODO 17/02
