FLIP-FLOP
- DEFINICION
- Se denominan circuitos lógicos
secuenciales, también conocidos
como multibivradores capaces de
permanecer en uno de dos
estados posibles durante un
tiempo indefinido en ausencia
de perturbaciones.
- Se denominan circuitos lógicos
secuenciales, también conocidos
como multibivradores capaces de
permanecer en uno de dos
estados posibles durante un
tiempo indefinido en ausencia
de perturbaciones.
- CARACTERISTICAS
- Los Flip-Flops son los dispositivos con
memoria mas comúnmente utilizados.
Sus características principales son:
Asumen solamente uno de dos
posibles estados de salida.
- Los Flip-Flops son los dispositivos con
memoria mas comúnmente utilizados.
Sus características principales son:
Asumen solamente uno de dos
posibles estados de salida.
- TIPOS
- Flip Flop-S R
- El más simple latch lógico es el SR, donde R y S
permanecen en estado 'reset' y 'set'.El
funcionamiento del latch es el siguiente: • La
entrada R activa (1) realiza un RESET del latch (pone
la salida a 0). • La entrada S activa (1) realiza un SET
del latch (pone la salida a 1 ). • Si las entradas están
desactivadas (R=0 y S=0) la salida del latch no
cambia • Si se activan las dos entradas (R=1 y S=1) el
circuito no funciona correctamente
- El más simple latch lógico es el SR, donde R y S
permanecen en estado 'reset' y 'set'.El
funcionamiento del latch es el siguiente: • La
entrada R activa (1) realiza un RESET del latch (pone
la salida a 0). • La entrada S activa (1) realiza un SET
del latch (pone la salida a 1 ). • Si las entradas están
desactivadas (R=0 y S=0) la salida del latch no
cambia • Si se activan las dos entradas (R=1 y S=1) el
circuito no funciona correctamente

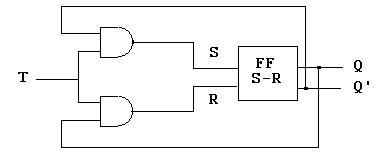

- Flip Flop tipo T
- Solo posee una entrada además de la del reloj. Se le
denomina “trigger o toggle, disparador o alternancia".
La función de este dispositivo consiste en cambiar
(alternar) su estado con cada transición en sentido
negativo de su señal de entrada de exitación. Si hay un
0 en la entrada T, cuando se aplica el pulso de reloj la
salida mantiene el valor del estado presente. Si hay un
1 se complementa
- Solo posee una entrada además de la del reloj. Se le
denomina “trigger o toggle, disparador o alternancia".
La función de este dispositivo consiste en cambiar
(alternar) su estado con cada transición en sentido
negativo de su señal de entrada de exitación. Si hay un
0 en la entrada T, cuando se aplica el pulso de reloj la
salida mantiene el valor del estado presente. Si hay un
1 se complementa
- Flip Flop-J K
- La operación de un FF tipo J K es muy similar a la de un FF
S-R. La entrada J es la equivalente a la entrada S de un
flip-flop R-S y la entrada K, al equivalente a la entrada R.
La única diferencia es que no tiene un estado invalido.
Para la condición J=K=1 el FF complementa el estado
presente. La tabla característica de la tabla 7 resume el
comportamiento del FF tipo J K disparado por flanco
positivo.
- La operación de un FF tipo J K es muy similar a la de un FF
S-R. La entrada J es la equivalente a la entrada S de un
flip-flop R-S y la entrada K, al equivalente a la entrada R.
La única diferencia es que no tiene un estado invalido.
Para la condición J=K=1 el FF complementa el estado
presente. La tabla característica de la tabla 7 resume el
comportamiento del FF tipo J K disparado por flanco
positivo.

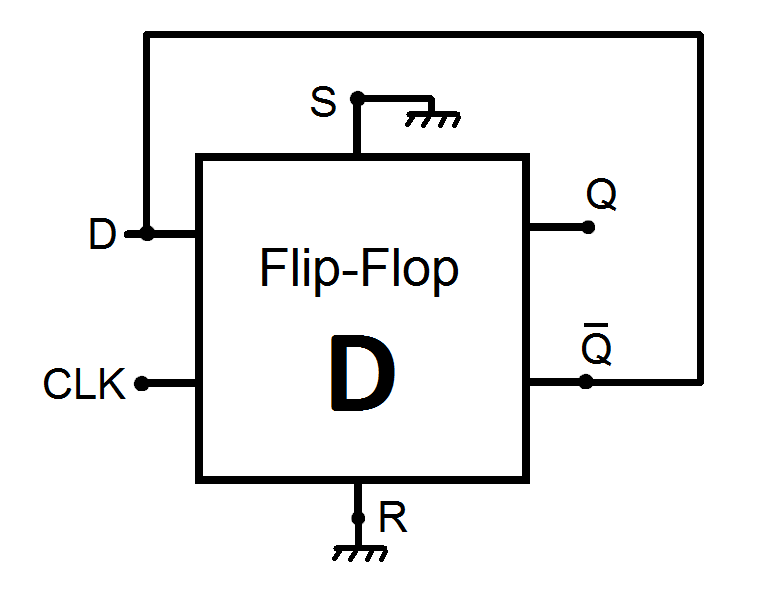

- Flip Flop-D
- Existe otro tipo de latch con entrada de habilitación
que se denomina latch D. Se diferencia del latch S-R en
que sólo tiene una entrada (D), además de la de
habilitación (E). Cuando la habilitación (E) está activa
la salida Q toma el valor de la entrada D, y cuando está
desactiva, la salida permanece en su estado anterior.
- Existe otro tipo de latch con entrada de habilitación
que se denomina latch D. Se diferencia del latch S-R en
que sólo tiene una entrada (D), además de la de
habilitación (E). Cuando la habilitación (E) está activa
la salida Q toma el valor de la entrada D, y cuando está
desactiva, la salida permanece en su estado anterior.
- Flip Flop-S R
