Grips-comandos en AutoCad
1 Sirven para la edicion de objetos de manera mas rapida, Por tanto de permiten ganar mayor tiempo en tus diseños y finalizarlos en corto tiempo. Autocad nos ofrece una variedad de formas distintas de edición de objetos, diferentes métodos y combinaciones de comandos para lograr obtener el mismo resultado.
2 Mediantes ellos Podemos usar los 5 comando basico de la cinta de opciones. Tales como: Estirar, Mover, Escalar, Rotar, Espejar o simetria.
2.1 De hecho si tú quieres estirar, mover, rotar, escalar o espejar objetos, esto lo puedes conseguir usando los grips de selección + enter, sin tener que invocar ningún otro comando desde íconos, menú o teclado, y sin usar el “_osnap”. siendo esto muchas veces más dinámico y directo, ya que estos cinco comandos son el 70% de los comandos que aplicamos generalmente a un plano o dibujo y se pueden realizar desde los grips de selección.
2.1.1 Para ser más específico, mirar este ejemplo: 1- Selecciona el o los objetos que deseas modificar.
2.1.2 2- Haz clic en el grip que iras a usar como punto de base, o sea por ejemplo desde que punto vas a mover, escalar, etc… esos objetos. Ya puedes usar el comando estirar (_Stretch).

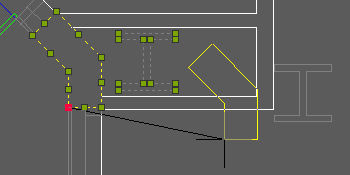

2.1.3 3- A medida que presionas “enter” o la “barra espaciadora”, iras alternando entre estirar, mover, rotar, escalar o espejar, en se orden. Si sigues presionando enter vuelves a comenzar la vuelta con “estirar”. En la imagen se visualiza el comando “mover”.
3 Además, estos comandos desde los grips tienen otras opciones adicionales que van cambiando según el comando activo. Tanto estas otras opciones como también el comando activo, iran apareciendo en la “línea de comandos” (command line) dependiendo del comando que iras eligiendo con “enter”, una vez que ya te hayas posicionado en un grip. Dependiendo del comando activo, aparecerán algunas de estas opciones: Punto base (Base point): Con esta opción puedes cambiar el punto base de edición de los objetos seleccionados (disponible en los cinco comandos). Copia (Copy): Crea una copia a medida que aplicas un comando (disponible en los cinco comandos). Referencia (Reference): Permite usar una referencia para aplicar el comando. Es decir que puedes aplicar el comando con referencia a un ángulo, una línea, un valor de referencia, etc… (disponible para rotar, escalar y espejar). Deshacer y Salir (Undo y Exit): Volver atrás o salir del comando (disponible en los cinco comandos).
