MODELADO DE DATOS
- ¿QUÉ ES EL MODELO DE DATOS ENTIDAD - RELACIÓN?
- Es un modelo de datos conceptual muy usado.
- Pertenece al dominio de la modelación de base de datos del nivel más alto.
- Provee una representación gráfica del sistema.
- Soporta la percepción de los datos que tienen los usuarios.
- Es un modelo de datos conceptual muy usado.
- DEFINICIÓN DE ENTIDAD, ATRIBUTOS Y RELACIÓN.
- La entidad es la representación que se hace de un concepto o de un objeto del mundo real en la base
misma. Toda entidad debe ser descrita en la estructura de la base de datos
- Un atributo es una especificación que define una propiedad de un objeto, elemento o archivo.
También puede referirse o establecer el valor específico para una instancia determinada.
- La relación es una asociación entre tablas que se crean utilizando sentencias de unión para recuperar datos.
- La entidad es la representación que se hace de un concepto o de un objeto del mundo real en la base
misma. Toda entidad debe ser descrita en la estructura de la base de datos
- LA DIFERENCIA ENTRE CLAVE PRIMARIA Y CLAVE FORÁNEA
- La clave primaria puede existir sin una clave foránea, mientras que la foránea depende directamente de la existencia de una clave primaria.
- La clave primaria identifica exclusivamente los valores de una fila de una tabla, mientras que los valores de la clave foránea depende directamente de los datos de la clave primaria.
- La clave primaria puede existir sin una clave foránea, mientras que la foránea depende directamente de la existencia de una clave primaria.
- DIFERENCIAS ENTRE ENTIDADES FUERTES Y ENTIDADES DÉBILES.
- La entidad fuerte es independiente, la entidad débil depende de otra entidad para poder existir.
- La entidad débil no puede existir sin participar en la relación, no puede ser identificada únivocamente por sus atributos en cambio la entidad fuerte, si puede.
- La entidad fuerte es independiente, la entidad débil depende de otra entidad para poder existir.

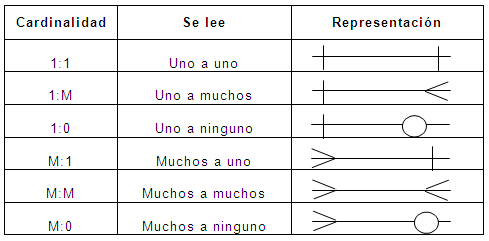

- ¿QUÉ ES LA CORRESPONDENCIA DE CARDINALIDADES?
- Permiten identificar un conjunto de atributos que resulta suficiente para distinguir las entidades
entre sí.
- indica el número de entidades con las que puede estar relacionada una entidad dada.
- Permiten identificar un conjunto de atributos que resulta suficiente para distinguir las entidades
entre sí.
- COMPONENTES PRINCIPALES DE LOS DIAGRAMAS ENTIDAD - RELACIÓN
- Entidad. entidad fuerte se representa por un rectángulo, mientras que la representación de un tipo
de entidad débil es un doble rectángulo
- Relación. Se representa a través de un rombo
- Atributos. Se representan con un ovalo
- Entidad. entidad fuerte se representa por un rectángulo, mientras que la representación de un tipo
de entidad débil es un doble rectángulo
