Dibujo Normalizado...

clasificación de las dimensiones...
1. linea guia
2. dimensión funcional
  1. las medidas deben llevar la misma unidad
  2. es esencial para la pieza
3. linea de proyeccion
4. linea de terminación
5. dimensión auxiliar
  1. es necesaria para definir el componente, debe darse clara y mostrarse sobre el dibujo asociado
  2. se da solo para los propositos de información
6. indicación de origen y su terminación
7. linea de dimensión
fundamentos CAD (Computer Aided Design
1. se puede operar a través de una interfaz gráfica
  1. es un programa parametrico
  2. cada elemento del dibujo es tratado como un "objeto" que no es definido únicamente por sus coordenadas especiales si no por sus parámetros sean gráficos o especiales
2. base de datos de entidades geometricas
  1. usa procedimientos analíticos para definir sus limites o acciones
  2. asocia a cada entidad con una serie de propiedades como color, capa, estilo de linea, etc
3. escalas normalizadas
  1. Siempre que se dibuja una imagen, se representa un objeto, no siempre es adecuado para el formato de papel seleccionado, por lo que es necesario escalar la obra.
4. dimensionamiento
5. permite diseñar en dos o tres dimensiones mediante geometría alámbrica
6. edición del dibujo
7. superficies solidas para obtener un modelo numérico de un objeto o conjunto

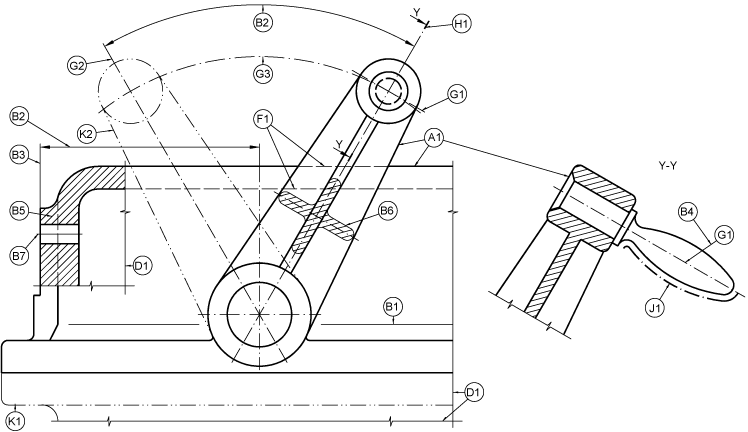

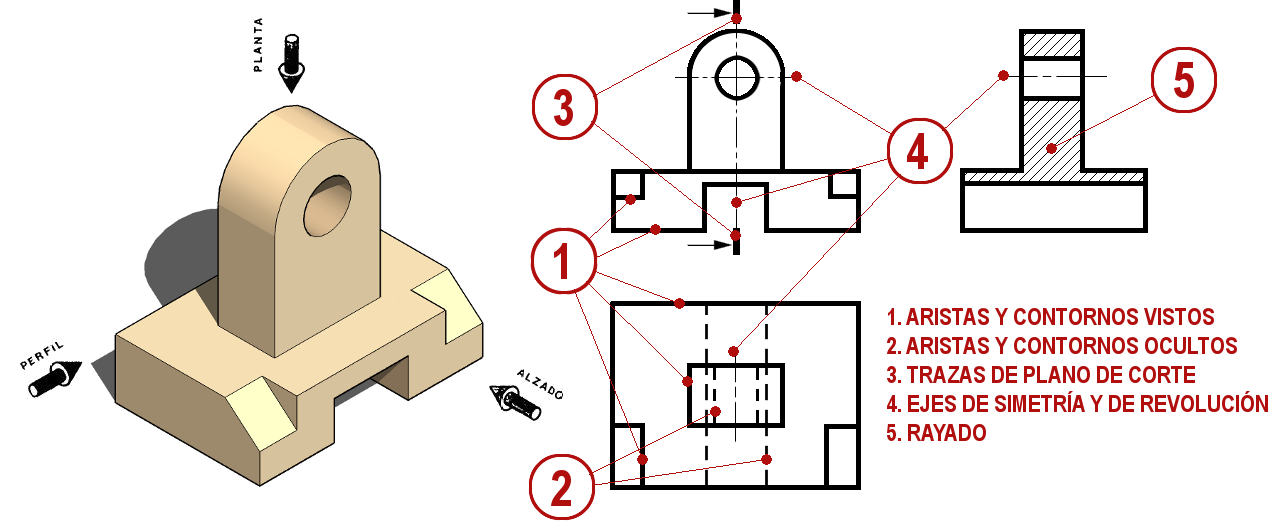

lineas formalizzadas
1. En los dibujos técnicos se utilizan diferentes tipos de líneas. Su tipo y grosor están estandarizados en diferentes normas. La distancia mínima entre líneas paralelas no debe ser inferior al doble del ancho de la línea más gruesa. Se recomienda que esta distancia nunca sea inferior a 0,7 mm.
El dibujo se define como un conjunto de condiciones o reglas que regulan todos los elementos involucrados en una representación gráfica.
formatos normalizados
1. El formato normalizado se denomina tamaño, posición y tamaño asignado al papel, que se convierte en una hoja de trabajo (conformado y plegado).

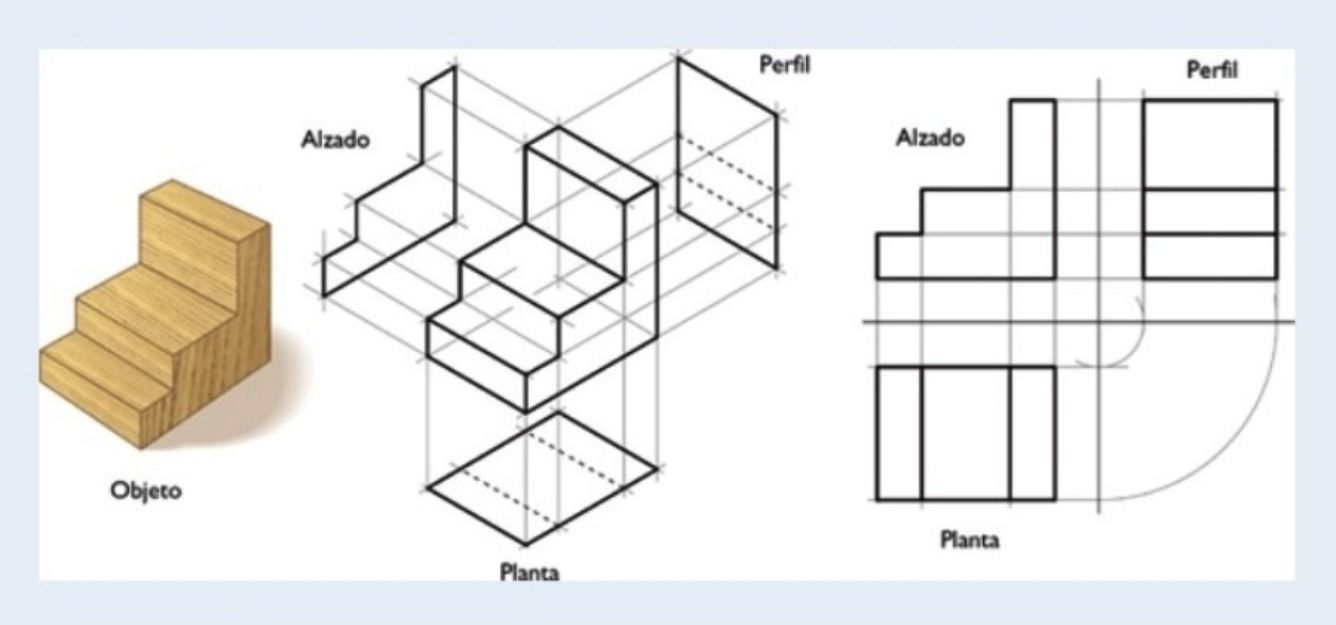

vistas especiales
1. Para lograr una representación más clara y simplificada al tiempo que se ahorra tiempo de ejecución, se pueden realizar una serie de representaciones especiales a la vista del objeto

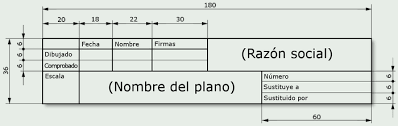

rotulado de planos
1. implica el dibujo en recuadro
2. la conformación de sectores para la ubicación de una “carátula”
3. Las dimensiones deben ajustarse estrictamente

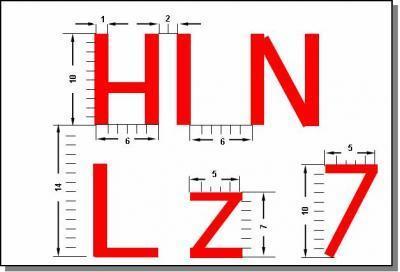

4. el arte de dibujar letras y números sobre una estandarización
5. la conformación de áreas libres útiles para referencias
